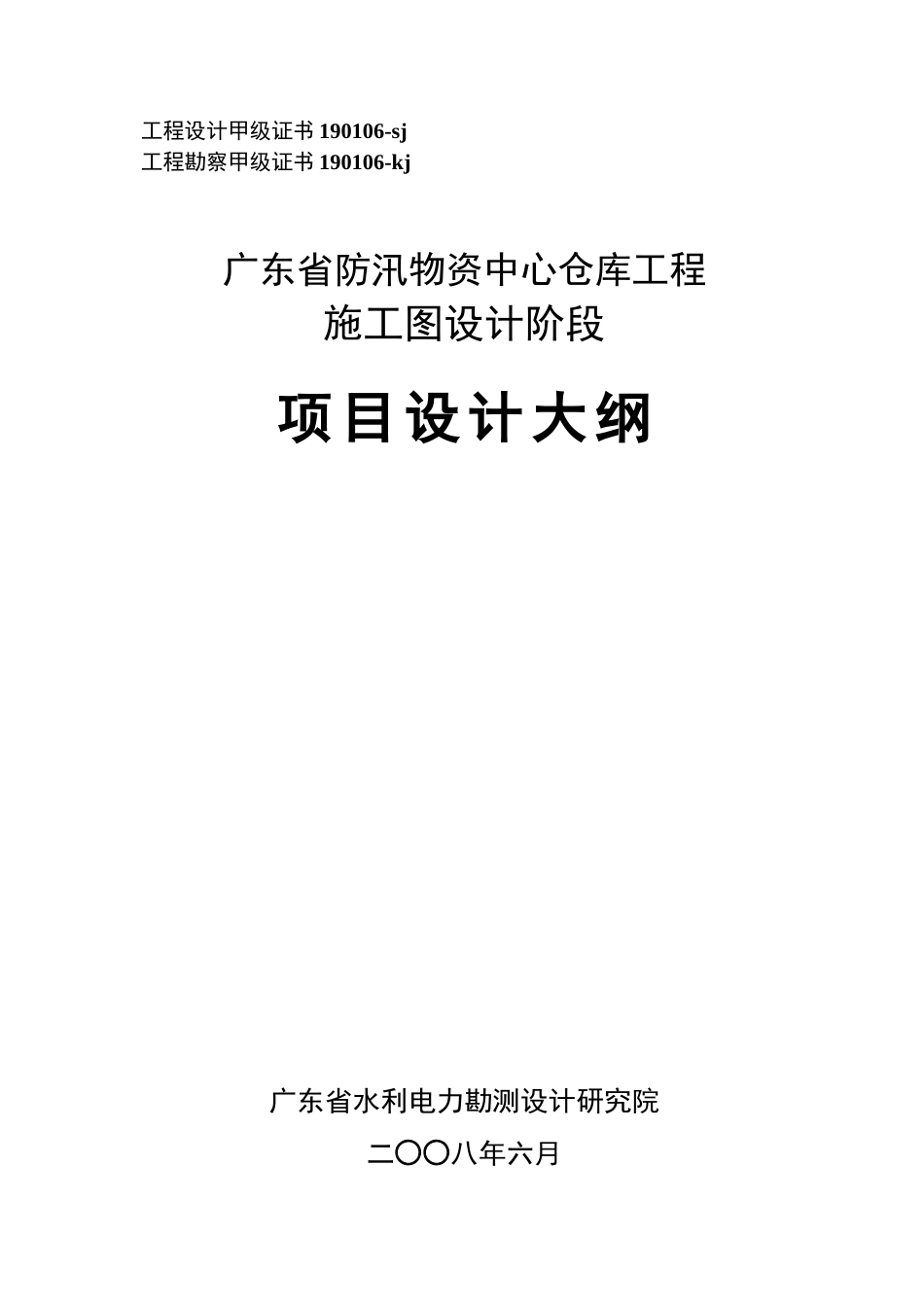

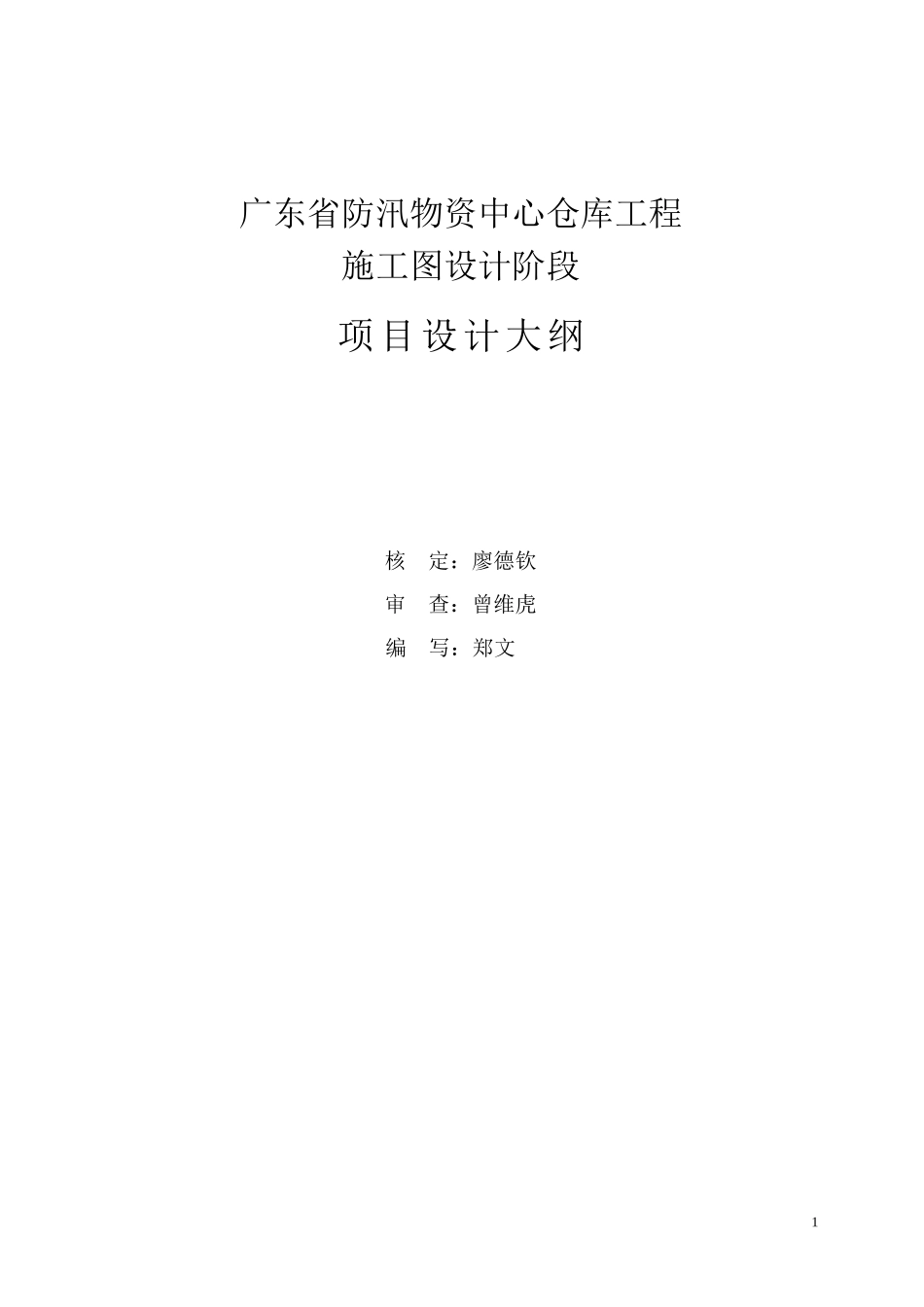

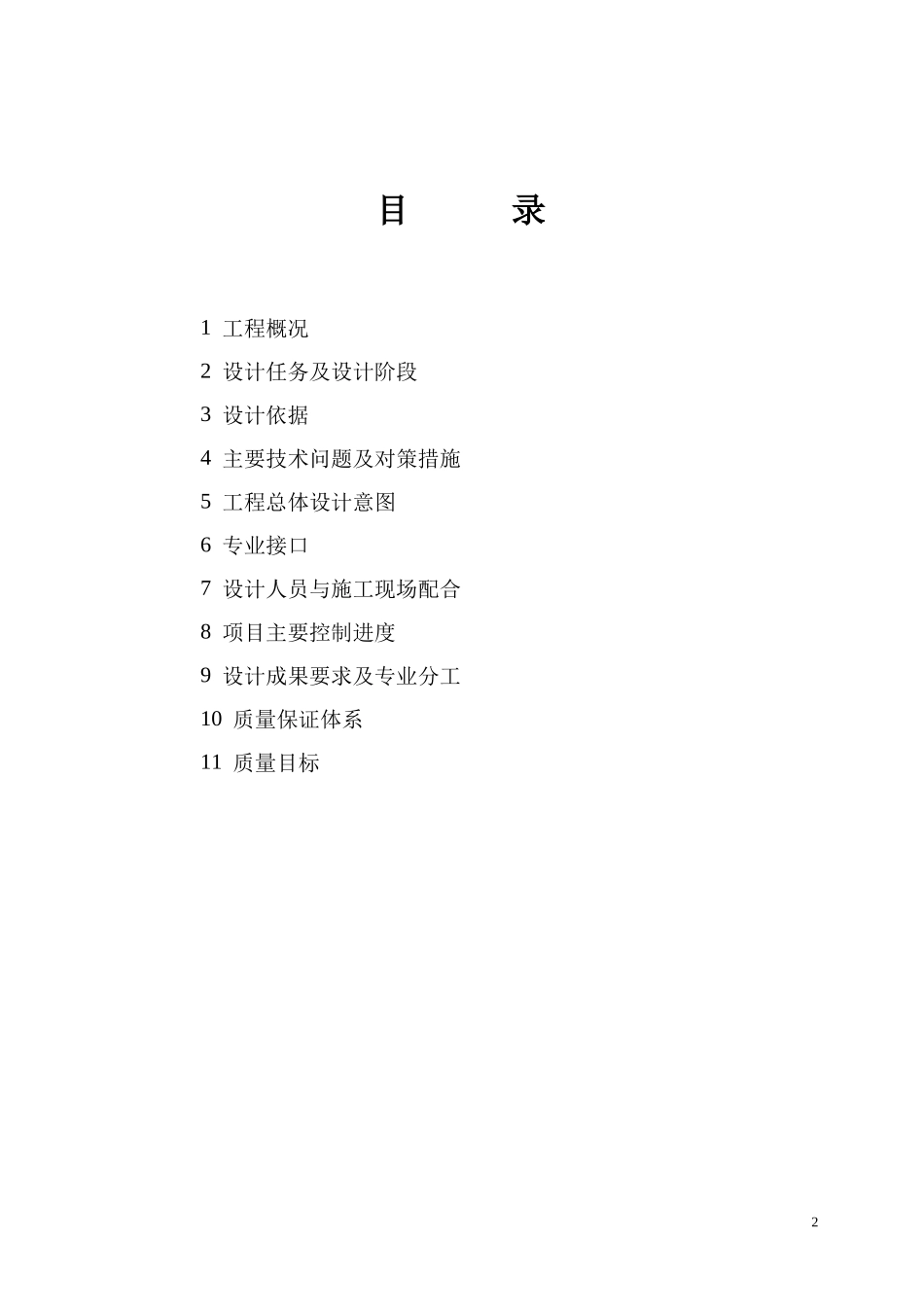

工程设计甲级证书190106-sj工程勘察甲级证书190106-kj广东省防汛物资中心仓库工程施工图设计阶段项目设计大纲广东省水利电力勘测设计研究院二○○八年六月广东省防汛物资中心仓库工程施工图设计阶段项目设计大纲核定：廖德钦审查：曾维虎编写：郑文1目录1工程概况2设计任务及设计阶段3设计依据4主要技术问题及对策措施5工程总体设计意图6专业接口7设计人员与施工现场配合8项目主要控制进度9设计成果要求及专业分工10质量保证体系11质量目标2广东省防汛物资中心仓库工程施工图设计阶段项目设计大纲1工程概况省防汛物资中心仓库建设用地选择在西北江及珠江三角洲防洪重点的中心位置——肇庆市，项目场址位于肇庆市鼎湖山支脉北岭山南麓，北纬23°13′20″，东经112°35′00″，即鼎湖区院主一村西侧，东距广州80km，距肇庆市区约22km，场地紧靠321国道，三茂铁路，交通方便。项目用地大致呈长方形，南北方向约380m，东西方向约140m，总用地面积72亩（48000m2），总建筑面积12300m2。拟建项目由仓库、管理楼及附属配套设施组成，均为低层或多层建筑。场内共布置5栋仓库、一栋管理楼，仓库分为重型仓库，普通仓库Ⅰ型，普通仓库Ⅱ型三种类型，重型仓库为单层，共1栋，高度10m，带8t吊车；普通仓库Ⅰ型为一层仓库，共2栋，层高8m,带5t吊车；普通仓库Ⅱ型为两层仓库，共2栋，首层高8m，带5t吊车，二层高7m，带2t吊车。管理楼为3层内廊式建筑，建筑面积1200m2，高度12.7m，内设会议、收发货、值班、监控、管理用房、值班休息室等功能用房。其它附属建筑物有配电房、水泵房、门卫值班室等。本项目工程设计的施工总工期为8个月。根据省三防办的要求2009年8月投入使用。2设计阶段及设计任务本次设计为施工图设计阶段，本阶段设计范围为省防汛物资中心仓库工程，设计内容包括施工详图和施工技术文件。具体为：(1)土建工程：主要包括总平面规划，仓库建筑、结构设计，管理楼建筑、结构设计，进场公路、交通桥设计等。3(2)机电工程：主要包括电气一次、电气二次、消防、通风及空调系统等工程设计。3设计依据3.1相关文件及规范(1)与业主签定的有关设计合同的有关文件；(2)我国现行的各专业有关的设计技术标准和规程、规范；(3)政府有关部门对本工程各设计阶段的审查意见和其他与本工程有关的文件；(4)本工程的机电设备供货、监理、安装合同；(5)与业主共同协商确定的设计原则、范围及内容；(6)设计过程中业主有关设计的函电。3.2设计基本资料(1)水文、气象资料：采用初步设计报告中的水文气象资料以及新近所能收集到的有关水文资料。(2)地形、地质资料：采用本工程各设计阶段进行勘测、测量的地形图和地质勘测报告。(3)机电设备资料：由机电设备厂家提供的有关机组设备、辅助设备、高低压设备、起重设备等有关的技术图纸和资料。(4)业主提供的其他相关资料。本工程设计过程中需要业主提供的其他相关资料，可向业主提出要求。44主要技术问题及对策措施4.1主要特点4.1.1项目特点本工程是省水利厅、三防办08年的重点工程，是由省级财政资金拨款建设的水利工程配套项目，主要建筑物包括1栋重型仓库、2栋单层普通仓库、2栋2层普通仓库、1栋管理楼。项目占地面积48000m2，总建筑面积12020m2，主要用于西江流域并兼顾全省的防汛物资的储运、周转、调拨、管理等。该工程为广东省最大的防汛仓库工程，项目投资4800万。4.1.2工程特点本工程建设具有如下特点：(1)项目共建设5栋仓库，全部采用大空间、大跨度布置，结构形式采用钢筋混凝土框架结构，主梁采用了预应力技术。(2)建设场地为坡地、山地，总平面布置需结合地形，采用梯级式布置，要合理处理道路与建筑物的关系。(3)本项目与肇庆防汛物资仓库在同一个场地内，设计应注意两个项目的设计分界。(4)机电设备系统较多。4.2主要技术问题及对策本工程属仓储项目，如何实现仓库最大利用率，满足使用功能要求，同时便于施工，节省投资，是本工程的主要技术问题。对策：本工程框架抗震等级仓库按三级，其它单体按四级设计。根据建筑设计方案和各建筑物使用功能要求，上部结构均采用钢筋混凝土框架结构。为了给建筑物提供较大的室内空间，便于灵活用房，各建筑...
