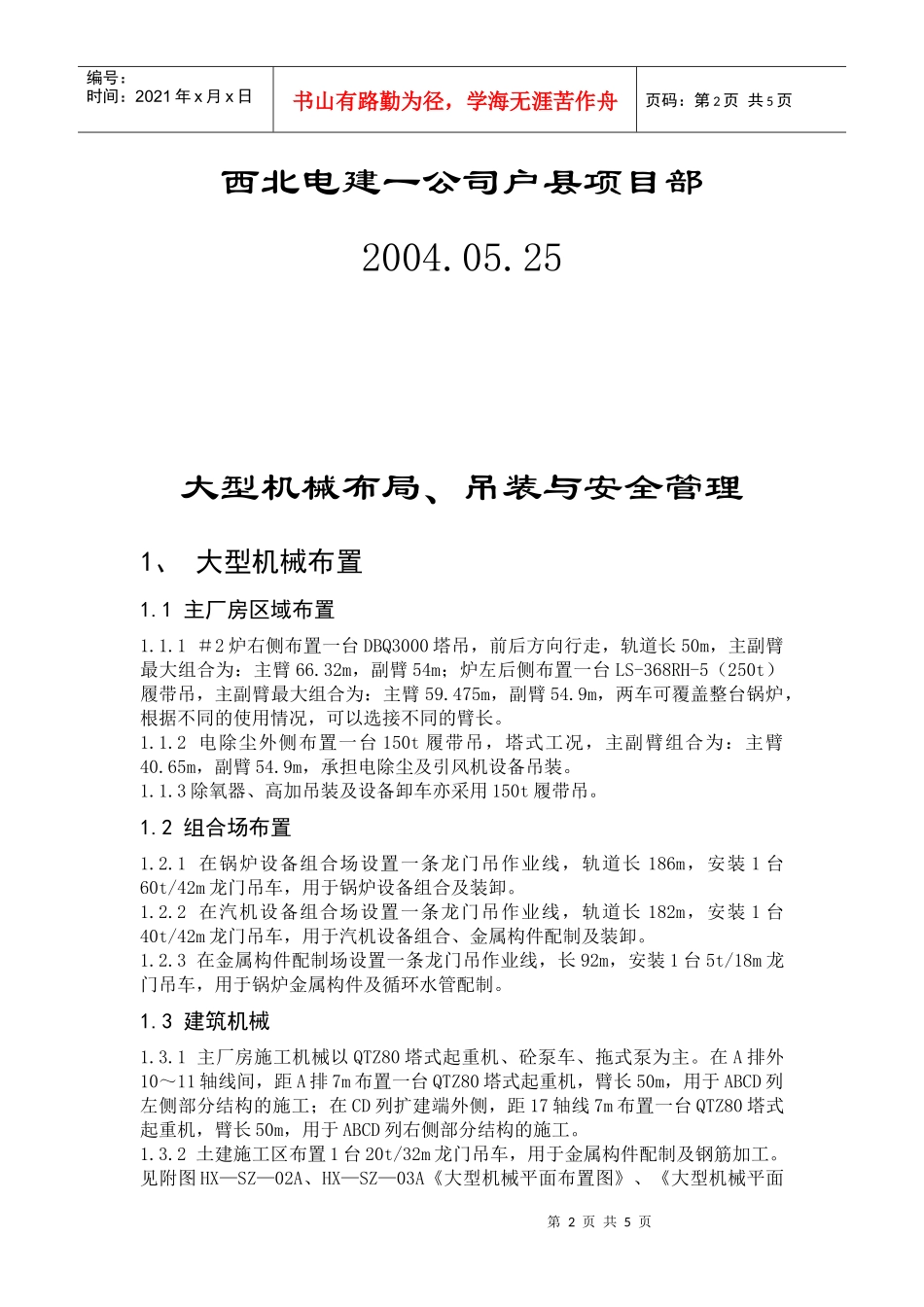

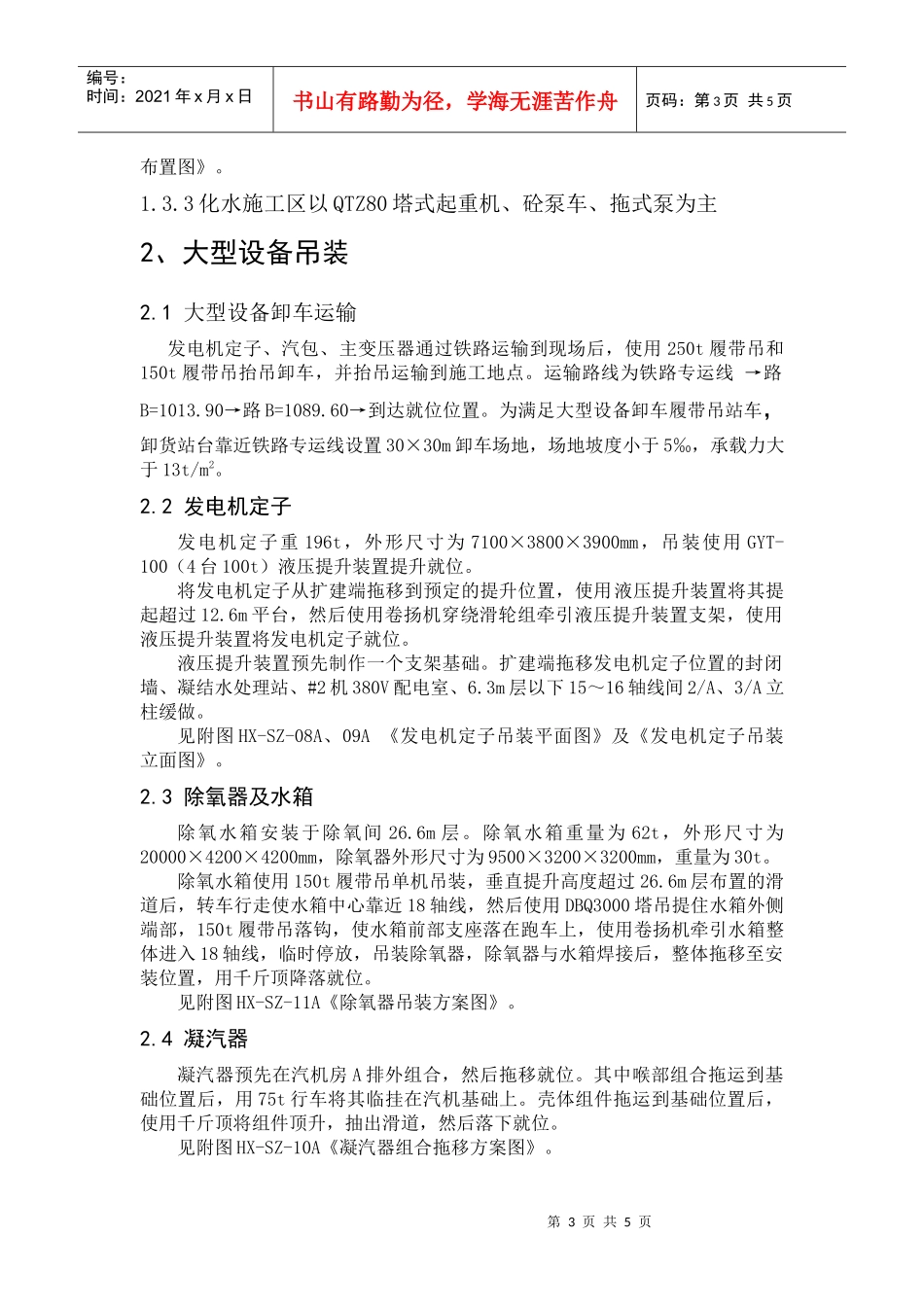

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页Ⅱ、Ⅵ标段施工吊车防碰撞安全管理措施第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页西北电建一公司户县项目部2004.05.25大型机械布局、吊装与安全管理1、大型机械布置1.1主厂房区域布置1.1.1＃2炉右侧布置一台DBQ3000塔吊，前后方向行走，轨道长50m，主副臂最大组合为：主臂66.32m，副臂54m；炉左后侧布置一台LS-368RH-5（250t）履带吊，主副臂最大组合为：主臂59.475m，副臂54.9m，两车可覆盖整台锅炉，根据不同的使用情况，可以选接不同的臂长。1.1.2电除尘外侧布置一台150t履带吊，塔式工况，主副臂组合为：主臂40.65m，副臂54.9m，承担电除尘及引风机设备吊装。1.1.3除氧器、高加吊装及设备卸车亦采用150t履带吊。1.2组合场布置1.2.1在锅炉设备组合场设置一条龙门吊作业线，轨道长186m，安装1台60t/42m龙门吊车，用于锅炉设备组合及装卸。1.2.2在汽机设备组合场设置一条龙门吊作业线，轨道长182m，安装1台40t/42m龙门吊车，用于汽机设备组合、金属构件配制及装卸。1.2.3在金属构件配制场设置一条龙门吊作业线，长92m，安装1台5t/18m龙门吊车，用于锅炉金属构件及循环水管配制。1.3建筑机械1.3.1主厂房施工机械以QTZ80塔式起重机、砼泵车、拖式泵为主。在A排外10～11轴线间，距A排7m布置一台QTZ80塔式起重机，臂长50m，用于ABCD列左侧部分结构的施工；在CD列扩建端外侧，距17轴线7m布置一台QTZ80塔式起重机，臂长50m，用于ABCD列右侧部分结构的施工。1.3.2土建施工区布置1台20t/32m龙门吊车，用于金属构件配制及钢筋加工。见附图HX—SZ—02A、HX—SZ—03A《大型机械平面布置图》、《大型机械平面第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页布置图》。1.3.3化水施工区以QTZ80塔式起重机、砼泵车、拖式泵为主2、大型设备吊装2.1大型设备卸车运输发电机定子、汽包、主变压器通过铁路运输到现场后，使用250t履带吊和150t履带吊抬吊卸车，并抬吊运输到施工地点。运输路线为铁路专运线→路B=1013.90→路B=1089.60→到达就位位置。为满足大型设备卸车履带吊站车，卸货站台靠近铁路专运线设置30×30m卸车场地，场地坡度小于5‰，承载力大于13t/m2。2.2发电机定子发电机定子重196t，外形尺寸为7100×3800×3900mm，吊装使用GYT-100（4台100t）液压提升装置提升就位。将发电机定子从扩建端拖移到预定的提升位置，使用液压提升装置将其提起超过12.6m平台，然后使用卷扬机穿绕滑轮组牵引液压提升装置支架，使用液压提升装置将发电机定子就位。液压提升装置预先制作一个支架基础。扩建端拖移发电机定子位置的封闭墙、凝结水处理站、#2机380V配电室、6.3m层以下15～16轴线间2/A、3/A立柱缓做。见附图HX-SZ-08A、09A《发电机定子吊装平面图》及《发电机定子吊装立面图》。2.3除氧器及水箱除氧水箱安装于除氧间26.6m层。除氧水箱重量为62t，外形尺寸为20000×4200×4200mm，除氧器外形尺寸为9500×3200×3200mm，重量为30t。除氧水箱使用150t履带吊单机吊装，垂直提升高度超过26.6m层布置的滑道后，转车行走使水箱中心靠近18轴线，然后使用DBQ3000塔吊提住水箱外侧端部，150t履带吊落钩，使水箱前部支座落在跑车上，使用卷扬机牵引水箱整体进入18轴线，临时停放，吊装除氧器，除氧器与水箱焊接后，整体拖移至安装位置，用千斤顶降落就位。见附图HX-SZ-11A《除氧器吊装方案图》。2.4凝汽器凝汽器预先在汽机房A排外组合，然后拖移就位。其中喉部组合拖运到基础位置后，用75t行车将其临挂在汽机基础上。壳体组件拖运到基础位置后，使用千斤顶将组件顶升，抽出滑道，然后落下就位。见附图HX-SZ-10A《凝汽器组合拖移方案图》。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页2.5汽机房行车汽机房行车为75t/20t，总重约65t，安装时共分三件吊装，最重件为30t。使用150t履带吊单机吊装，150t履带吊臂长42.7m，工作半径16m，吊装行车前，18轴线屋架缓装，待行车吊装...
