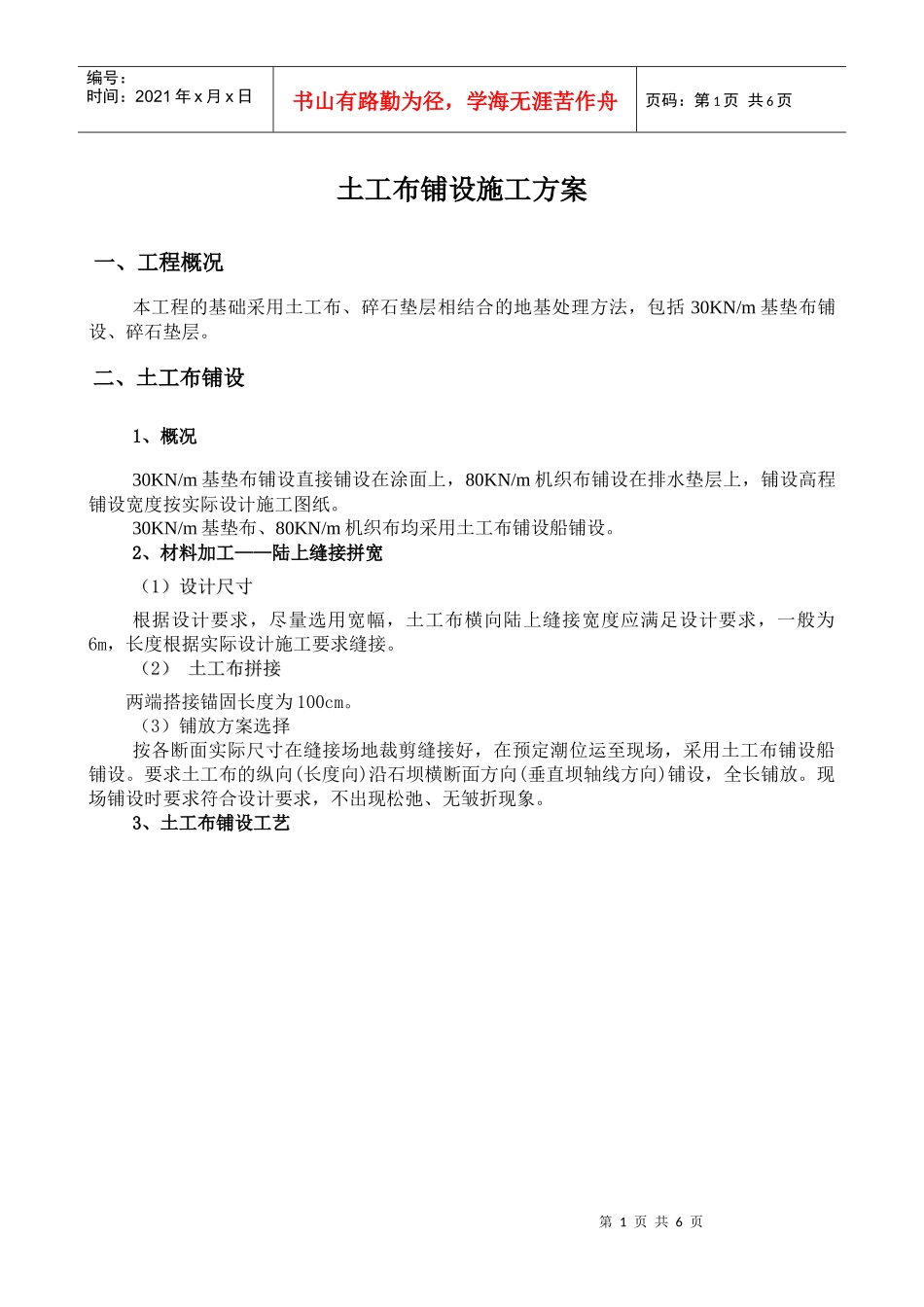

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页土工布铺设施工方案一、工程概况本工程的基础采用土工布、碎石垫层相结合的地基处理方法，包括30KN/m基垫布铺设、碎石垫层。二、土工布铺设1、概况30KN/m基垫布铺设直接铺设在涂面上，80KN/m机织布铺设在排水垫层上，铺设高程铺设宽度按实际设计施工图纸。30KN/m基垫布、80KN/m机织布均采用土工布铺设船铺设。2、材料加工——陆上缝接拼宽（（11）设计尺寸）设计尺寸根据设计要求，尽量选用宽幅，土工布横向陆上缝接宽度应满足设计要求，一般为6m，长度根据实际设计施工要求缝接。（（22）土工布拼接）土工布拼接两端搭接锚固长度为100cm。（3）铺放方案选择按各断面实际尺寸在缝接场地裁剪缝接好，在预定潮位运至现场，采用土工布铺设船铺设。要求土工布的纵向(长度向)沿石坝横断面方向(垂直坝轴线方向)铺设，全长铺放。现场铺设时要求符合设计要求，不出现松弛、无皱折现象。3、土工布铺设工艺第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1-1土工布铺设流程图（1）铺放前的准备工作a.建立GPS差分基准站，按每块土工布铺设宽度及铺设张数等数据输入土工布铺设船的GPS移动站，标明逐块铺放的位置并以此作为铺设土布的定位依据。b.土工布铺设船抛锚定位，锚位按铺设4张抛放。c.将土工布铺设辅助船提前靠好码头，装足碎石（袋装碎石）。d.将已缝好的土工布运至铺布船上，并在起始边穿入钢管、上好抛锚用的固定吊环。e.把以上处理好的土工布卷在滚筒上。f.在土工布铺设船上松开土工布卷的起始边，在起始边的吊环上结好绳索，联结在船上准备好的4只小锚上。g.铺设船绞锚定位至抛放起始边的位置，定位后等待抛放时间的到来。（2）铺设时间安排在平潮时开始抛放。此时水流较缓，对铺设极为有利。铺设方向顺涨潮时的潮流方向。ÍÁ¹¤²¼¼ì²âÍÁ¹¤²¼Æ´½Ó¡¢¼ìÑé´¬Ö»×¼±¸¶¨Î»ÆÌÉèÍÁ¹¤²¼Ñ¹´ü×°ËéʯÆÌÉèλÖüì²â第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（3）铺设施工土工布铺设由土工布铺设船船长统一安排时间抛小锚、铺设时滚筒的上下等各项细则工作，以及在铺设过程中由船长操作移动杆来控制土工布铺设的方向。另配一名船上技术员统一指挥抛投石子包（或采用抛石驳船压布）以及GPS系统的操作。其余船员听从船长安排各负其职。抛石船的投抛时间﹑位置统一由土工布铺设船船长指挥，在整个过程中由项目部质检人员及工程科人员负责各种检验等工作，在监理指挥部认可下才进行各项程序操作施工。铺设时要注意充分考虑到铺设的方向，铺设施工垂直于堤轴线进行，并据此进行翻卷土工布，在把土工布装入滚筒前也应充分考虑到这一方面，以防装错方向。a.在铺设船上用吊机将整筒土工布从吊臂上垂直下沉（注意调整好土工布筒的方向位置）直至涂面上。用卷扬机将滚筒吊索拉紧，以利碎石包抛压。b.铺设时的土工布定位下锚的方法：船定在起始边后土工布船根据小锚绳长度（10米）﹑水深，计算后来决定向东北方向移几米，再把滚筒放到水面用小木船把小锚沿滚筒垂直方向拉紧小绳子后抛入海里，然后下滚筒开始铺设土工布，这时的起始边基本在规定范围内。铺设方向：东北→西南。（一张土工布两端各系二个小锚，每个小锚重为40公斤。四个小锚可以满足土工布的拉力。）船移动长度计算方法：如小锚绳长度10米铺设时水深为6米计算得水平距离为8米，船移动长度应为2米。c.有两根船上的钢丝绳通过两边滑轮分别吊在土工布筒的滚轴上，此时铺设垂直于坝轴线方向徐徐后退。随着钢丝绳的牵引，滚筒上的土工布逐步展开。d.土工布一边展开，一边就将船上准备好的碎石包抛向土工布上，横向每排抛10包左右（间隔2m），纵向每隔2m抛下一排，四角适当加密，依靠这些压载将土工布暂时固定，在抛投过程中统一指挥统一管理，铺设时监理旁站，及时验收。e.铺设船在土工布全部展开完毕后吊起滚轴，移船至下一位置。（4）碎石垫层抛投与土工布铺设结合起来，依靠铺设船定...
