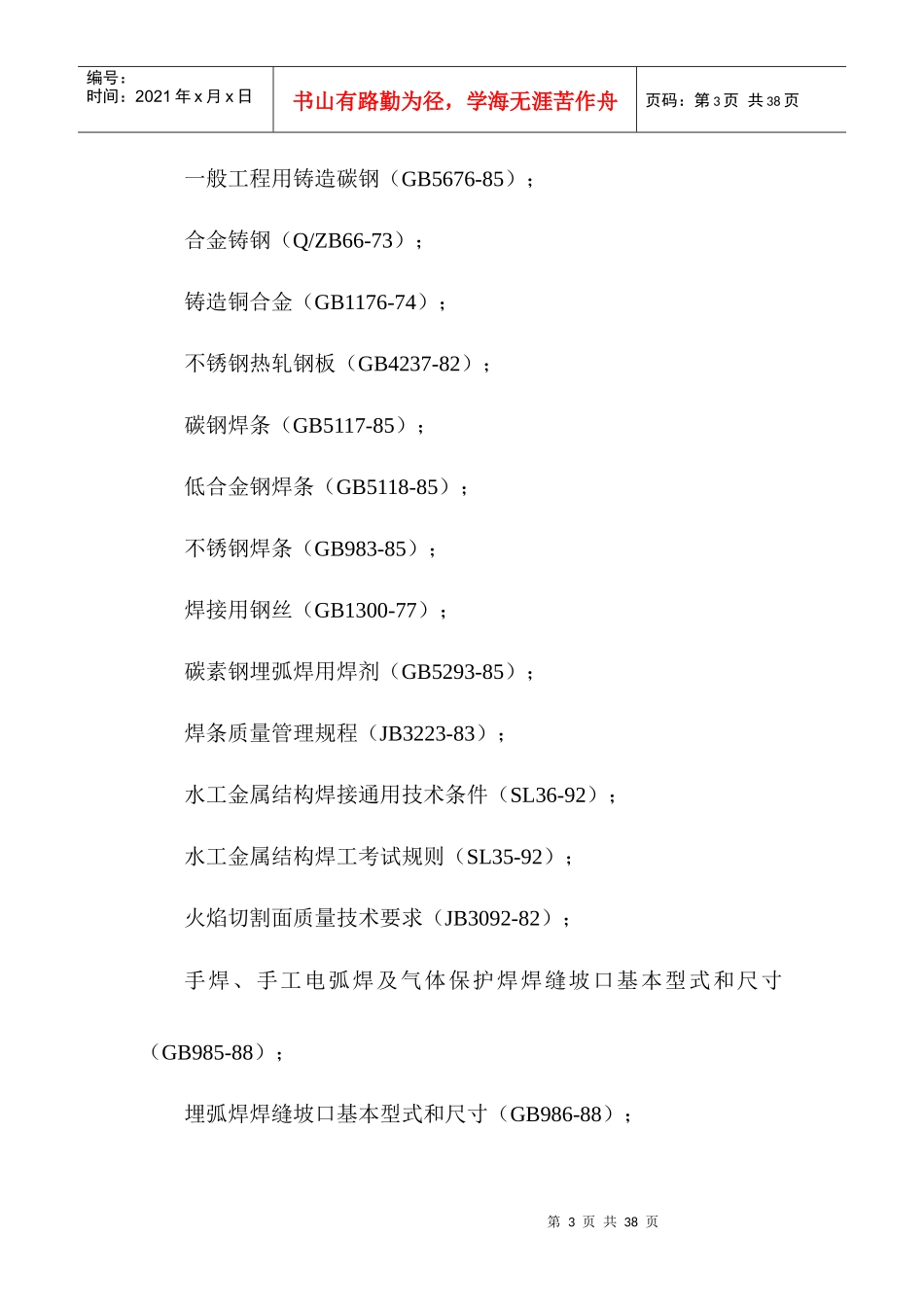

第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页第九章金属结构及启闭机设备制造和安装9.1金属结构的制造9.1.1说明9.1.1.1本标段钢结构的制造为图纸所示的主副拦污栅、闸门及其上述项目的附件和零部件的制造。闸门及拦污栅制造的主材为Q345B热轧状态供货,钢材可焊性良好,焊后一般不需热处理。连接板材料为16Mn,其余材料为Q235B。全部制造项目的工程量为198.5t。详见表9-1-1。毛坝关引水建筑物金属结构制造工程量表表9-1-1序号设备名称规格数量(套)工程量(t)备注1主拦污栅栅叶8.35×11.04-4m1282主、副拦污栅栅槽146含锁定梁3主拦污栅拉杆174副拦污栅栅叶7.38×10.07-4m127.55副拦污栅拉杆176事故检修门门叶6.8×7.5-28m1497事故检修门门槽124含锁定梁8事故检修门拉杆1109合计198.5第2页共38页第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共38页9.1.1.2工作责任1.负责以上工程项目的全部钢材、焊接材料、外购件和涂装材料的采购和存放保管,并按标书的规定进行检验和验收。2.按照标书及图纸的要求进行钢结构的制造、运输和存放以及质量检查和验收等全部工作。3.按照图纸规定,对重要的钢结构进行必要的荷载试验。4.有关主要制造资料、计划及措施等文件的提交审批。9.1.1.3引用标准水利水电工程钢闸门制造、安装及验收规范(DL/T5018-94);低合金结构钢(GB1591-88);普通碳素钢和低合金热轧厚钢板技术条件(GB3274-82);热轧厚钢板品种(GB709-65);热轧普通槽钢品种(GB707-65);热轧等边角钢品种(YB166-65);热轧不等边角钢品种(YB167-65);合金结构钢技术条件(GB3077-82);第3页共38页第2页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共38页一般工程用铸造碳钢(GB5676-85);合金铸钢(Q/ZB66-73);铸造铜合金(GB1176-74);不锈钢热轧钢板(GB4237-82);碳钢焊条(GB5117-85);低合金钢焊条(GB5118-85);不锈钢焊条(GB983-85);焊接用钢丝(GB1300-77);碳素钢埋弧焊用焊剂(GB5293-85);焊条质量管理规程(JB3223-83);水工金属结构焊接通用技术条件(SL36-92);水工金属结构焊工考试规则(SL35-92);火焰切割面质量技术要求(JB3092-82);手焊、手工电弧焊及气体保护焊焊缝坡口基本型式和尺寸(GB985-88);埋弧焊焊缝坡口基本型式和尺寸(GB986-88);第4页共38页第3页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共38页焊缝符号表示法(GB324-88);钢结构焊缝外形尺寸(GB10854-89);钢焊缝射线照相及底片等级分类法(GB3323-87);钢焊缝手工超声波探伤方法和探伤结果的分级(GB1345-89);铸钢件通用技术条件(SDZ012-85);锻件通过技术条件(SDZ016-85);机械加工通用技术条件(Q/ZB75-73);装配通用技术条件(Q/ZB76-73);公差与配合(GBI800-1804-79);形状与位置公差(GBII82-1184-80);表面粗糙度代号及其注法(GB131-83);表面粗糙度参数及其数值(GB1031-83);水工金属结构防腐蚀规范(SL105-95);涂漆通用技术条件(SDZ014-84);锅炉大口径管座角焊缝超声波探伤(JB3144-82);第5页共38页第4页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共38页锅炉和钢制压力容器对接焊缝超声波探伤(JB1152-81);火焰切割面质量技术要求(JB3092-82);注:以上所列标准及规范,在执行过程中,如有新的版本颁发代替时,即按新颁发的版本执行。9.1.2施工场地布置及施工机械9.1.2.1金属结构制造厂本着节约投资的原则,经综合考虑,确定将金结加工制造厂设置在本标钢管瓦片加工厂内(即原安康水电站钢管厂)与钢管瓦片制作共用一个主车间,另设立一个机械加工车间。除原配置一台20t龙门吊以外,还配置一台25t汽车吊以满足金属结构的卸车及吊运工作,金属结构制造厂临时建筑面积(与钢管制作共用部分不计)见表9-1-2。金属结构制造厂临时建筑面积表表9-1-2序号名称单位数量备注1焊接材料库m210砖砼结构2焊接检测室m230砖砼结构3放样、划线、切割平台m2150第6页...
