东风汽车公司商用车项目总装车间VIP免费

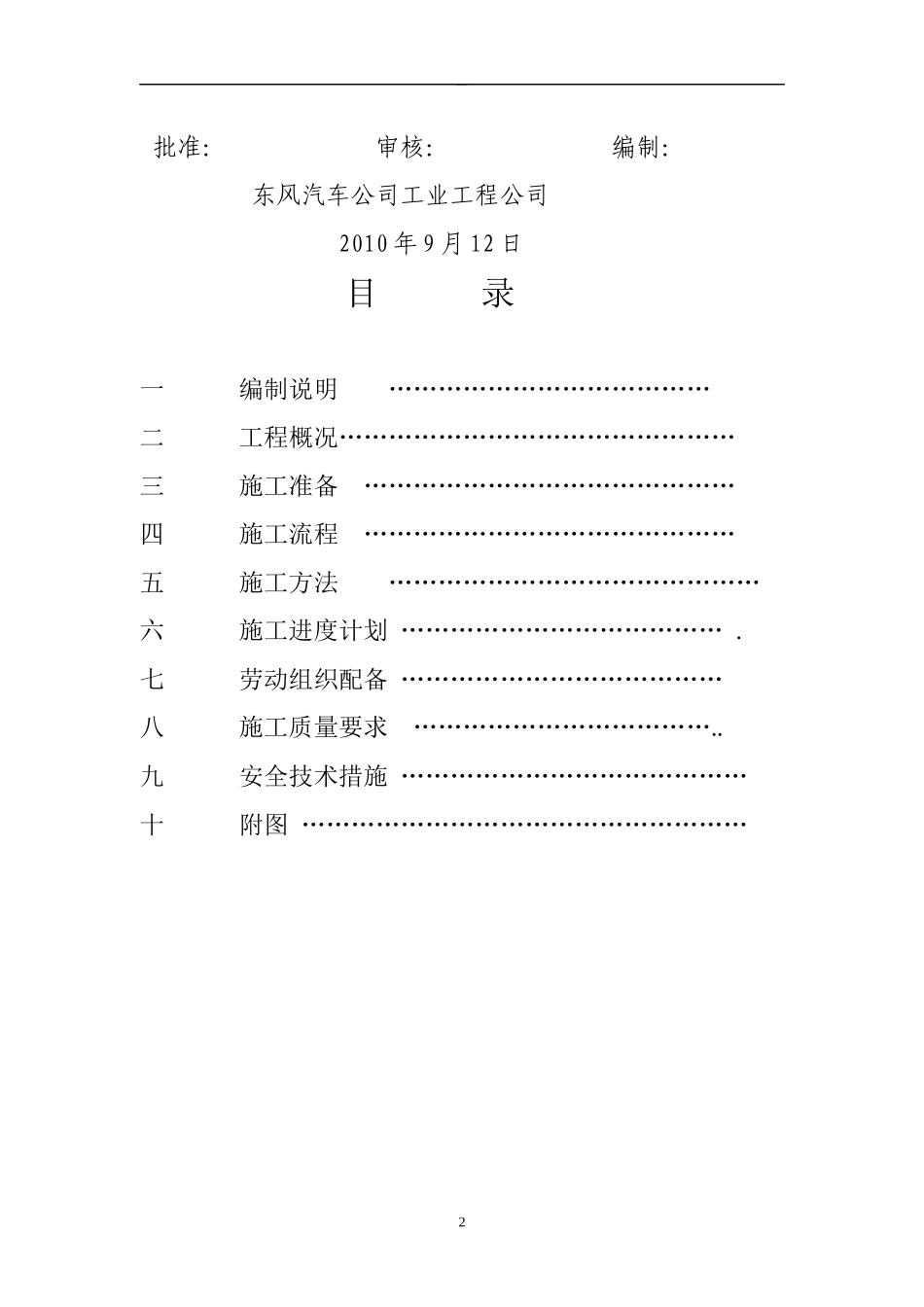

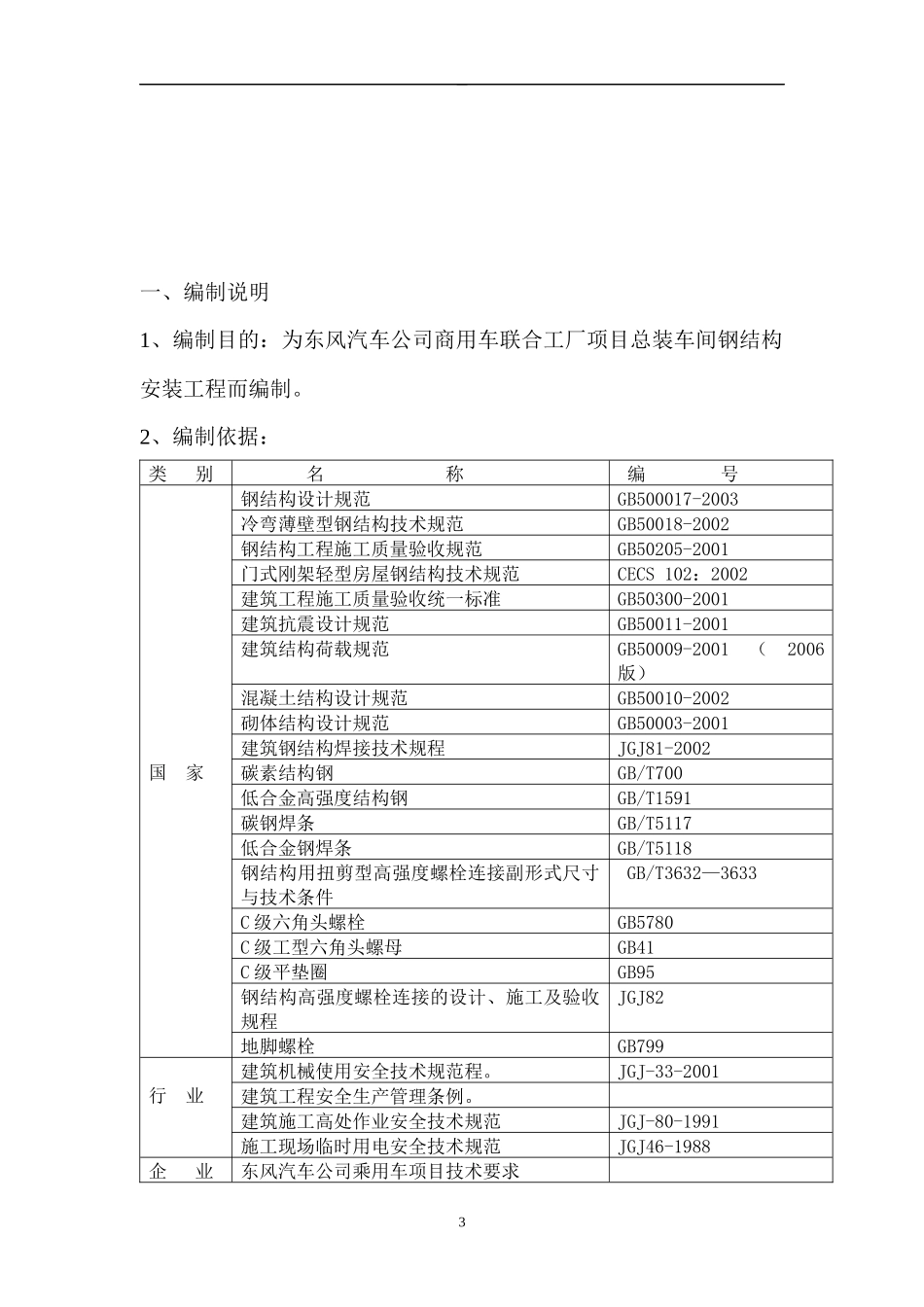

东风商用车总装车间联合厂房钢结构安装工程吊装施工方案1批准：审核：编制：东风汽车公司工业工程公司2010年9月12日目录一编制说明…………………………………二工程概况…………………………………………三施工准备………………………………………四施工流程………………………………………五施工方法………………………………………六施工进度计划………………………………….七劳动组织配备…………………………………八施工质量要求………………………………..九安全技术措施……………………………………十附图………………………………………………2一、编制说明1、编制目的：为东风汽车公司商用车联合工厂项目总装车间钢结构安装工程而编制。2、编制依据：类别名称编号国家钢结构设计规范GB500017-2003冷弯薄壁型钢结构技术规范GB50018-2002钢结构工程施工质量验收规范GB50205-2001门式刚架轻型房屋钢结构技术规范CECS102：2002建筑工程施工质量验收统一标准GB50300-2001建筑抗震设计规范GB50011-2001建筑结构荷载规范GB50009-2001（2006版）混凝土结构设计规范GB50010-2002砌体结构设计规范GB50003-2001建筑钢结构焊接技术规程JGJ81-2002碳素结构钢GB/T700低合金高强度结构钢GB/T1591碳钢焊条GB/T5117低合金钢焊条GB/T5118钢结构用扭剪型高强度螺栓连接副形式尺寸与技术条件GB/T3632—3633C级六角头螺栓GB5780C级工型六角头螺母GB41C级平垫圈GB95钢结构高强度螺栓连接的设计、施工及验收规程JGJ82地脚螺栓GB799行业建筑机械使用安全技术规范程。JGJ-33-2001建筑工程安全生产管理条例。建筑施工高处作业安全技术规范JGJ-80-1991施工现场临时用电安全技术规范JGJ46-1988企业东风汽车公司乘用车项目技术要求3施工中所选用机械性能二、工程概况1、该工程位于十堰市经济技术开发区东风大道北侧。现场原貌为山地回填整平，土质为风化碎石土及杂土，场地经过强夯地基处理，较坚实、宽阔、平坦，。现基础开挖回填后需再进行二次平整，增设骨料垫层处理，平整的区域全面积处理，才有利于钢柱现场堆放、钢屋架拼装，堆放。吊装施工使用。车间为南北向，车间西侧有厂区道路（已临时铺设完，可作为钢构件进场主道路使用）。见附图2、总装车间建筑面积约45000㎡单层钢结构厂房，车间长度约为420m；宽度为105m。主跨度为21m+33m+27m+24m（四连跨），每跨共设56个节间；伸缩缝设在25轴线，间距均为7.5m，屋面为不对称双坡建筑，屋脊设在D轴，A轴檐口标高为+11.7m，E轴檐口标高为+13.5m，C轴标高为+14.5m，主、次钢结构总重量约2000t，钢柱共计324根，钢屋架238榀，钢托架10榀，支撑系统。钢构件安装的主要内容：钢柱、钢屋架、支撑系统（柱支撑、屋架上下弦支撑）、屋面檩条、墙架檩条、檩条拉条及钢天沟等构件。三、施工准备钢结构安装前，必须做好以下准备工作：1、对钢构件安装施工时吊车作业的临时道路进行平整、铺设骨料垫层压实处理；2、复查轴线、用仪器检测预埋螺栓是否符合设计要求。43、加工适量斜铁、垫铁（安装钢柱使用）。4、编制施工方案，确定钢构件安装顺序。钢结构加工厂应按照钢结构安装顺序准时组织钢构件进入施工现场（卸车并保证平面堆放好，钢构件必须保证有编号标示牌）。5、请现场监理对钢构件加工质量进行验收。（复核进场钢构件的外型几何尺寸、螺栓孔位置和型号是否正确。）6、提前做好高强螺栓复检、通过试件实验确定抗滑移系数。7、对施工人员做好书面技术、质量和安全交底。8、检修机具，按时组织人员和机具进场做好施工准备。四、施工流程1、施工顺序第一阶段：-钢柱55根安装，2个作业组每组安装工5人，校对4人，两组每天完成40根柱子，安装2天完成，-屋面结构安装,2个作业组安装工10人，每组每天安装6榀屋架及支撑系统6天完成；第二阶段：-钢柱72根安装，2个作业组每组安装工5人，校对4人，两组每天完成20根柱子，安装2天完成，-屋面结构安装，2台车每台10人，单台每天安装6榀屋架及支撑系统6天完成；第三阶段：-钢柱64根安装，2个作业组每组安装工5人，校对4人，两组每天完成40根柱子安装2天完成，-屋面结构安装，52台车每台10人，单台每天安装6榀屋架及...
