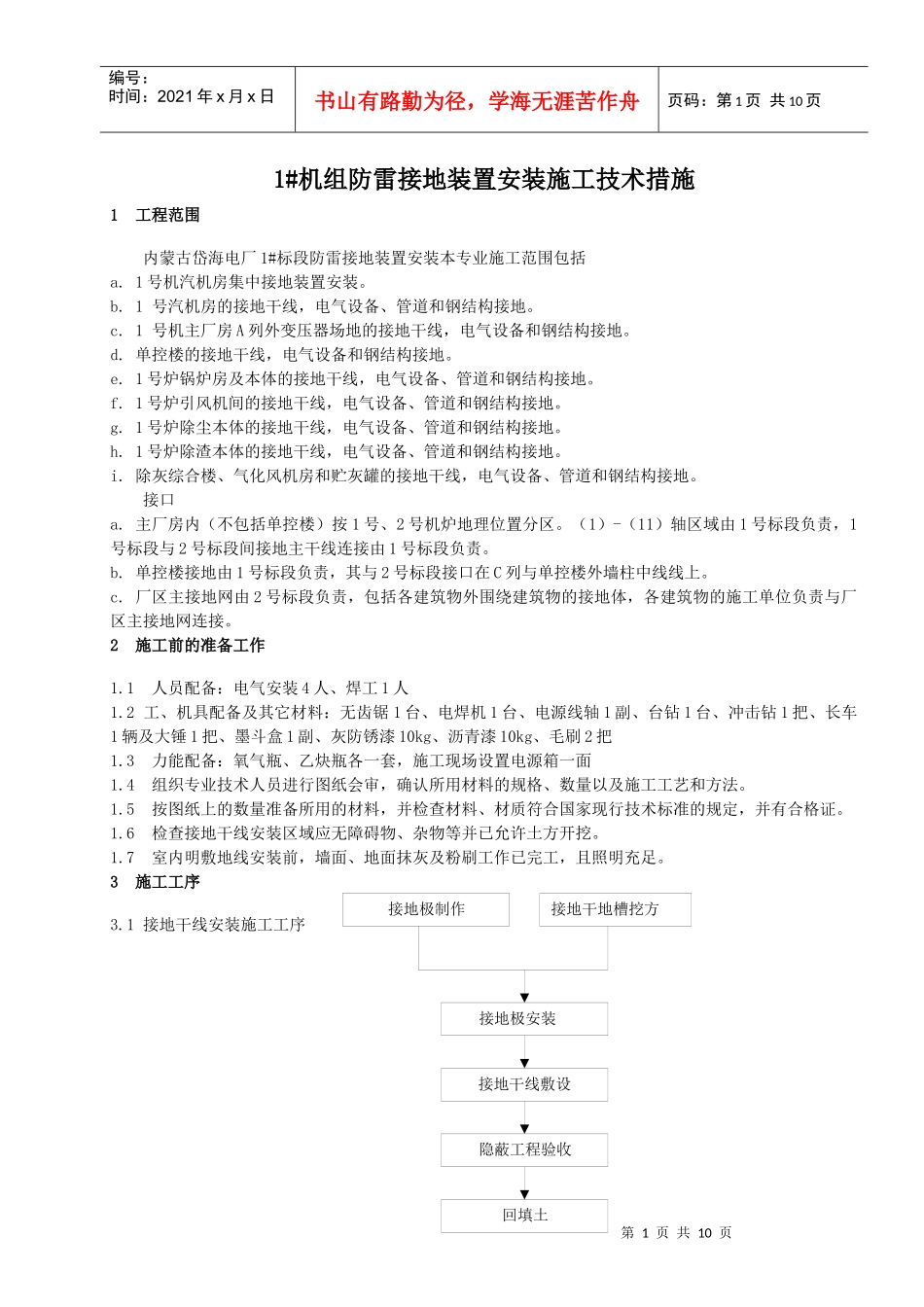

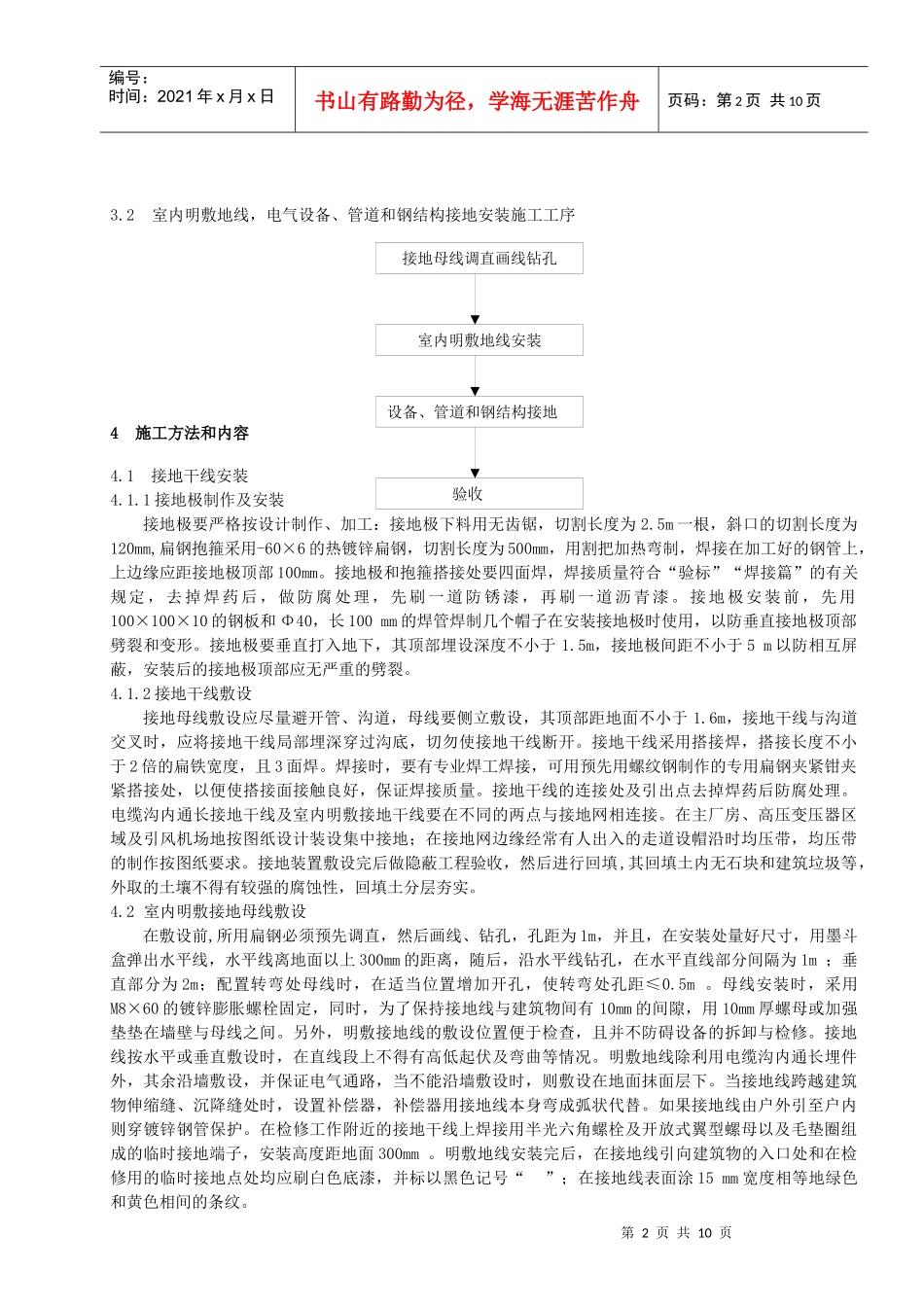

第1页共10页接地极制作接地干地槽挖方隐蔽工程验收接地干线敷设接地极安装回填土编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1#机组防雷接地装置安装施工技术措施1工程范围内蒙古岱海电厂1#标段防雷接地装置安装本专业施工范围包括a.1号机汽机房集中接地装置安装。b.1号汽机房的接地干线，电气设备、管道和钢结构接地。c.1号机主厂房A列外变压器场地的接地干线，电气设备和钢结构接地。d.单控楼的接地干线，电气设备和钢结构接地。e.1号炉锅炉房及本体的接地干线，电气设备、管道和钢结构接地。f.1号炉引风机间的接地干线，电气设备、管道和钢结构接地。g.1号炉除尘本体的接地干线，电气设备、管道和钢结构接地。h.1号炉除渣本体的接地干线，电气设备、管道和钢结构接地。i.除灰综合楼、气化风机房和贮灰罐的接地干线，电气设备、管道和钢结构接地。接口a.主厂房内（不包括单控楼）按1号、2号机炉地理位置分区。（1）-（11）轴区域由1号标段负责，1号标段与2号标段间接地主干线连接由1号标段负责。b.单控楼接地由1号标段负责，其与2号标段接口在C列与单控楼外墙柱中线线上。c.厂区主接地网由2号标段负责，包括各建筑物外围绕建筑物的接地体，各建筑物的施工单位负责与厂区主接地网连接。2施工前的准备工作1.1人员配备：电气安装4人、焊工1人1.2工、机具配备及其它材料：无齿锯1台、电焊机1台、电源线轴1副、台钻1台、冲击钻1把、长车1辆及大锤1把、墨斗盒1副、灰防锈漆10kg、沥青漆10kg、毛刷2把1.3力能配备：氧气瓶、乙炔瓶各一套，施工现场设置电源箱一面1.4组织专业技术人员进行图纸会审，确认所用材料的规格、数量以及施工工艺和方法。1.5按图纸上的数量准备所用的材料，并检查材料、材质符合国家现行技术标准的规定，并有合格证。1.6检查接地干线安装区域应无障碍物、杂物等并已允许土方开挖。1.7室内明敷地线安装前，墙面、地面抹灰及粉刷工作已完工，且照明充足。3施工工序3.1接地干线安装施工工序第2页共10页第1页共10页设备、管道和钢结构接地验收室内明敷地线安装接地母线调直画线钻孔编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3.2室内明敷地线，电气设备、管道和钢结构接地安装施工工序4施工方法和内容4.1接地干线安装4.1.1接地极制作及安装接地极要严格按设计制作、加工：接地极下料用无齿锯，切割长度为2.5m一根，斜口的切割长度为120mm,扁钢抱箍采用-60×6的热镀锌扁钢，切割长度为500mm，用割把加热弯制，焊接在加工好的钢管上，上边缘应距接地极顶部100mm。接地极和抱箍搭接处要四面焊，焊接质量符合“验标”“焊接篇”的有关规定，去掉焊药后，做防腐处理，先刷一道防锈漆，再刷一道沥青漆。接地极安装前，先用100×100×10的钢板和Φ40，长100mm的焊管焊制几个帽子在安装接地极时使用，以防垂直接地极顶部劈裂和变形。接地极要垂直打入地下，其顶部埋设深度不小于1.5m，接地极间距不小于5m以防相互屏蔽，安装后的接地极顶部应无严重的劈裂。4.1.2接地干线敷设接地母线敷设应尽量避开管、沟道，母线要侧立敷设，其顶部距地面不小于1.6m，接地干线与沟道交叉时，应将接地干线局部埋深穿过沟底，切勿使接地干线断开。接地干线采用搭接焊，搭接长度不小于2倍的扁铁宽度，且3面焊。焊接时，要有专业焊工焊接，可用预先用螺纹钢制作的专用扁钢夹紧钳夹紧搭接处，以便使搭接面接触良好，保证焊接质量。接地干线的连接处及引出点去掉焊药后防腐处理。电缆沟内通长接地干线及室内明敷接地干线要在不同的两点与接地网相连接。在主厂房、高压变压器区域及引风机场地按图纸设计装设集中接地；在接地网边缘经常有人出入的走道设帽沿时均压带，均压带的制作按图纸要求。接地装置敷设完后做隐蔽工程验收，然后进行回填,其回填土内无石块和建筑垃圾等，外取的土壤不得有较强的腐蚀性，回填土分层夯实。4.2室内明敷接地母线敷设在敷设前,所用扁钢必须预先调直，然后画线、钻孔，孔距为1m，并且，在安装处量好尺寸，用墨斗盒弹出水平线，水平线离地面以上300mm的距离，随后，沿水平线钻孔，在水平直线部分间隔为1m；...
