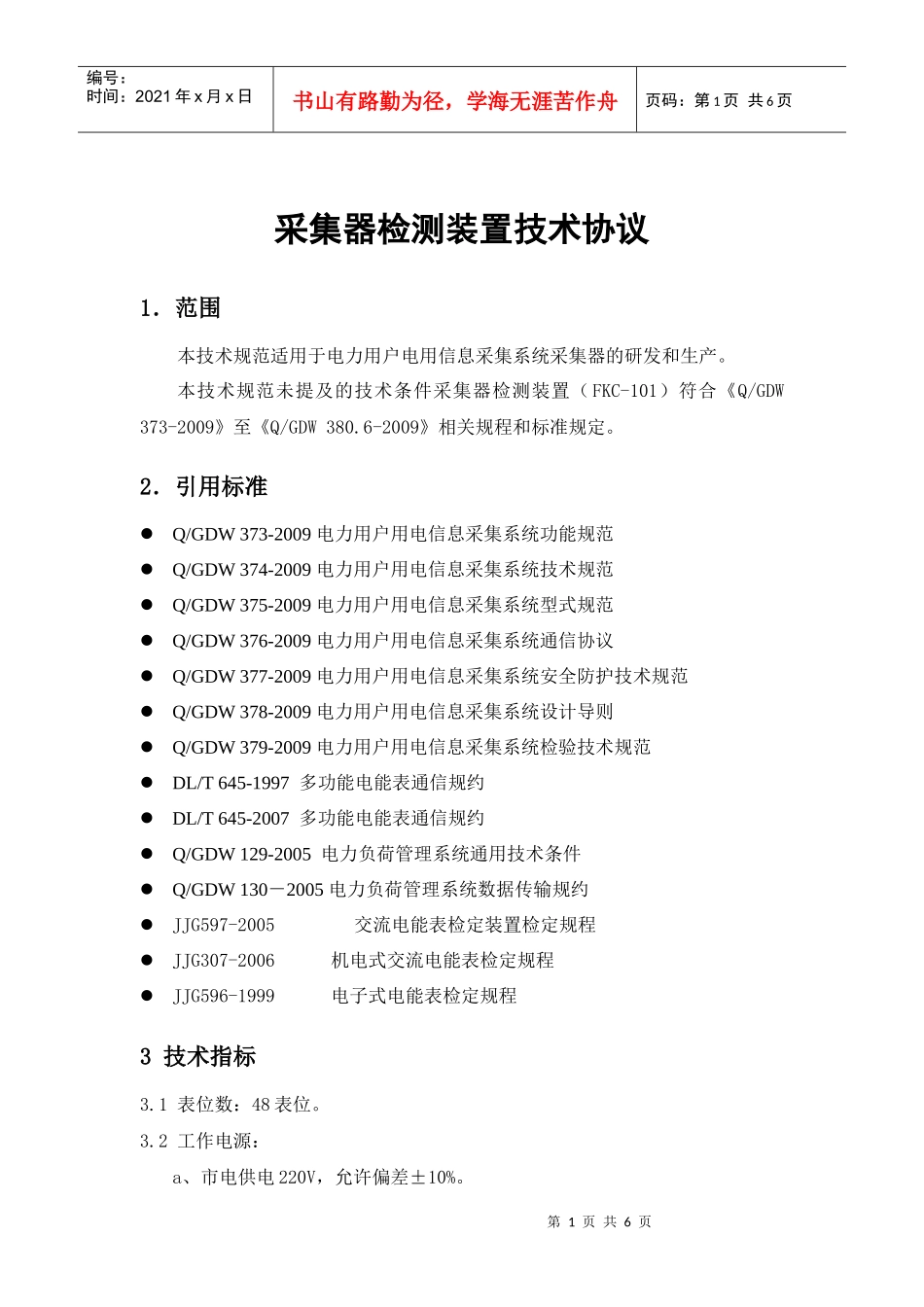

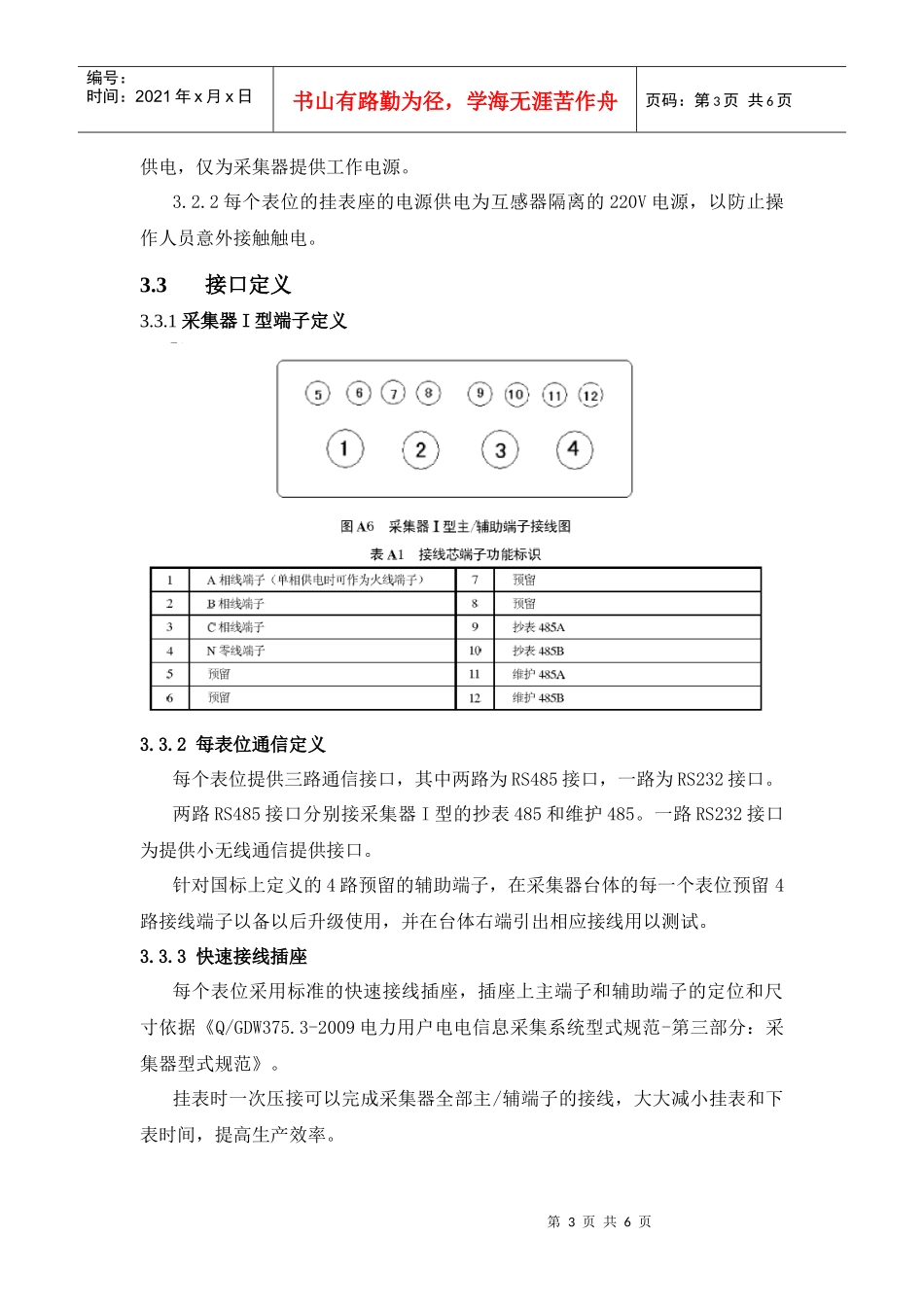

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页采集器检测装置技术协议1．范围本技术规范适用于电力用户电用信息采集系统采集器的研发和生产。本技术规范未提及的技术条件采集器检测装置（FKC-101）符合《Q/GDW373-2009》至《Q/GDW380.6-2009》相关规程和标准规定。2．引用标准Q/GDW373-2009电力用户用电信息采集系统功能规范Q/GDW374-2009电力用户用电信息采集系统技术规范Q/GDW375-2009电力用户用电信息采集系统型式规范Q/GDW376-2009电力用户用电信息采集系统通信协议Q/GDW377-2009电力用户用电信息采集系统安全防护技术规范Q/GDW378-2009电力用户用电信息采集系统设计导则Q/GDW379-2009电力用户用电信息采集系统检验技术规范DL/T645-1997多功能电能表通信规约DL/T645-2007多功能电能表通信规约Q/GDW129-2005电力负荷管理系统通用技术条件Q/GDW130－2005电力负荷管理系统数据传输规约JJG597-2005交流电能表检定装置检定规程JJG307-2006机电式交流电能表检定规程JJG596-1999电子式电能表检定规程3技术指标3.1表位数：48表位。3.2工作电源：a、市电供电220V，允许偏差±10%。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页b、谐波含量小于5%（电压总畸变率）；c、频率50Hz，允许偏差-6%～+2%。3.3每表位负荷容量》10VA。3.4每表位通信接口：两路RS485、一路RS232。3.5模拟电能表支持《DL/T645-1997》和《DL/T645-2007》及其备案文件。3.6运行环境工作温度：15℃～+30℃。参比湿度：40%～60%。海拔高度：≤1000m3.7工频耐压、电磁兼容等其它技术指标符合国家有关标准。3.8装置平均无故障工作时间（MTBF）≥2´103h；3．技术条件3.1装置结构3.1.1采集器校验装置分为一架挂表架，无程控电源柜，每架48表位。3.1.2挂表架采用背靠背模式摆放。3.1.3结构上预留载波通信模块安装空间，后备以后升级安装载波通信模块。3.1.4装置的结构应整齐合理、线路正确、连接可靠3.1.5装置应采用高级电泳铝合金材料制成，美观大方；3.1.6装置应设有接地端钮，并在其旁标以接地符号；3.1.7装置下设滚轮方便移动位置。3.1.8装置的开关、旋钮、按键等控制和调节机构应有功能和方向标志3.1.9装置台面板采用防火防热材料，上敷绝缘垫。3.1.10挂表架应采用一体化挂表面板设计；3.1.11装置应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。3.2电源部分3.2.1对于采集器I型的供电采用3相220V±10%供电，供电方式采用市电第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页供电，仅为采集器提供工作电源。3.2.2每个表位的挂表座的电源供电为互感器隔离的220V电源，以防止操作人员意外接触触电。3.3接口定义3.3.1采集器I型端子定义3.3.2每表位通信定义每个表位提供三路通信接口，其中两路为RS485接口，一路为RS232接口。两路RS485接口分别接采集器I型的抄表485和维护485。一路RS232接口为提供小无线通信提供接口。针对国标上定义的4路预留的辅助端子，在采集器台体的每一个表位预留4路接线端子以备以后升级使用，并在台体右端引出相应接线用以测试。3.3.3快速接线插座每个表位采用标准的快速接线插座，插座上主端子和辅助端子的定位和尺寸依据《Q/GDW375.3-2009电力用户电电信息采集系统型式规范-第三部分：采集器型式规范》。挂表时一次压接可以完成采集器全部主/辅端子的接线，大大减小挂表和下表时间，提高生产效率。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3.4模拟表3.4.1模拟电能表最少能够支持《DL/T645-1997多功能电能表通信协议》和《DL/T645-2007多功能电能表通信协议》及其备案文件。3.4.2模拟电能表以后可以根据情况增加特殊电能表的通信协议。3.4.3采集器的设置端口应支持通信协议应符合《Q/GDW376.12009》。3.5载波通信模块3.5.1采集器校验装置结构是上提供载波通信模块，用来进行载波通信测试。3.5.2载波通信切换模块至少支持的通信模块的种类有：青岛东软...
