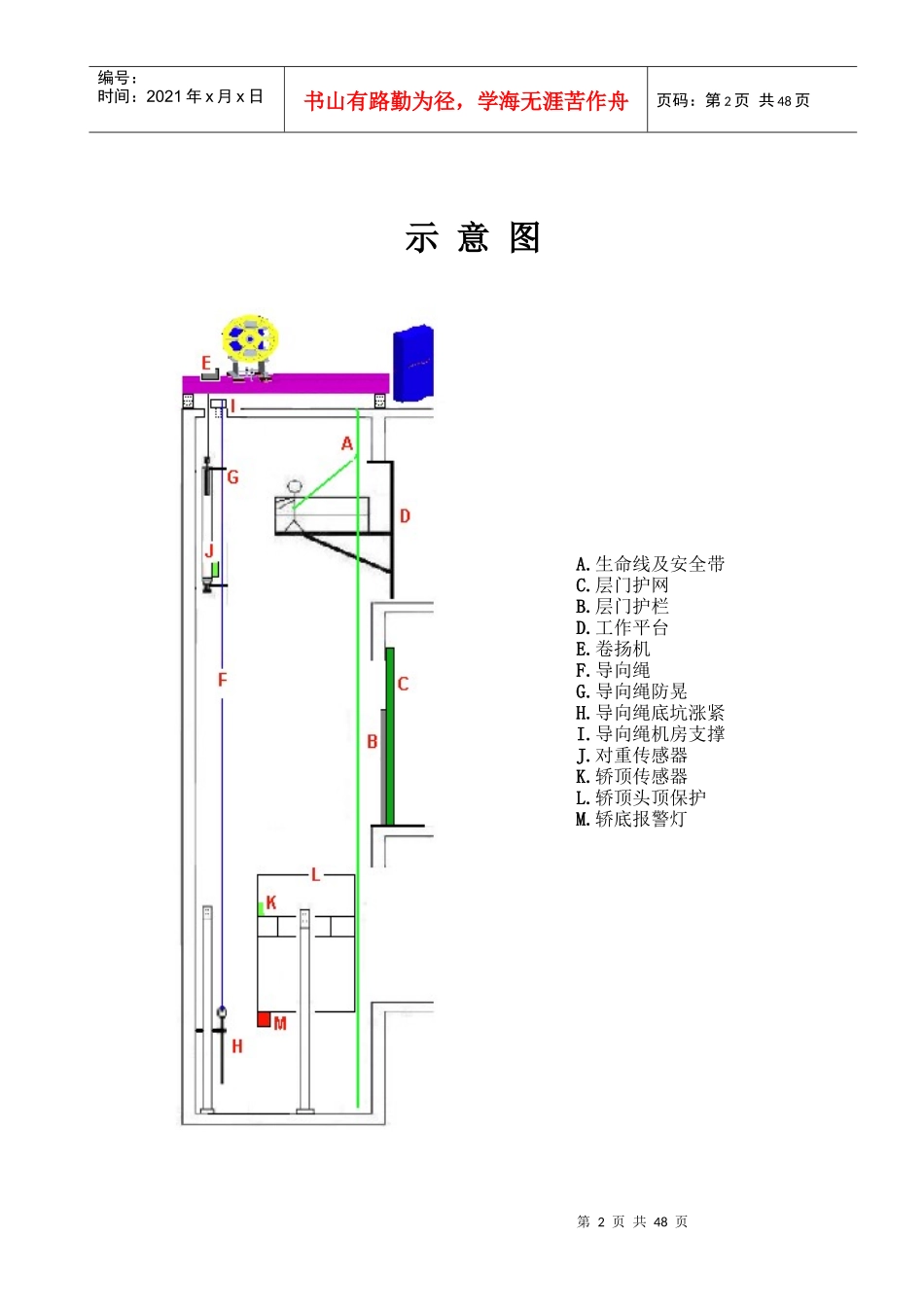

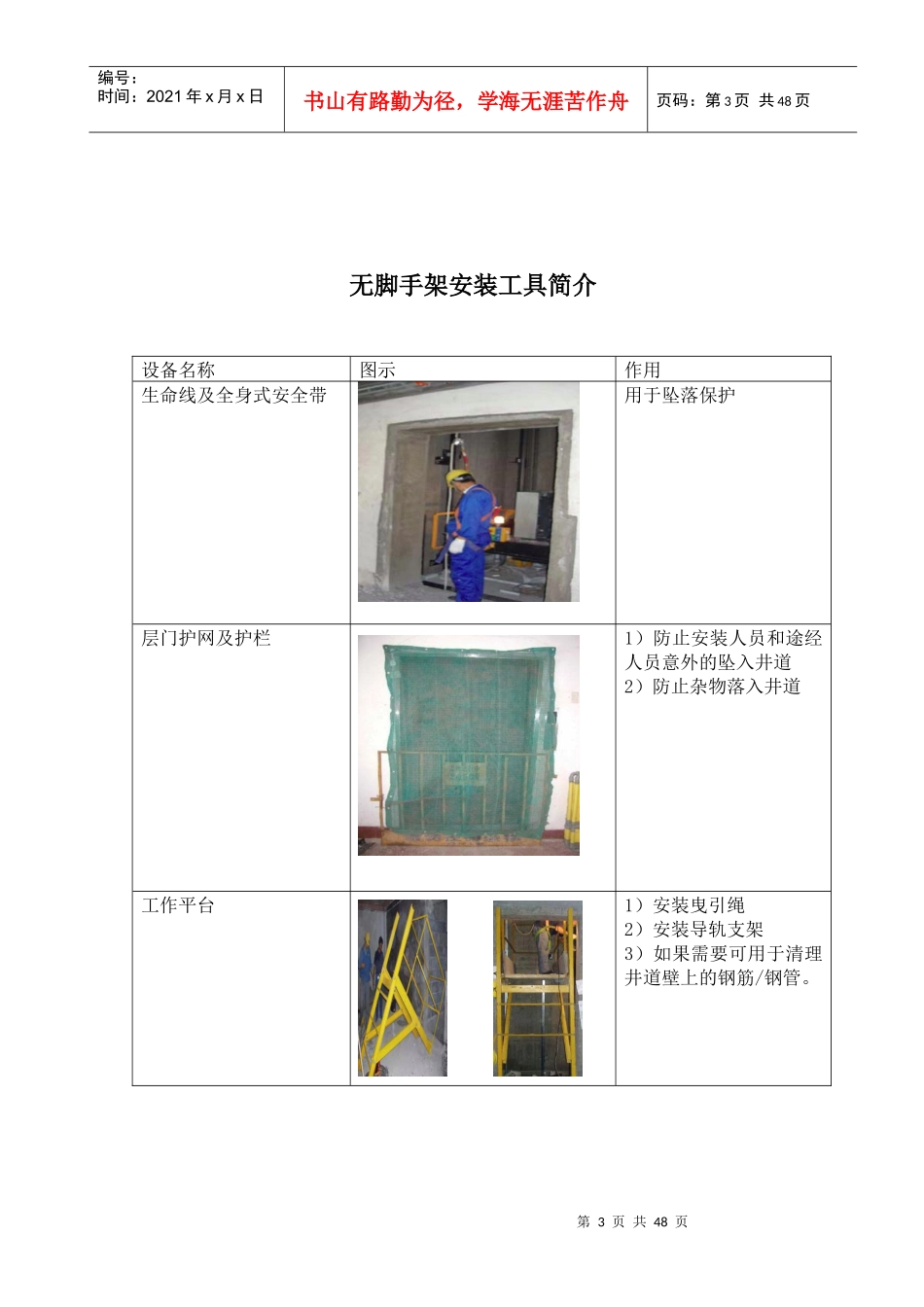

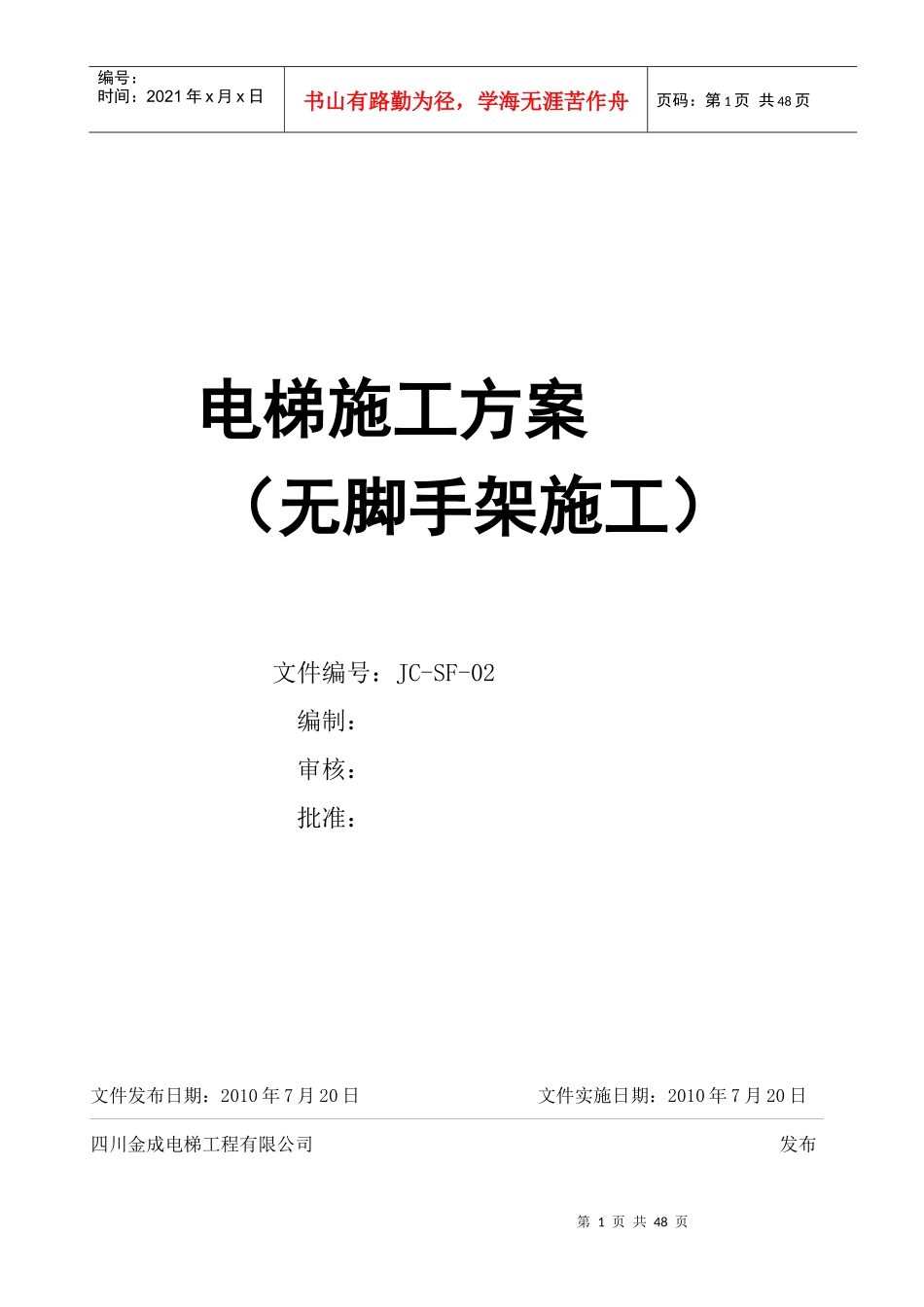

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页电梯施工方案（无脚手架施工）文件编号：JC-SF-02编制：审核：批准：文件发布日期：2010年7月20日文件实施日期：2010年7月20日四川金成电梯工程有限公司发布第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页示意图A.生命线及安全带C.层门护网B.层门护栏D.工作平台E.卷扬机F.导向绳G.导向绳防晃H.导向绳底坑涨紧I.导向绳机房支撑J.对重传感器K.轿顶传感器L.轿顶头顶保护M.轿底报警灯第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页无脚手架安装工具简介设备名称图示作用生命线及全身式安全带用于坠落保护层门护网及护栏1）防止安装人员和途经人员意外的坠入井道2）防止杂物落入井道工作平台1）安装曳引绳2）安装导轨支架3）如果需要可用于清理井道壁上的钢筋/钢管。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页卷扬机用于起吊重物和电梯部件。卷扬机额定载重不得小于本工艺所规定的载重量。不得将卷扬机起吊轿箱作为载人平台。导向绳在安装过程中，导向绳可以避免轿箱和对重碰撞危险。导向绳的防晃螺栓防晃螺栓的大小将限制对重架的晃动量导向绳涨紧用于调整导向绳的张紧力。第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页导向绳机房支撑导向绳在机房中被支撑起，这将保证绳不会被地面或尖锐的边缘磨损红外线接近式传感器红外线接近式传感器的发射端安装在对重架上接收端装在轿顶护栏上。用于警报对重和轿箱的靠近。轿顶头顶保护尽管门口已有保护，但是仍需头顶保护给安装人员提供额外的保护，防止落物。声光报警器声光报警器安装在轿厢底部。当电梯运行时，报警器发出声音并伴随着闪光，以此警示在井道内轿厢下工作的安装人员。第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页新型校导尺新型校导尺较为轻便使得导轨调整工作易于完成专用封线插头和声光报警器安装工不得自行封线，必须由调试员采用专用封线插头。第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页无脚手架安装工艺标准流程1）制定工作计划和安排工作流程至关重要，这将保证安装工作高效地进行。2）在开始安装工作之前必需预先做好与总包和分包的协调工作3）必须有计划的将材料分配到井道附近避免延误工期。现场调查准备工作向施工现场发货井道测量，样板定位制作样板安装机房、底坑设备与客户和总包见面进行相关事宜的讨论：注意需要三相电源确保足够、安全的材料储存空间1）符合总包指南2）制定材料发放计划3）安装所有的层门保护测量时必须站在层门护栏外进行。制作样板，放样板线这两个工序可以颠倒或同时进行，取决于建筑工程的情况而定。如需同时进行，所有机房孔洞必须封堵。第8页共48页第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共48页在底层安装工作平台安装第一段导轨拆除工作平台在顶层安装工作平台安装对重架及导向绳装置拼装轿厢起吊对重安装曳引绳安装限速器绳安装随动电缆安装轿顶设备如有需要，在平台上安装第二段导轨架和调整导轨。调整第一段导轨并严格保证它在标准公差要求范围之内。安装限速器涨紧设备。1)加入适量的对重铁。2)安装对重铁防跳。采用100mm的槽钢。平台安放好后必须用膨胀螺栓固定。必须由熟练工进行钻孔工作，以保证螺栓有足够的膨胀力。安装接近式传感器。安装接近式检测装置第9页共48页第8页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共48页定义及解释本安装工艺根据WWJSSS定义为临时电梯和安装平台方法。临时电梯是新的或已有的轿厢或轿厢的一部分被作为工作平台使用。注意：临时电梯上必须安装限速器和安全钳，才可启动。安装头顶保护轿顶、机房布线调试慢车安装其余导轨拆除顶层平台安装层门口设备和井...
