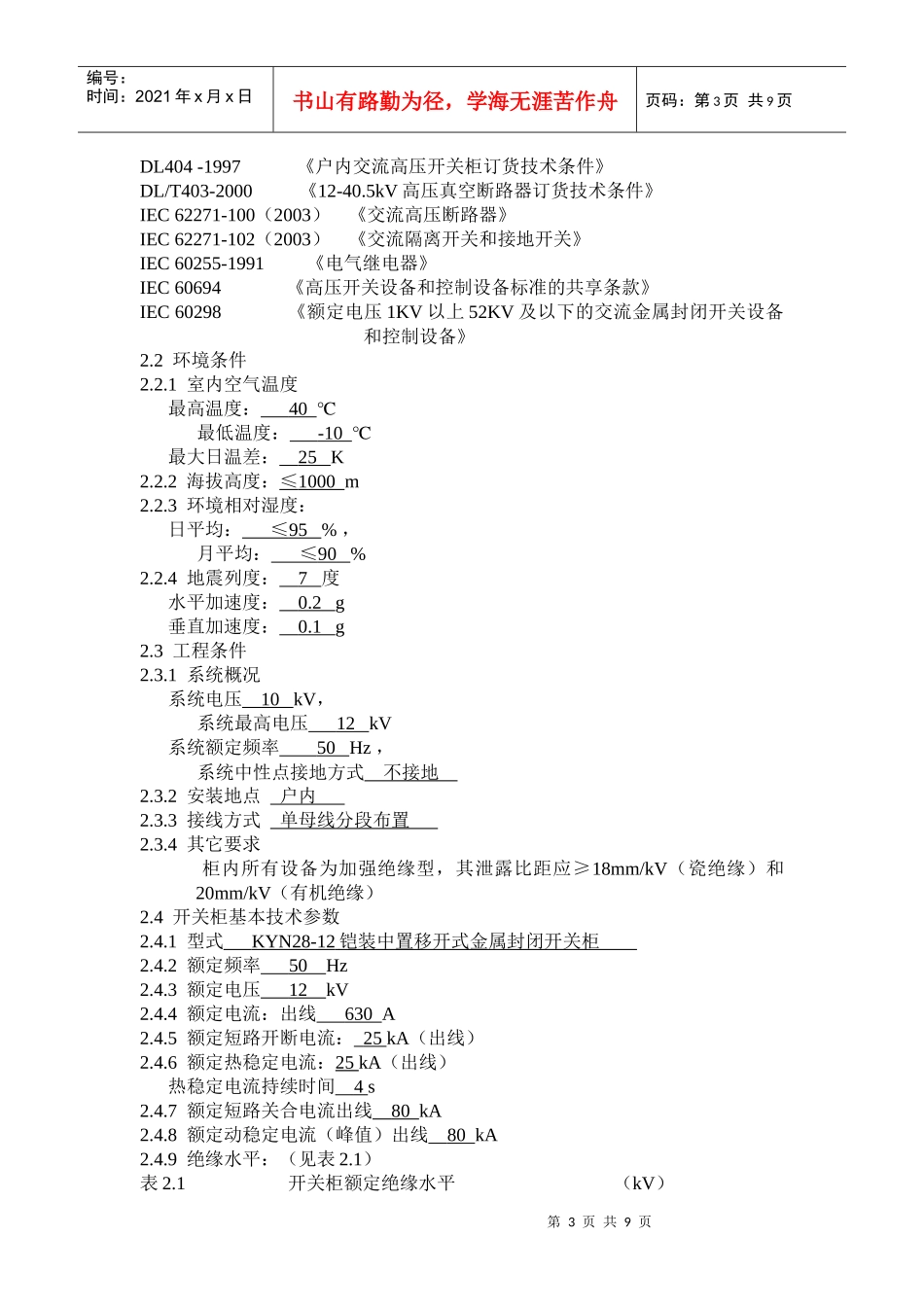

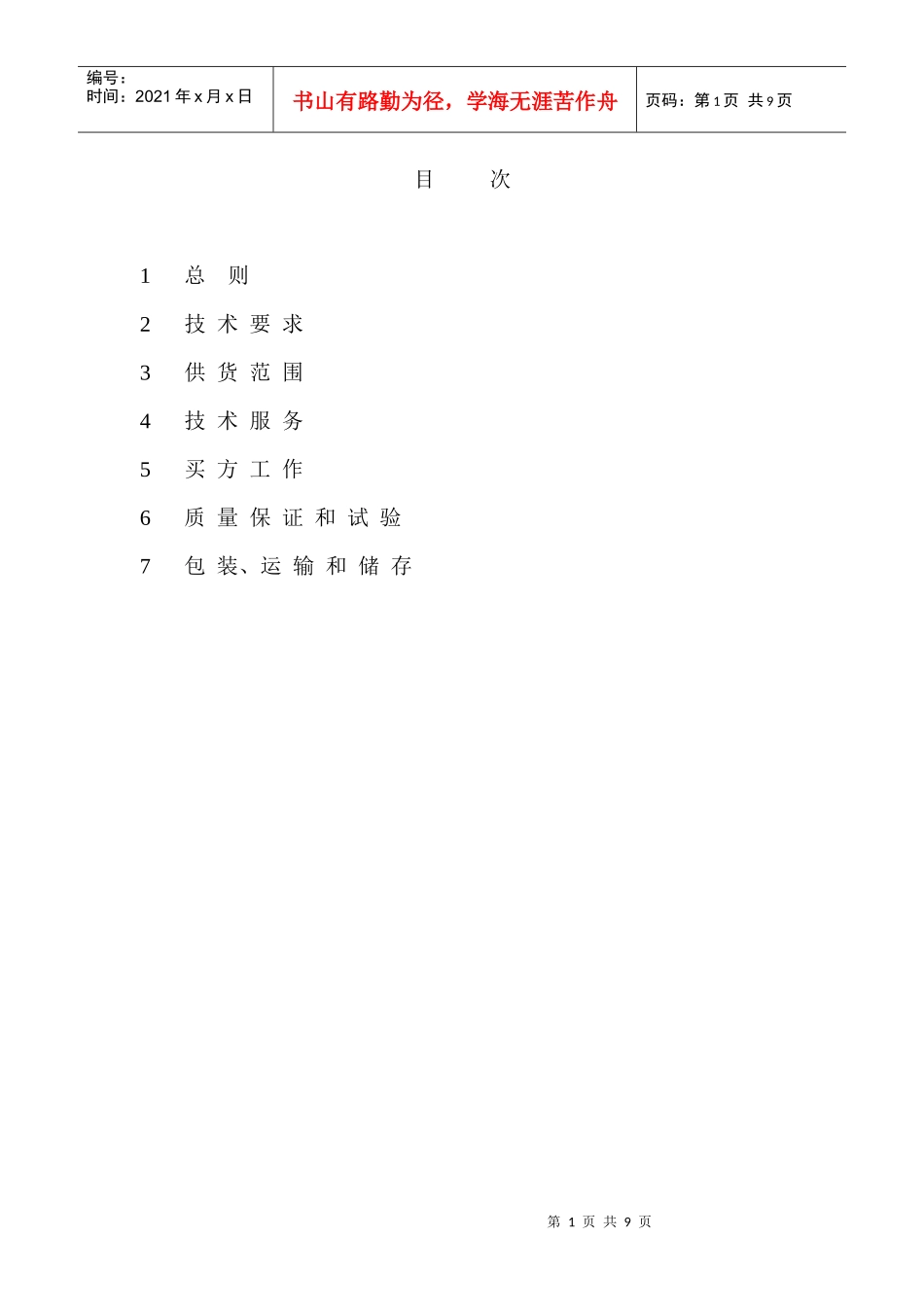

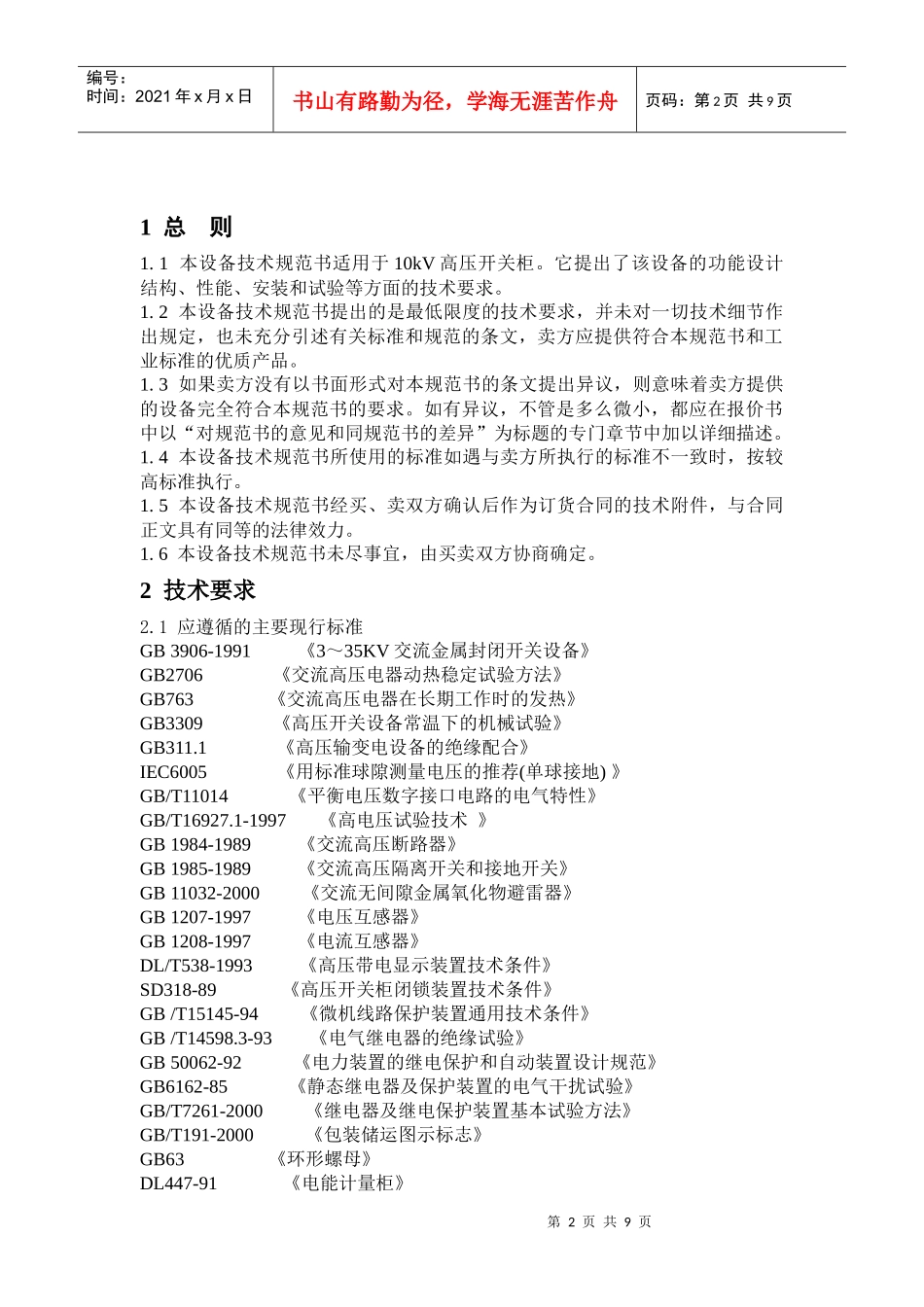

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页目次1总则2技术要求3供货范围4技术服务5买方工作6质量保证和试验7包装、运输和储存第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1总则1.1本设备技术规范书适用于10kV高压开关柜。它提出了该设备的功能设计结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜，由买卖双方协商确定。2技术要求2.1应遵循的主要现行标准GB3906-1991《3～35KV交流金属封闭开关设备》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB3309《高压开关设备常温下的机械试验》GB311.1《高压输变电设备的绝缘配合》IEC6005《用标准球隙测量电压的推荐(单球接地)》GB/T11014《平衡电压数字接口电路的电气特性》GB/T16927.1-1997《高电压试验技术》GB1984-1989《交流高压断路器》GB1985-1989《交流高压隔离开关和接地开关》GB11032-2000《交流无间隙金属氧化物避雷器》GB1207-1997《电压互感器》GB1208-1997《电流互感器》DL/T538-1993《高压带电显示装置技术条件》SD318-89《高压开关柜闭锁装置技术条件》GB/T15145-94《微机线路保护装置通用技术条件》GB/T14598.3-93《电气继电器的绝缘试验》GB50062-92《电力装置的继电保护和自动装置设计规范》GB6162-85《静态继电器及保护装置的电气干扰试验》GB/T7261-2000《继电器及继电保护装置基本试验方法》GB/T191-2000《包装储运图示标志》GB63《环形螺母》DL447-91《电能计量柜》第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页DL404-1997《户内交流高压开关柜订货技术条件》DL/T403-2000《12-40.5kV高压真空断路器订货技术条件》IEC62271-100（2003）《交流高压断路器》IEC62271-102（2003）《交流隔离开关和接地开关》IEC60255-1991《电气继电器》IEC60694《高压开关设备和控制设备标准的共享条款》IEC60298《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》2.2环境条件2.2.1室内空气温度最高温度：40℃最低温度：-10℃最大日温差：25K2.2.2海拔高度：≤1000m2.2.3环境相对湿度：日平均：≤95%，月平均：≤90%2.2.4地震列度：7度水平加速度：0.2g垂直加速度：0.1g2.3工程条件2.3.1系统概况系统电压10kV，系统最高电压12kV系统额定频率50Hz，系统中性点接地方式不接地2.3.2安装地点户内2.3.3接线方式单母线分段布置2.3.4其它要求柜内所有设备为加强绝缘型，其泄露比距应≥18mm/kV（瓷绝缘）和20mm/kV（有机绝缘）2.4开关柜基本技术参数2.4.1型式KYN28-12铠装中置移开式金属封闭开关柜2.4.2额定频率50Hz2.4.3额定电压12kV2.4.4额定电流：出线630A2.4.5额定短路开断电流：25kA（出线）2.4.6额定热稳定电流：25kA（出线）热稳定电流持续时间4s2.4.7额定短路关合电流出线80kA2.4.8额定动稳定电流（峰值）出线80kA2.4.9绝缘水平：（见表2.1）表2.1开关柜额定绝缘水平（kV）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页额定电压雷电冲击耐压（峰值）操作冲击耐压（峰值）1min工频耐压（有效值）相对地隔离断口间相对地相间断口间相对地隔离断口间10758542482.5结构2.5.1开关柜是全封闭型，高压开关柜的母线室、开关室、电缆室、低压控制小室进行金属全分隔，并具有各自独立的过压释放通道。柜的...
