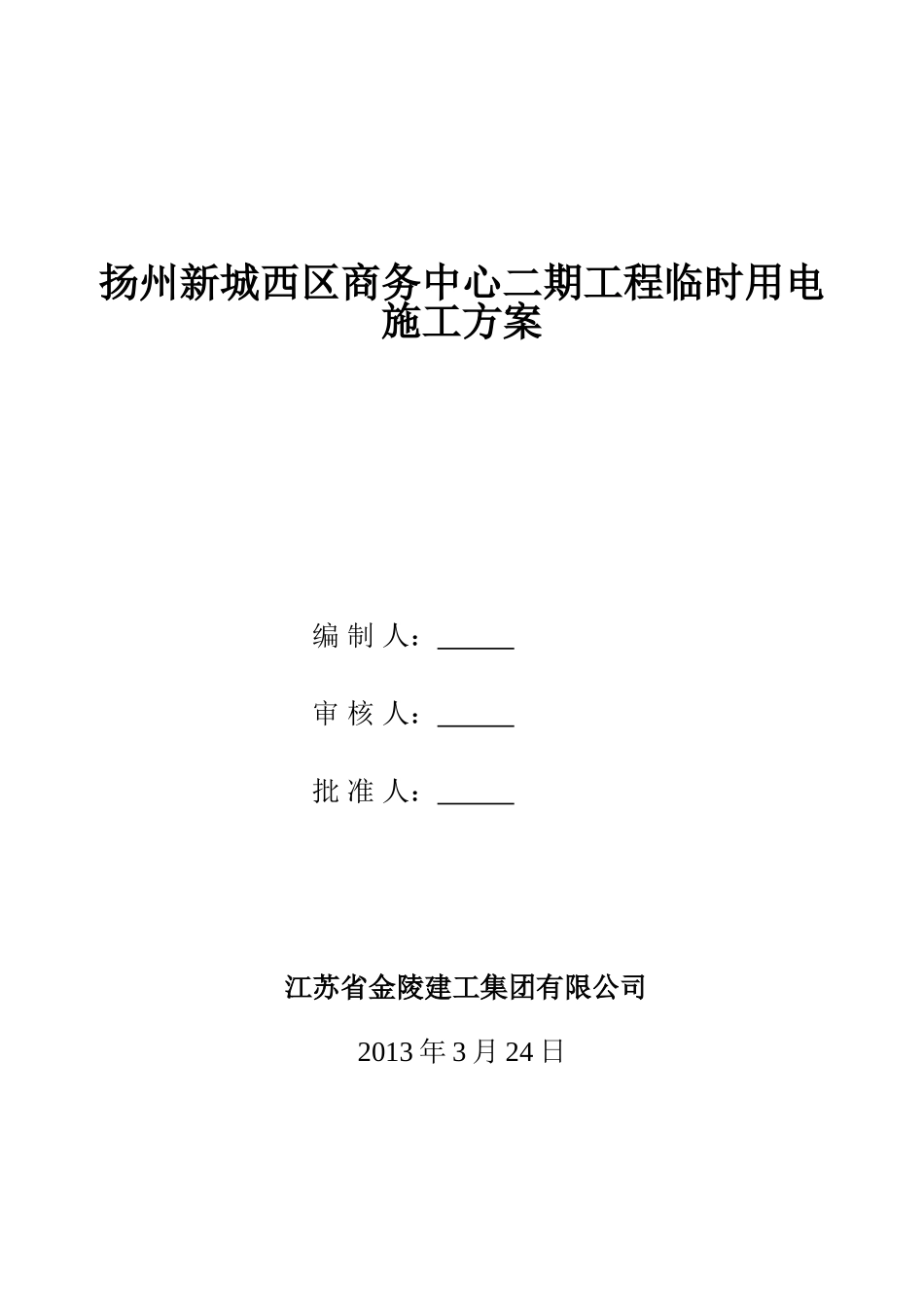

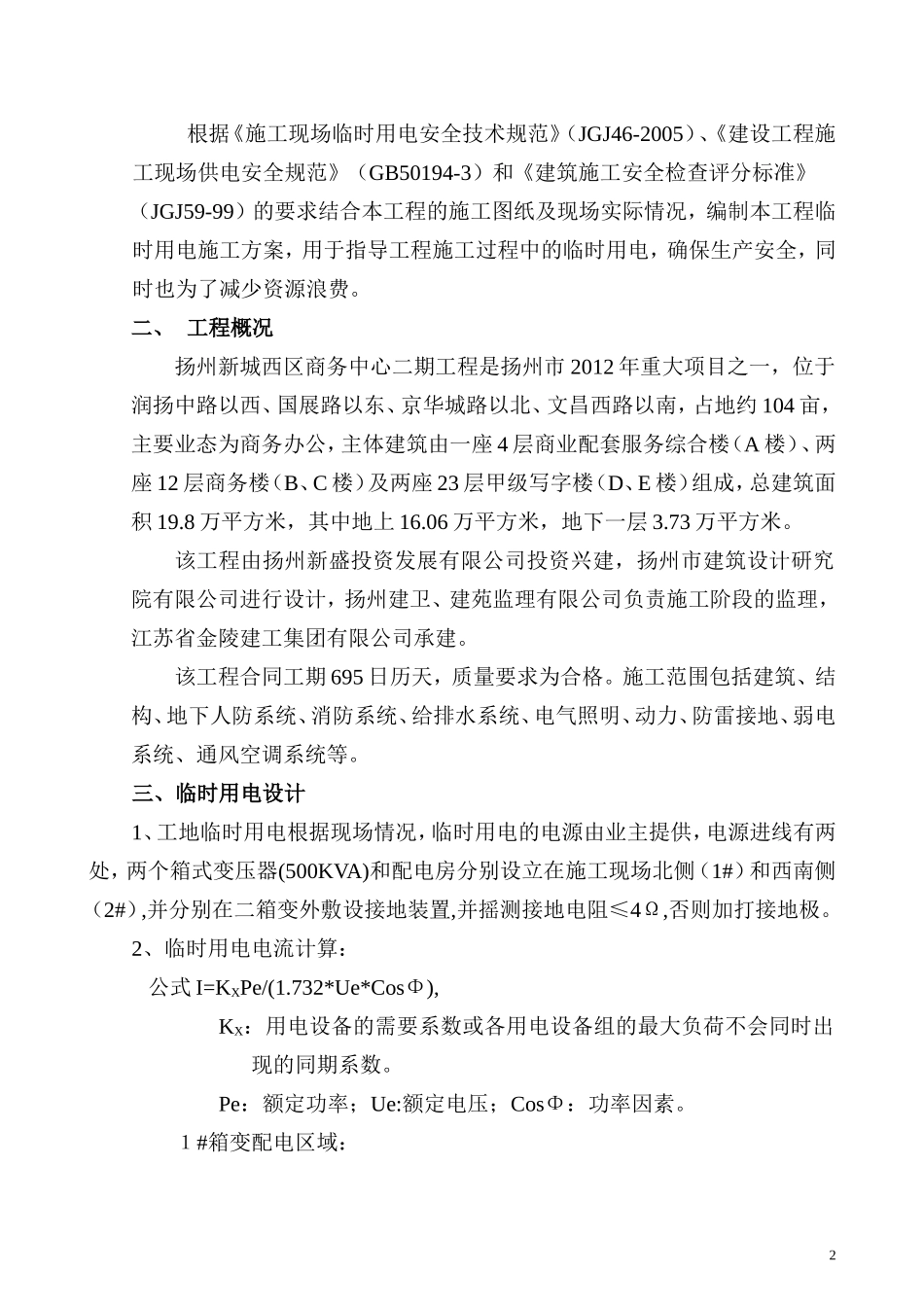

扬州新城西区商务中心二期工程临时用电施工方案编 制 人： 审 核 人： 批 准 人： 江苏省金陵建工集团有限公司2013 年 3 月 24 日目 录一、编制依据二、工程概况三、临时用电设计四、临时用电管理网络五、临时用电配电系统图六、临时用电施工和电气防火措施七、临时用电安全安装验收八、电气作业的安全与操作要求九、现场临时电工安全生产职责十、工地临时用电平面图一、 编制依据1根据《施工现场临时用电安全技术规范》（JGJ46-2005）、《建设工程施工现场供电安全规范》（GB50194-3）和《建筑施工安全检查评分标准》（JGJ59-99）的要求结合本工程的施工图纸及现场实际情况，编制本工程临时用电施工方案，用于指导工程施工过程中的临时用电，确保生产安全，同时也为了减少资源浪费。二、 工程概况扬州新城西区商务中心二期工程是扬州市 2012 年重大项目之一，位于润扬中路以西、国展路以东、京华城路以北、文昌西路以南，占地约 104 亩，主要业态为商务办公，主体建筑由一座 4 层商业配套服务综合楼（A 楼）、两座 12 层商务楼（B、C 楼）及两座 23 层甲级写字楼（D、E 楼）组成，总建筑面积 19.8 万平方米，其中地上 16.06 万平方米，地下一层 3.73 万平方米。该工程由扬州新盛投资发展有限公司投资兴建，扬州市建筑设计研究院有限公司进行设计，扬州建卫、建苑监理有限公司负责施工阶段的监理，江苏省金陵建工集团有限公司承建。该工程合同工期 695 日历天，质量要求为合格。施工范围包括建筑、结构、地下人防系统、消防系统、给排水系统、电气照明、动力、防雷接地、弱电系统、通风空调系统等。三、临时用电设计1、工地临时用电根据现场情况，临时用电的电源由业主提供，电源进线有两处，两个箱式变压器(500KVA)和配电房分别设立在施工现场北侧（1#）和西南侧（2#）,并分别在二箱变外敷设接地装置,并摇测接地电阻≤4Ω,否则加打接地极。2、临时用电电流计算： 公式 I=KXPe/(1.732*Ue*CosΦ),KX：用电设备的需要系数或各用电设备组的最大负荷不会同时出现的同期系数。Pe：额定功率；Ue:额定电压；CosΦ：功率因素。 １#箱变配电区域：2a.塔吊：I= 0.3* 96Kw/(1.732*0.38*0.7) =62.5Ab.电梯：I= 0.3* 50Kw/(1.732*0.38*0.7) =32.6Ac.对焊机：I= 0.35* 150Kw/(1.732*0.38*0.7) =114Ad.钢筋机械：I=0.7* (5.6+15+11)Kw/(1.732*0.38*0.7)= 48Ae.搅拌机、震动棒、震动器：I=0.4*（8+16.5+7.7）K...
