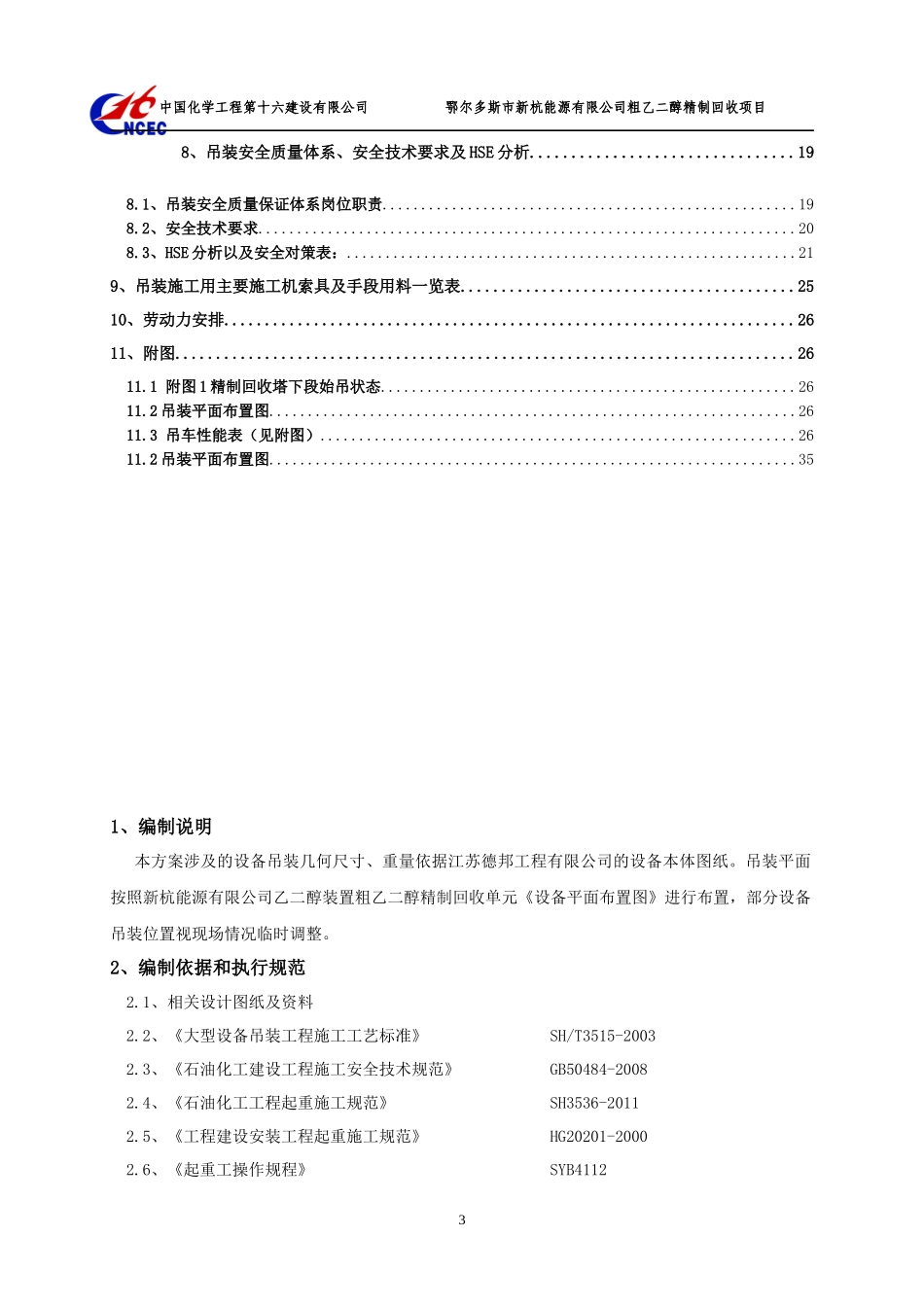

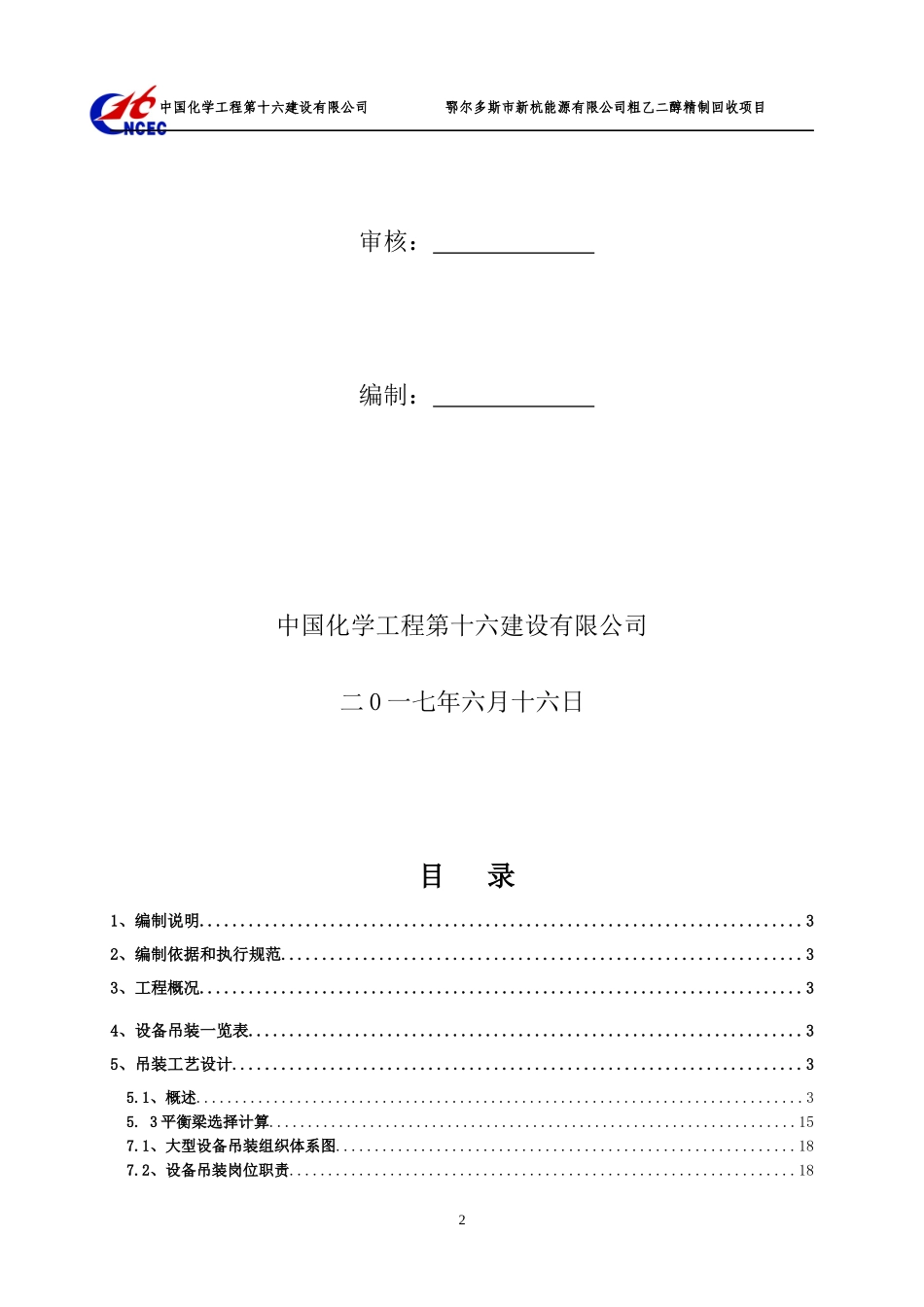

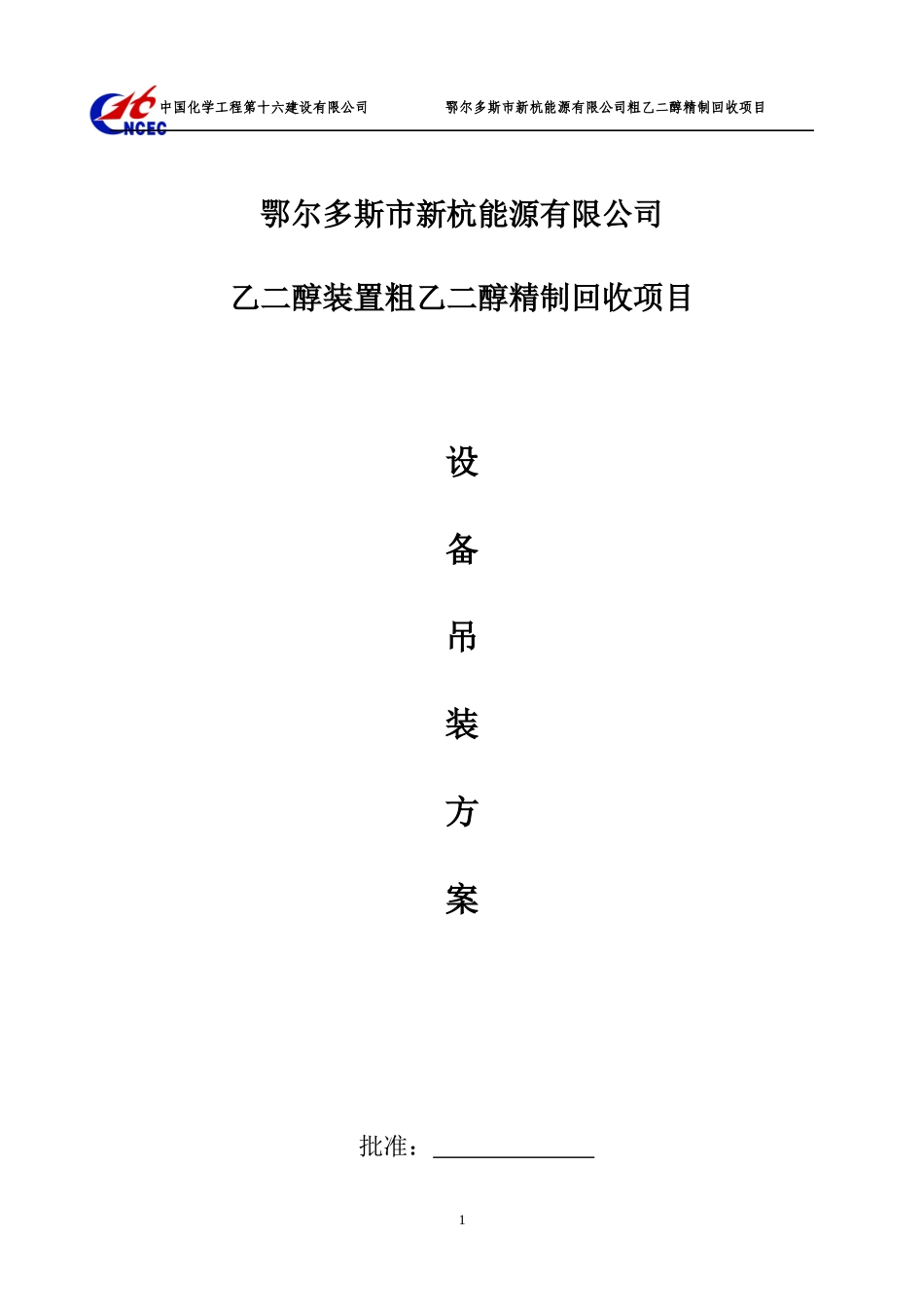

中国化学工程第十六建设有限公司鄂尔多斯市新杭能源有限公司粗乙二醇精制回收项目鄂尔多斯市新杭能源有限公司乙二醇装置粗乙二醇精制回收项目设备吊装方案批准：1中国化学工程第十六建设有限公司鄂尔多斯市新杭能源有限公司粗乙二醇精制回收项目审核：编制：中国化学工程第十六建设有限公司二0一七年六月十六日目录1、编制说明..........................................................................32、编制依据和执行规范................................................................33、工程概况..........................................................................34、设备吊装一览表....................................................................35、吊装工艺设计......................................................................35.1、概述..............................................................................35.3平衡梁选择计算....................................................................157.1、大型设备吊装组织体系图...........................................................187.2、设备吊装岗位职责.................................................................182中国化学工程第十六建设有限公司鄂尔多斯市新杭能源有限公司粗乙二醇精制回收项目8、吊装安全质量体系、安全技术要求及HSE分析................................198.1、吊装安全质量保证体系岗位职责.....................................................198.2、安全技术要求.....................................................................208.3、HSE分析以及安全对策表：..........................................................219、吊装施工用主要施工机索具及手段用料一览表.........................................2510、劳动力安排......................................................................2611、附图............................................................................2611.1附图1精制回收塔下段始吊状态.....................................................2611.2吊装平面布置图....................................................................2611.3吊车性能表（见附图）.............................................................2611.2吊装平面布置图....................................................................351、编制说明本方案涉及的设备吊装几何尺寸、重量依据江苏德邦工程有限公司的设备本体图纸。吊装平面按照新杭能源有限公司乙二醇装置粗乙二醇精制回收单元《设备平面布置图》进行布置，部分设备吊装位置视现场情况临时调整。2、编制依据和执行规范2.1、相关设计图纸及资料2.2、《大型设备吊装工程施工工艺标准》SH/T3515-20032.3、《石油化工建设工程施工安全技术规范》GB50484-20082.4、《石油化工工程起重施工规范》SH3536-20112.5、《工程建设安装工程起重施工规范》HG20201-20002.6、《起重工操作规程》SYB41123中国化学工程第十六建设有限公司鄂尔多斯市新杭能源有限公司粗乙二醇精制回收项目2.7、《起重吊装常用数据手册》杨文渊2.8、吊车性能表3、工程概况新杭能源有限公司乙二醇装置粗乙二醇精制回收单元由我单位负责设备安装等工作，有2台设备需用100T以上的吊车完成吊装，根据设备特点及现场施工环境，为保证大、中型设备吊装顺利完成，特编制此吊装方案作为施工指导。4、设备吊装一览表序号位号名称规格（mm）安装标高（m）吊装重量（T）主吊车备注11905-C-301粗乙二醇回收塔上段/下段φ2800×25000/φ2800×φ420000/EL+42.030/60500t立式21905-E-301粗乙二醇回收塔再沸器φ2400×7635EL+6.6431.6100t立式5、吊装工艺设计5.1、概述5.1.1、编制设备吊装方案的基本原则或思路：安全可靠、稳妥可行、技术先进、经济合理、尽量减少高空作业。5.1.2、根据各设备的吊装重量、吊装高度、现场具体条件及工期要求等，结合本...
