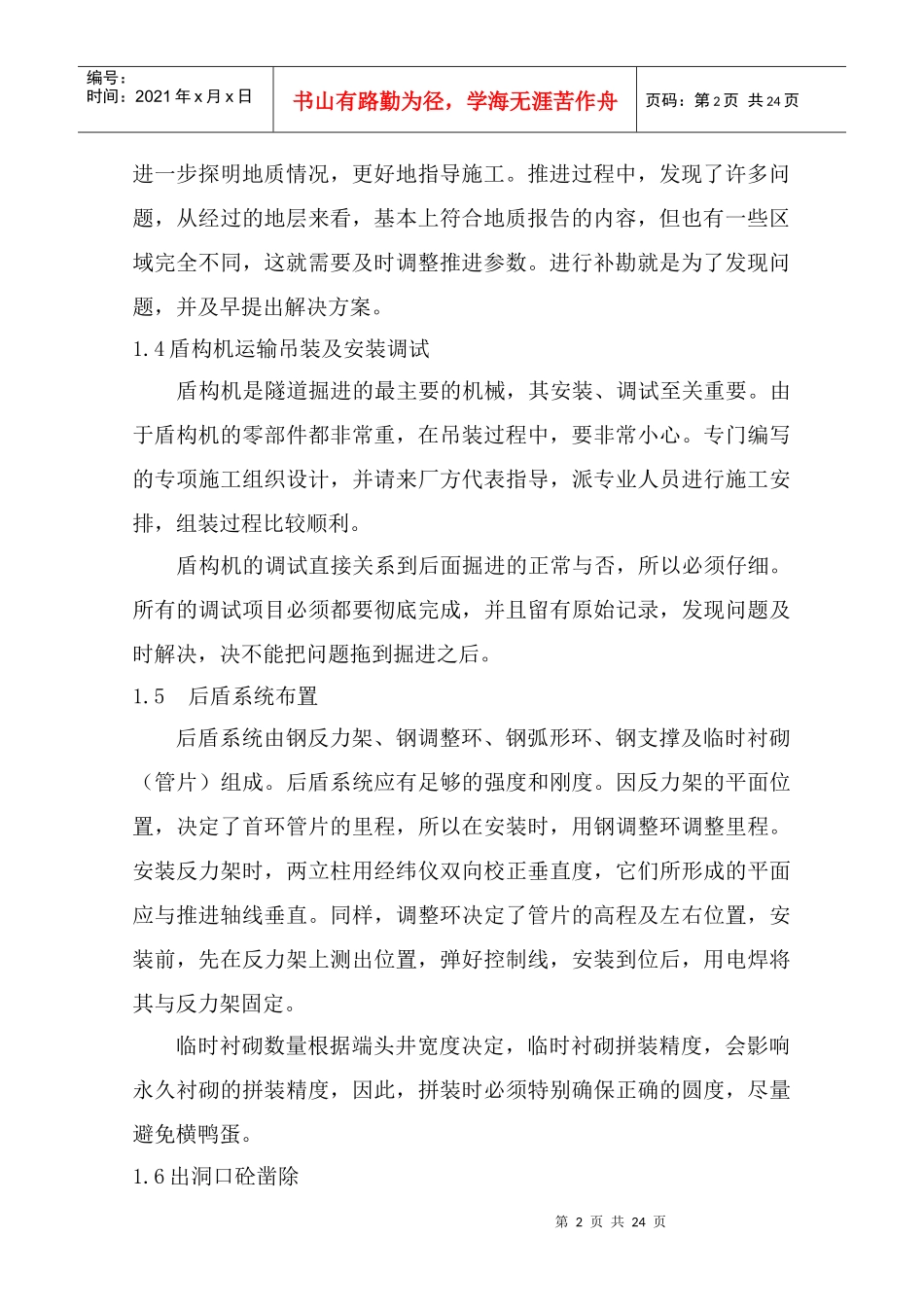

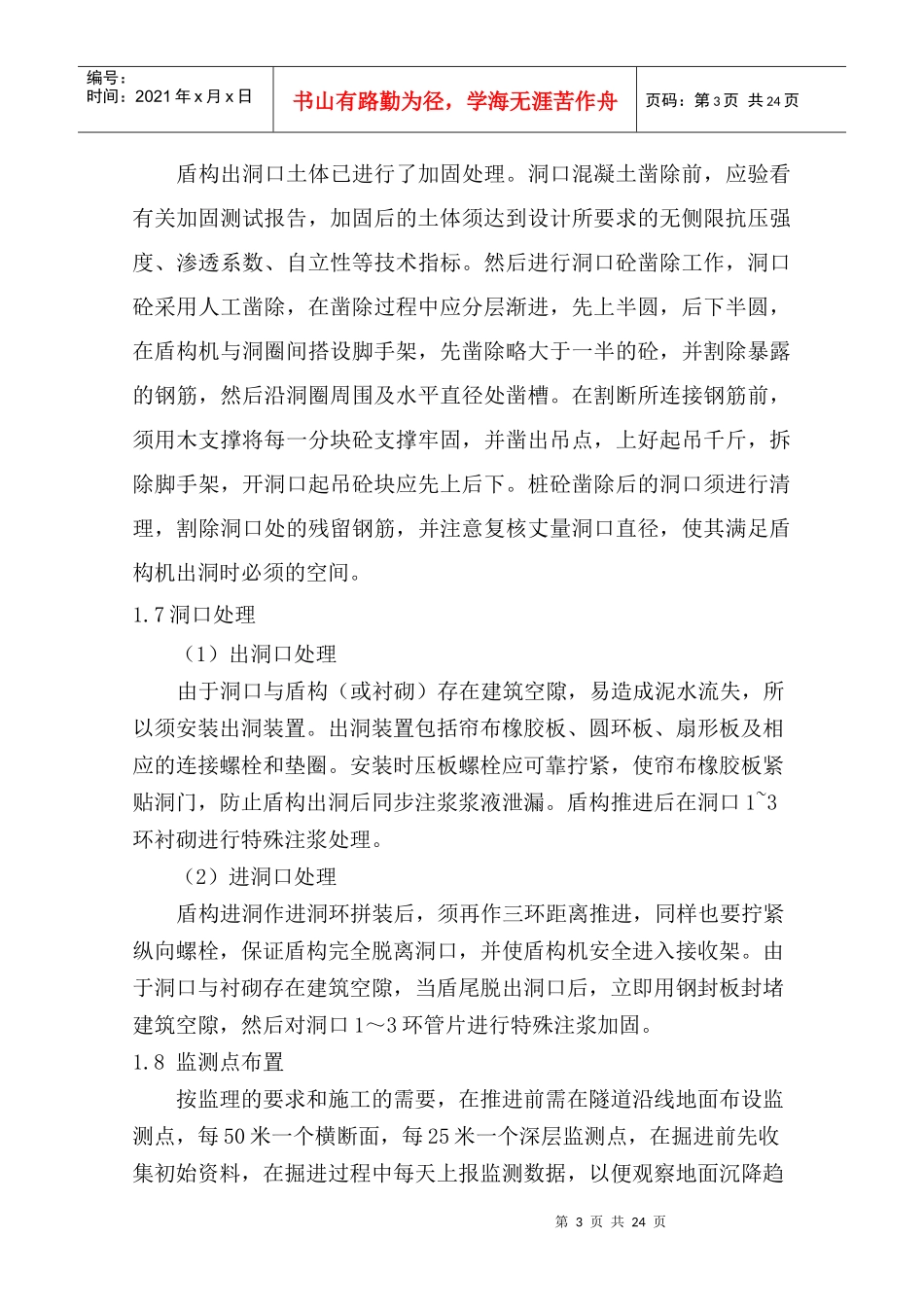

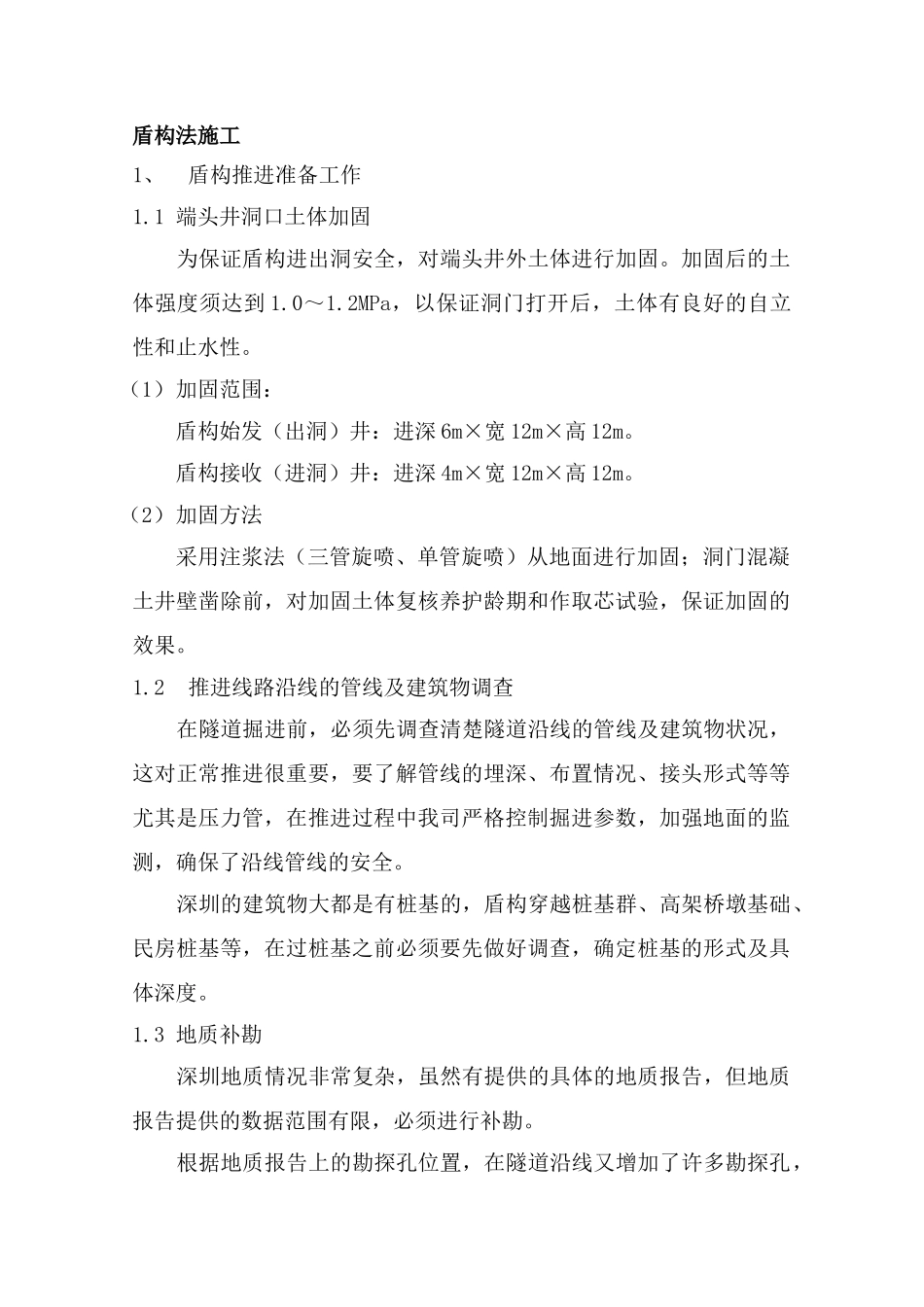

盾构法施工1、盾构推进准备工作1.1端头井洞口土体加固为保证盾构进出洞安全,对端头井外土体进行加固。加固后的土体强度须达到1.0~1.2MPa,以保证洞门打开后,土体有良好的自立性和止水性。(1)加固范围:盾构始发(出洞)井:进深6m×宽12m×高12m。盾构接收(进洞)井:进深4m×宽12m×高12m。(2)加固方法采用注浆法(三管旋喷、单管旋喷)从地面进行加固;洞门混凝土井壁凿除前,对加固土体复核养护龄期和作取芯试验,保证加固的效果。1.2推进线路沿线的管线及建筑物调查在隧道掘进前,必须先调查清楚隧道沿线的管线及建筑物状况,这对正常推进很重要,要了解管线的埋深、布置情况、接头形式等等尤其是压力管,在推进过程中我司严格控制掘进参数,加强地面的监测,确保了沿线管线的安全。深圳的建筑物大都是有桩基的,盾构穿越桩基群、高架桥墩基础、民房桩基等,在过桩基之前必须要先做好调查,确定桩基的形式及具体深度。1.3地质补勘深圳地质情况非常复杂,虽然有提供的具体的地质报告,但地质报告提供的数据范围有限,必须进行补勘。根据地质报告上的勘探孔位置,在隧道沿线又增加了许多勘探孔,第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页进一步探明地质情况,更好地指导施工。推进过程中,发现了许多问题,从经过的地层来看,基本上符合地质报告的内容,但也有一些区域完全不同,这就需要及时调整推进参数。进行补勘就是为了发现问题,并及早提出解决方案。1.4盾构机运输吊装及安装调试盾构机是隧道掘进的最主要的机械,其安装、调试至关重要。由于盾构机的零部件都非常重,在吊装过程中,要非常小心。专门编写的专项施工组织设计,并请来厂方代表指导,派专业人员进行施工安排,组装过程比较顺利。盾构机的调试直接关系到后面掘进的正常与否,所以必须仔细。所有的调试项目必须都要彻底完成,并且留有原始记录,发现问题及时解决,决不能把问题拖到掘进之后。1.5后盾系统布置后盾系统由钢反力架、钢调整环、钢弧形环、钢支撑及临时衬砌(管片)组成。后盾系统应有足够的强度和刚度。因反力架的平面位置,决定了首环管片的里程,所以在安装时,用钢调整环调整里程。安装反力架时,两立柱用经纬仪双向校正垂直度,它们所形成的平面应与推进轴线垂直。同样,调整环决定了管片的高程及左右位置,安装前,先在反力架上测出位置,弹好控制线,安装到位后,用电焊将其与反力架固定。临时衬砌数量根据端头井宽度决定,临时衬砌拼装精度,会影响永久衬砌的拼装精度,因此,拼装时必须特别确保正确的圆度,尽量避免横鸭蛋。1.6出洞口砼凿除第3页共24页第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页盾构出洞口土体已进行了加固处理。洞口混凝土凿除前,应验看有关加固测试报告,加固后的土体须达到设计所要求的无侧限抗压强度、渗透系数、自立性等技术指标。然后进行洞口砼凿除工作,洞口砼采用人工凿除,在凿除过程中应分层渐进,先上半圆,后下半圆,在盾构机与洞圈间搭设脚手架,先凿除略大于一半的砼,并割除暴露的钢筋,然后沿洞圈周围及水平直径处凿槽。在割断所连接钢筋前,须用木支撑将每一分块砼支撑牢固,并凿出吊点,上好起吊千斤,拆除脚手架,开洞口起吊砼块应先上后下。桩砼凿除后的洞口须进行清理,割除洞口处的残留钢筋,并注意复核丈量洞口直径,使其满足盾构机出洞时必须的空间。1.7洞口处理(1)出洞口处理由于洞口与盾构(或衬砌)存在建筑空隙,易造成泥水流失,所以须安装出洞装置。出洞装置包括帘布橡胶板、圆环板、扇形板及相应的连接螺栓和垫圈。安装时压板螺栓应可靠拧紧,使帘布橡胶板紧贴洞门,防止盾构出洞后同步注浆浆液泄漏。盾构推进后在洞口1~3环衬砌进行特殊注浆处理。(2)进洞口处理盾构进洞作进洞环拼装后,须再作三环距离推进,同样也要拧紧纵向螺栓,保证盾构完全脱离洞口,并使盾构机安全进入接收架。由于洞口与衬砌存在建筑空隙,当盾尾脱出洞口后,立即用钢封板封堵建筑空隙,然后对洞口1~3环管片进行特殊注浆加固。1.8监测点布置按监理的要求和施...
