10kV开闭站KYN28高压开关柜技术规范VIP专享VIP免费

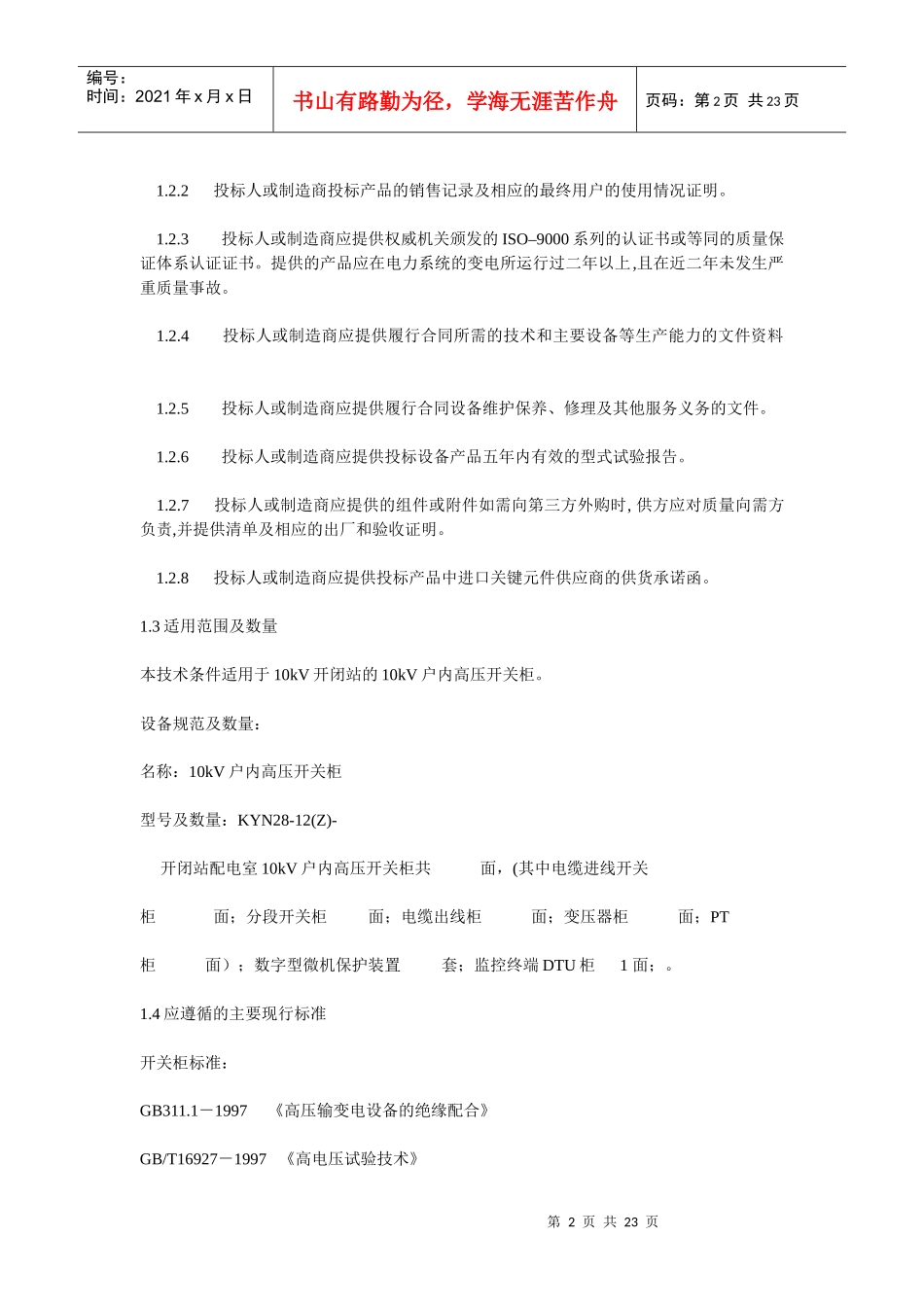

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页10kV开闭站KYN28高压开关柜招标技术规范10kV开闭站户内高压开关柜订货技术规范1.总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。投标人提供的产品应符合招标文件所规定的要求。1.1.3本招标文件技术规范提出了对产品的技术参数、性能、结构、试验等方面的技术要求。1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。1.2投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。1.2.1投标人或制造商应提供产品资质证书（包括产品生产许可证、产品鉴定证书等）；第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1.2.2投标人或制造商投标产品的销售记录及相应的最终用户的使用情况证明。1.2.3投标人或制造商应提供权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。提供的产品应在电力系统的变电所运行过二年以上,且在近二年未发生严重质量事故。1.2.4投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料1.2.5投标人或制造商应提供履行合同设备维护保养、修理及其他服务义务的文件。1.2.6投标人或制造商应提供投标设备产品五年内有效的型式试验报告。1.2.7投标人或制造商应提供的组件或附件如需向第三方外购时,供方应对质量向需方负责,并提供清单及相应的出厂和验收证明。1.2.8投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函。1.3适用范围及数量本技术条件适用于10kV开闭站的10kV户内高压开关柜。设备规范及数量：名称：10kV户内高压开关柜型号及数量：KYN28-12(Z)-开闭站配电室10kV户内高压开关柜共面，(其中电缆进线开关柜面；分段开关柜面；电缆出线柜面；变压器柜面；PT柜面）；数字型微机保护装置套；监控终端DTU柜1面；。1.4应遵循的主要现行标准开关柜标准：GB311.1－1997《高压输变电设备的绝缘配合》GB/T16927－1997《高电压试验技术》第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页DL/T620－1997《交流电气装置的过电压保护和绝缘配合》GB763－90《交流高压电器在长期工作时的发热》GB1408－89《固体绝缘材料工频电气强度的试验方法》GB2706－89《交流高压电器动、热稳定试验方法》GB3309－89《高压开关设备常温下的机械试验》GB3804－90《3～63kV交流高压负荷开关》GB7354－87《局部放电测量》GB11022－89《高压开关设备通用技术条件》SD/T318－89《高压开关柜闭锁装置技术条件》DL/T402－91《交流高压断路器订货技术条件》DL/T486－92《交流高压隔离开关订货技术条件》DL/T539－93《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T404－97《户内交流高压开关柜订货技术条件》DL/T593－96《高压开关设备的共用订货技术条件》华北电力集团公司《电力设备交接和预防性试验规程》2000版以及其它相关标准。保护标准（1）GB14285－93继电保护和安全自...
