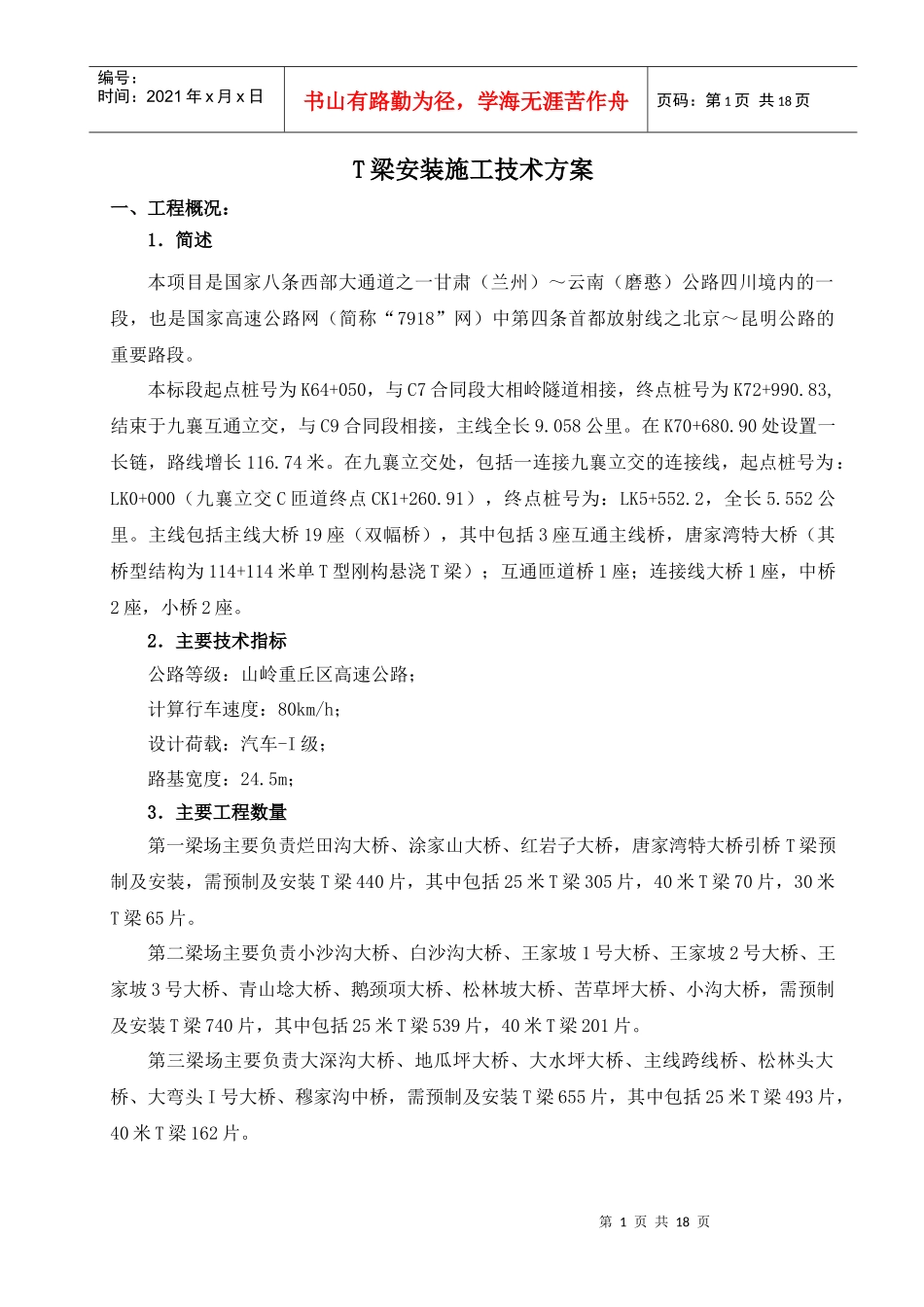

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页T梁安装施工技术方案一、工程概况：1．简述本项目是国家八条西部大通道之一甘肃（兰州）～云南（磨憨）公路四川境内的一段，也是国家高速公路网（简称“7918”网）中第四条首都放射线之北京～昆明公路的重要路段。本标段起点桩号为K64+050，与C7合同段大相岭隧道相接，终点桩号为K72+990.83,结束于九襄互通立交，与C9合同段相接，主线全长9.058公里。在K70+680.90处设置一长链，路线增长116.74米。在九襄立交处，包括一连接九襄立交的连接线，起点桩号为：LK0+000（九襄立交C匝道终点CK1+260.91），终点桩号为：LK5+552.2，全长5.552公里。主线包括主线大桥19座（双幅桥），其中包括3座互通主线桥，唐家湾特大桥（其桥型结构为114+114米单T型刚构悬浇T梁）；互通匝道桥1座；连接线大桥1座，中桥2座，小桥2座。2．主要技术指标公路等级：山岭重丘区高速公路；计算行车速度：80km/h；设计荷载：汽车-I级；路基宽度：24.5m；3．主要工程数量第一梁场主要负责烂田沟大桥、涂家山大桥、红岩子大桥，唐家湾特大桥引桥T梁预制及安装，需预制及安装T梁440片，其中包括25米T梁305片，40米T梁70片，30米T梁65片。第二梁场主要负责小沙沟大桥、白沙沟大桥、王家坡1号大桥、王家坡2号大桥、王家坡3号大桥、青山埝大桥、鹅颈项大桥、松林坡大桥、苦草坪大桥、小沟大桥，需预制及安装T梁740片，其中包括25米T梁539片，40米T梁201片。第三梁场主要负责大深沟大桥、地瓜坪大桥、大水坪大桥、主线跨线桥、松林头大桥、大弯头I号大桥、穆家沟中桥，需预制及安装T梁655片，其中包括25米T梁493片，40米T梁162片。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页4．T梁安装吊装重量：梁长部位吊装重量（KN）备注25米内梁58050、80伸缩缝外梁569(562)内梁582160伸缩缝外梁573(565)30米内梁75250、80伸缩缝外梁734(725)内梁755160伸缩缝外梁539(730)40米内梁116250、80伸缩缝外梁1122(1110)内梁1165160伸缩缝外梁1128(1116)注：上表中带括号的数字，括号内用于整体式路幅24.5米，括号外数字用于分离式路幅24.5米，无括号的数字为二者共用。二、资源配备：1．人员：为了保证现场科学管理，保质量促进度，根据工程需要人员配备如下：⑴、第一梁场项目负责人：1人、施工队长1人、施工员2人、技术员2人、安全员1人、电工1人、电焊工2人、材料保管1人、材料员1人、机械操作工5人、修理工、4人。⑵、第二梁场项目负责人：1人、施工队长1人、施工员2人、技术员2人、安全员1人、电工1人、电焊工2人、材料保管1人、材料员1人、机械操作工6人、修理工、4人。⑶、第三梁场项目负责人：1人、施工队长1人、施工员2人、技术员2人、安全员1人、电工1第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页人、电焊工2人、材料保管1人、材料员1人、机械操作工6人、修理工、4人。2．施工机械设备：每梁场均配备：LBQJ140/40架桥机一台，LBMQ70×2/43m-8m门式起重机一台，运梁炮车三台，BX500－1焊机两台，气割工具一套、大锤、扳手、绳套等按需配齐。三、编制依据本施工技术方案的编制以下列文件和资料为依据：1、《两阶段施工图设计文件》（2007年7月下发）2、《装配式预应力混凝土简支T梁》（2007年7月第二版）3、《桥梁公用构造》（2007年6月）4、《招标文件》（技术规范部分）5、《公路桥梁施工技术规范》（JTJ041-2000）6、《公路工程质量检验评定标准》（JTGF80/1-2004）7、《公路工程施工安全技术规程》（JTJ076-95）四、施工方案1、架桥机简介：⑴、我部所使用桁架式架桥机由郑州力博桥梁机械有限公司生产，适用于平原、山区修筑坡度大、大半径弯桥。同时该型号架桥机具有自重轻、安装拆卸和运输便利的特点。作为一种简便有效的施工机具被广泛应用。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
