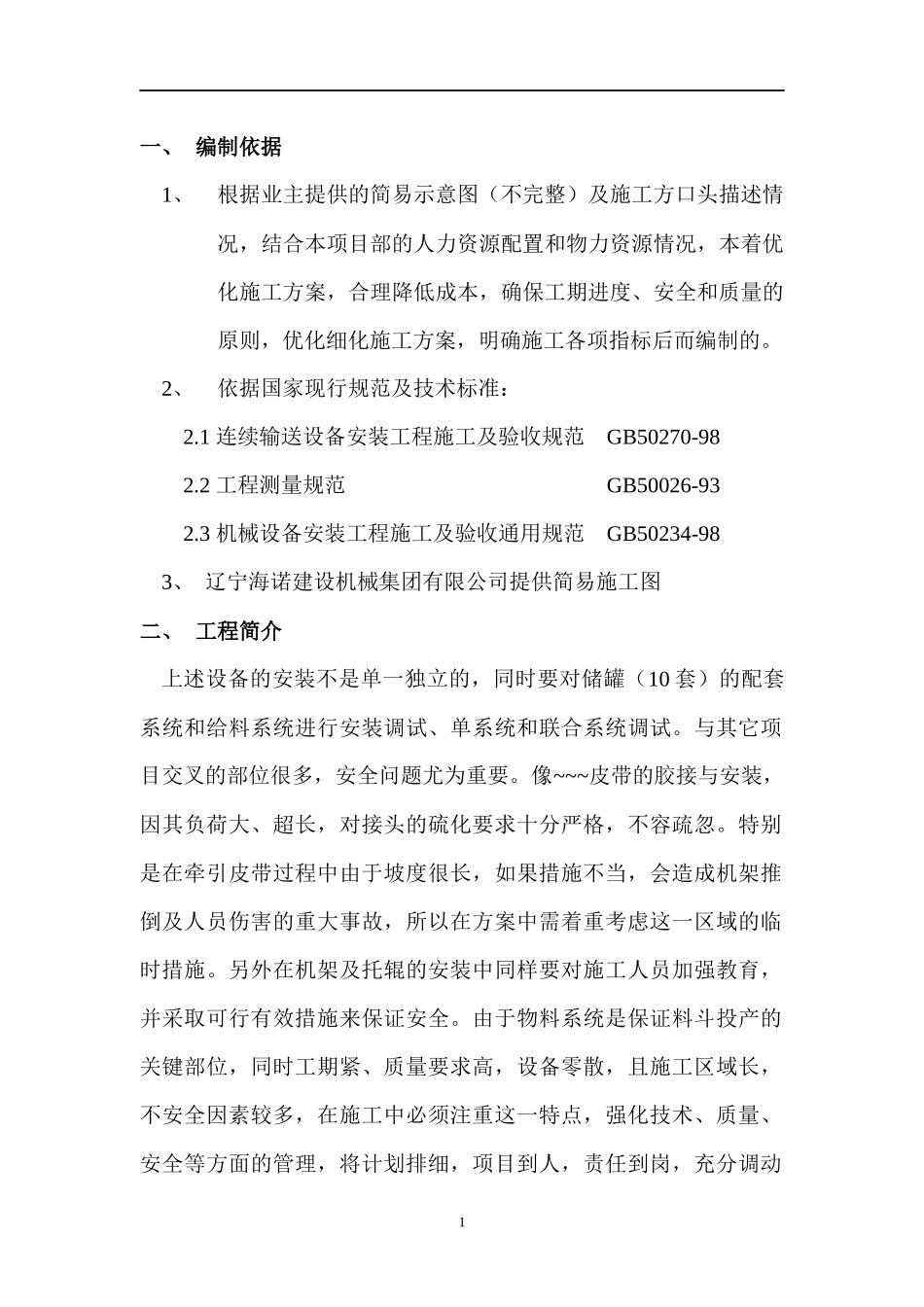

一、编制依据1、根据业主提供的简易示意图（不完整）及施工方口头描述情况，结合本项目部的人力资源配置和物力资源情况，本着优化施工方案，合理降低成本，确保工期进度、安全和质量的原则，优化细化施工方案，明确施工各项指标后而编制的。2、依据国家现行规范及技术标准：2.1连续输送设备安装工程施工及验收规范GB50270-982.2工程测量规范GB50026-932.3机械设备安装工程施工及验收通用规范GB50234-983、辽宁海诺建设机械集团有限公司提供简易施工图二、工程简介上述设备的安装不是单一独立的，同时要对储罐（10套）的配套系统和给料系统进行安装调试、单系统和联合系统调试。与其它项目交叉的部位很多，安全问题尤为重要。像~~~皮带的胶接与安装，因其负荷大、超长，对接头的硫化要求十分严格，不容疏忽。特别是在牵引皮带过程中由于坡度很长，如果措施不当，会造成机架推倒及人员伤害的重大事故，所以在方案中需着重考虑这一区域的临时措施。另外在机架及托辊的安装中同样要对施工人员加强教育，并采取可行有效措施来保证安全。由于物料系统是保证料斗投产的关键部位，同时工期紧、质量要求高，设备零散，且施工区域长，不安全因素较多，在施工中必须注重这一特点，强化技术、质量、安全等方面的管理，将计划排细，项目到人，责任到岗，充分调动1安装人员的主观能动性、积极性。确保施工项目在保质、保量、保安全的前提下顺利的按期完成。三、工程实物量：序号名称图号水平长度(m)重量1234注：按型号规格现在实际填表四、设备安装一般方法1、设备基础验收对土建施工交工的基础，要按照图纸及验收规范进行验收。验收时要复测基础的中心线标高、几何尺寸，对于预埋螺栓的位置、高度、规格、螺纹长度及表面的清洁度等要符合设计规范要求。基础验收标准：①坐标位置：纵横中心线位置偏差±2mm。②基础各不同面标高偏差-20mm。③基础平面外形尺寸偏差±20mm。④基础凸台上平面偏差-20mm，凹台偏差+20mm。⑤基础上表面水平5mm，全长不大于10mm。2、中心标板和基准点的设置在设备未安装之前，首先根据设计、安装和将来对设备进行检修时的需要，绘制永久中心标板和永久基准点布置图，在图中标明永久中心标板和永久基准点的编号、设置位置。根据安装需要以永久2基准线和基准点为准，增设辅助中心标板及基准点。永久中心标板永久基准点3、垫板施工设备安装调整垫板采用座浆方法（即流动灌浆方法）进行施工。对于主要设备安装调整垫板采用流动灌浆方法，流动灌浆使用高强灌浆料。施工前，对利旧设备（搬迁设备）全面进行检查、维修，对转动、传动部位进行清理、大修，构件、支撑进行检查修理并作出相应的技术鉴定，对受力的柱、支撑要进行特别鉴定，避免出现不良后果。根据设备布置图、设备基础螺栓布置图及斜垫板的组合高度确定座浆垫板上平面的标高。以设备的重量，基础螺栓的紧固力及垫板的数量等确定垫板的尺寸大小。3垫铁的放置：应保证每条地脚螺栓不少于二组，垫铁应放在靠近地脚螺栓底座主要受力部位下方，相邻两组垫铁间的距离宜为400-800mm;斜垫铁应成对使用，每组垫铁不宜超过5块。厚的平垫铁放在下面，薄的放在中间，且不小于2mm，找正后将垫铁相互定位焊牢。设备调平后，垫铁端面应露出设备底面外缘，平垫铁宜露出10-30mm，斜垫铁宜露出10-50mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓中心。垫铁安装后做好记录，进行二次灌浆。根据垫板埋设示意图确定该设备二次灌浆模板的规格尺寸，模板采用厚度δ＝1mm的钢板。4、设备的平面定位驱动装置及50米以内的皮带机，吊装就位后应根据已设置的中心标板，挂设基准线。基准线的挂设应根据设备安装精度要求和挂设跨距选用直径为0.2-0.6mm的整根钢线，其拉紧力一般为钢线破断拉力的40％-80％，水平或倾斜挂设的跨距不宜超过40m。（总体上要合理）4基准线应挂设在便于调整的线架上，用线锤对正中心点，并将钢线锁定，使其钢线在使用时不发生位移，但使用期间应随时进行复检。如下图所示：5、设备的标高调整设备的安装标高测量应选择设备的主要精加工面、或工作面作为测量基准，并在设备附近设置基准点。用“平尺框式水平仪法”...
