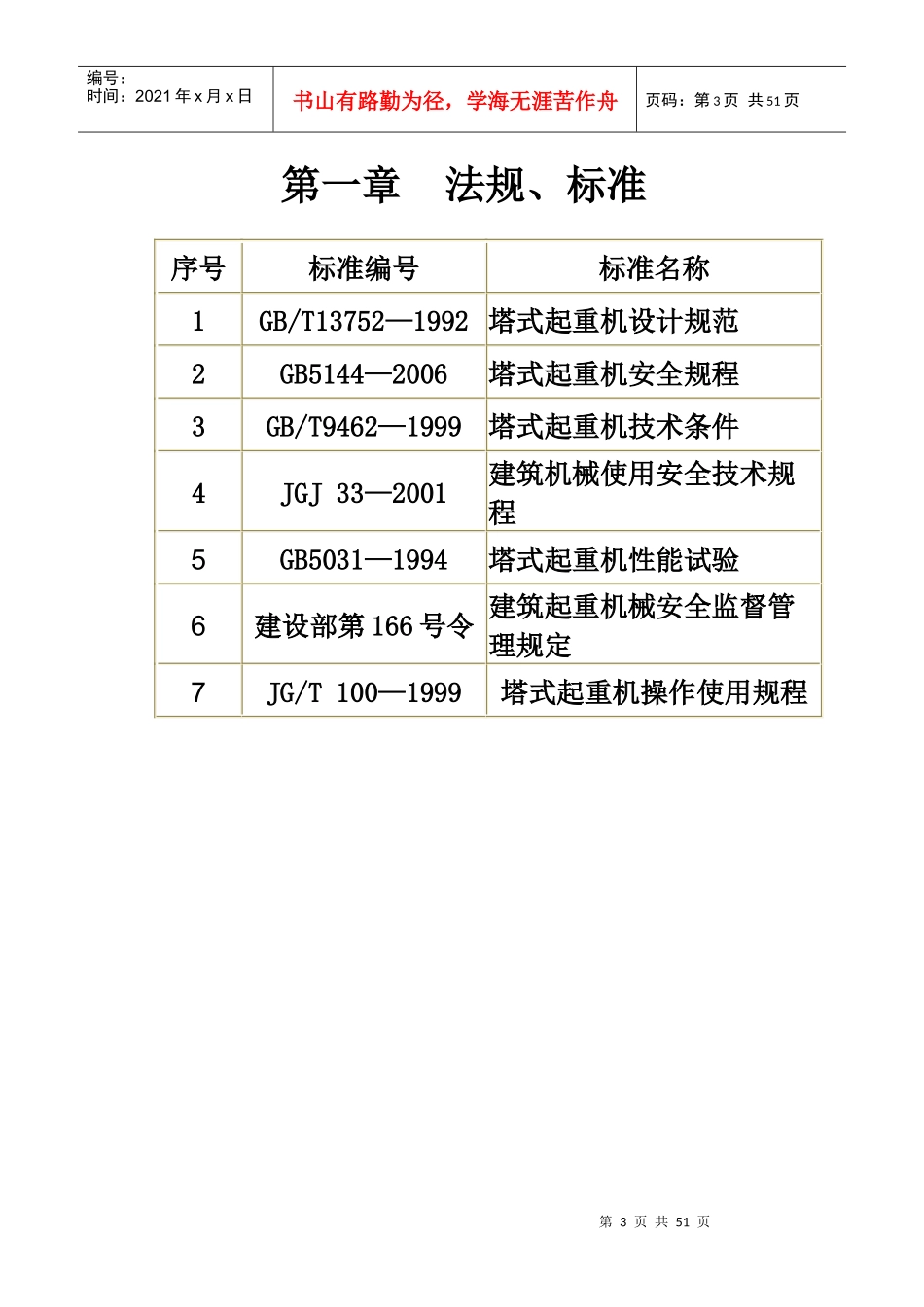

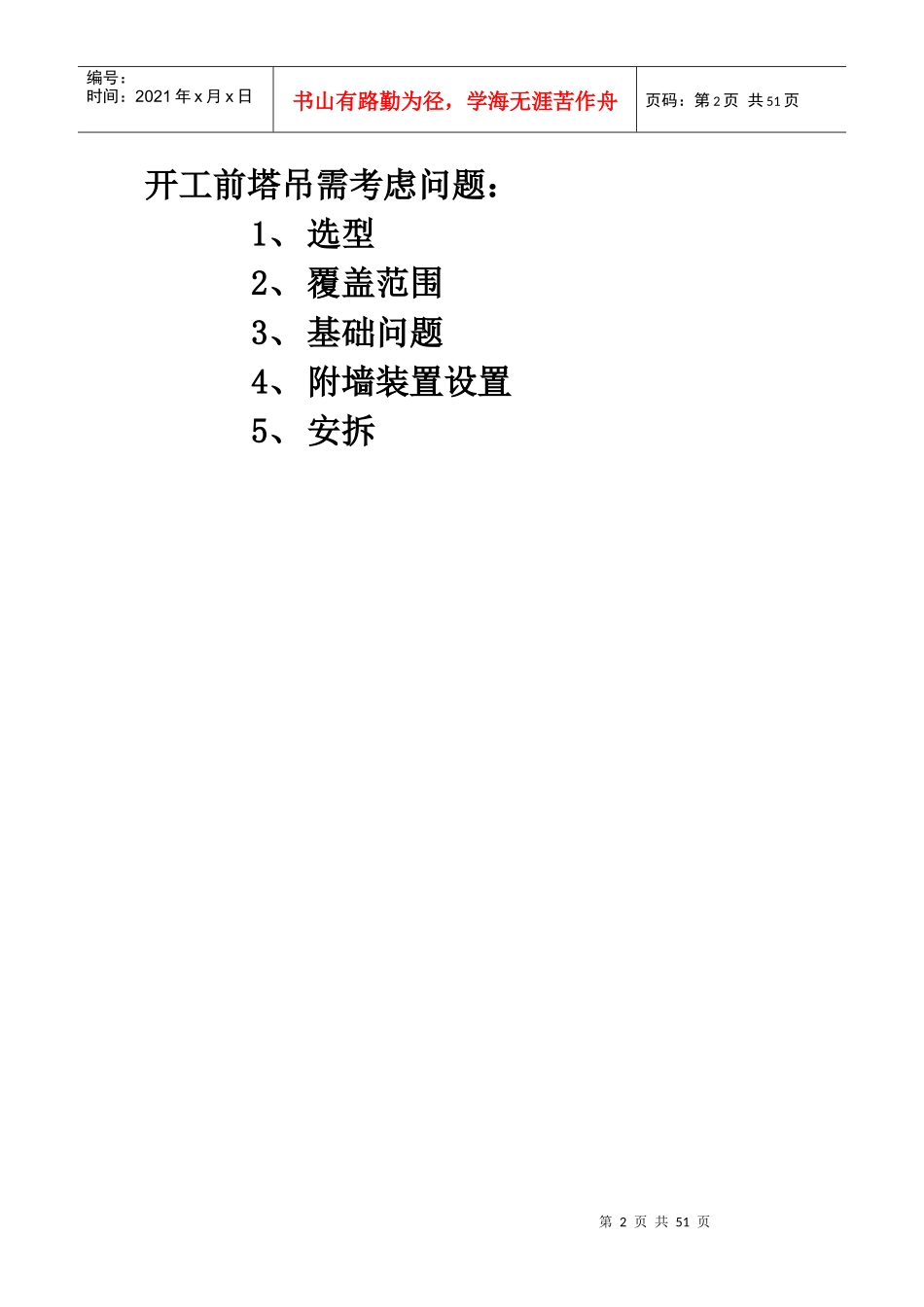

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页塔式起重机安全控制技术第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页开工前塔吊需考虑问题：1、选型2、覆盖范围3、基础问题4、附墙装置设置5、安拆第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页第一章法规、标准序号标准编号标准名称1GB/T13752—1992塔式起重机设计规范2GB5144—2006塔式起重机安全规程3GB/T9462—1999塔式起重机技术条件4JGJ33—2001建筑机械使用安全技术规程5GB5031—1994塔式起重机性能试验6建设部第166号令建筑起重机械安全监督管理规定7JG/T100—1999塔式起重机操作使用规程第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页第二章塔吊简介一、分类：1、按臂架结构形式分：水平臂架式、动臂式；2、按旋转方式分：上旋式、下旋式；3、按有无行走机构分：行走式、固定式；建筑工地常见的是水平臂架式、上旋式、固定附着式塔吊。型号通常用QT80、QTZ120、QTZ5013、F0/23B等表示。二、工作原理：三大工作机构：起升、变幅、回转机构，依靠三大工作机构对重物进行垂直和水平运输；通过液压顶升机构实现顶升加节；轨道行走式还有行走机构。三、构造第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页（一）金属结构：1、基础、底架；2、塔身；3、爬升架；4、回转支座；5、回转塔身；6、塔帽；7、起重臂；8、平衡臂；9、附墙装置（二）工作机构：1、起升机构；2、变幅机构；3、回转机构（三）液压顶升机构（四）行走机构（五）内爬机构四、安全装置1、两限制：起重力矩限制器；起重量限制器2、三限位：起升高度限位器；幅度限位器；回转限位器第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页3、两保险：吊钩保险装置；卷筒、滑轮保险装置：4、其它：行走限位器；缓冲器和阻挡器；夹轨器；风速仪五、电气装置第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页第三章塔吊基础设计1、荷载塔吊作用于基础的荷载：M(kN-m)Fh(kN)FV(kN）Mn(kN-m)非工作状态13502670060工作状态90013700200第8页共51页第7页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共51页2、塔基形式选择（1）浅基其尺寸、配筋、地基承载力在塔吊说明书均有要求。如果实际地基承载力偏小，可要缩小尺尺寸，应由相应资质设计单位设计。有软弱下卧层，应考虑沉降。方型板式基础第9页共51页第8页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共51页十字梁基础（2）桩基础桩可采用灌注桩、预制桩。一般采用四桩基础。有的设计也采用单桩基础。桩基础承台尺寸可以做得比独立基础小。第10页共51页第9页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共51页（3）钢结构基础第11页共51页第10页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共51页第12页共51页第11页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共51页第13页共51页第12页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共51页3、地基或桩基受力分析（1）浅基基底受力呈三角形分布压力；部分基底不受压，最大压力比平均压力大得多；受压区应大于一半；基础宽越小、高度越小，受压范围越小，最大压力越大。（2）桩基四桩受力不等，个别桩可能受拉。承台越小，桩距越小，拉力越大。第14页共51页第13页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共51页桩应按受压及抗拔设计。高桩承台，或基坑边承台，应考虑桩承受的水平力。采用单桩，单桩应能承受弯矩及剪力。4、基础位置选择（1）基坑边浅基应控制高度，对基础下边...
