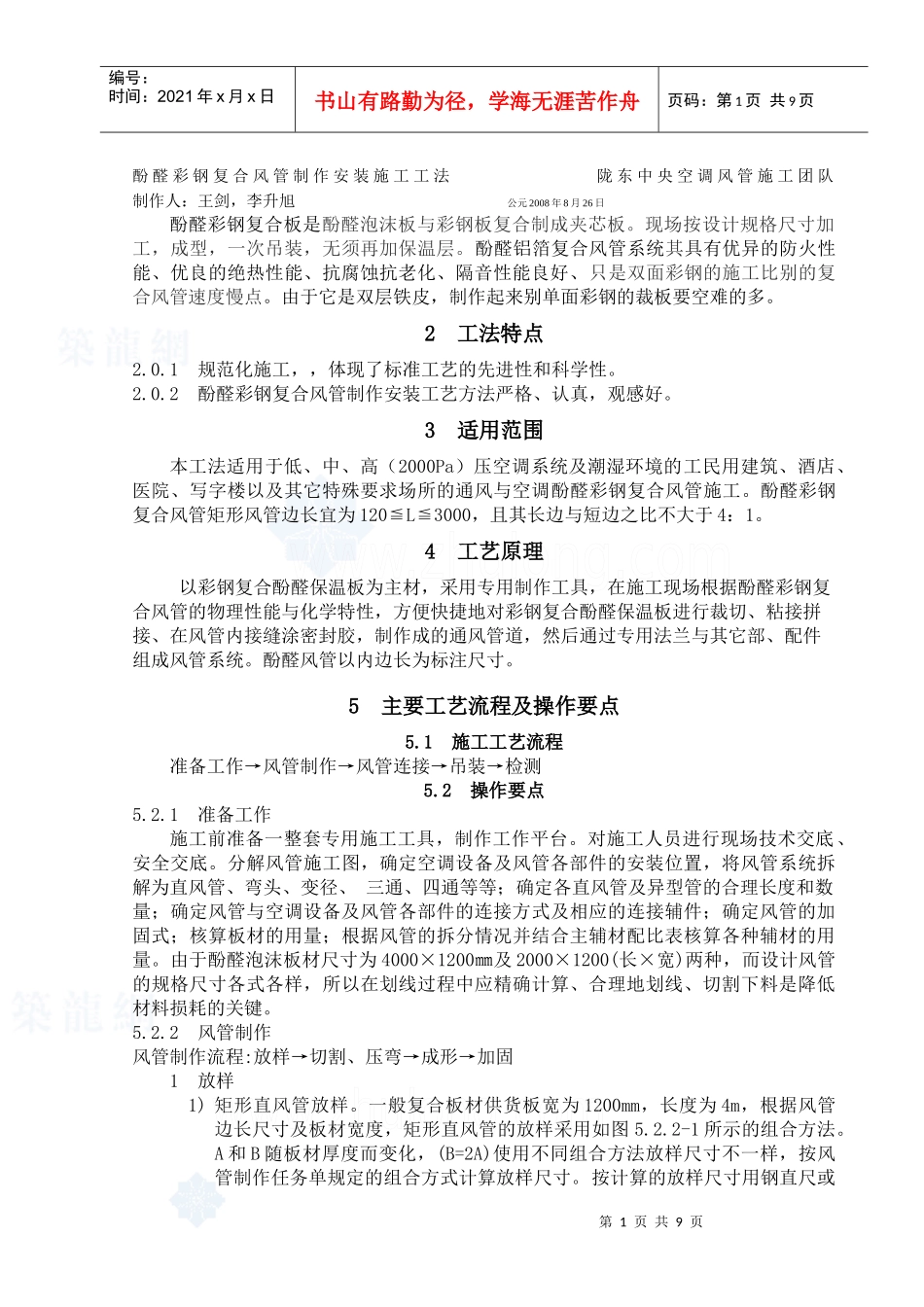

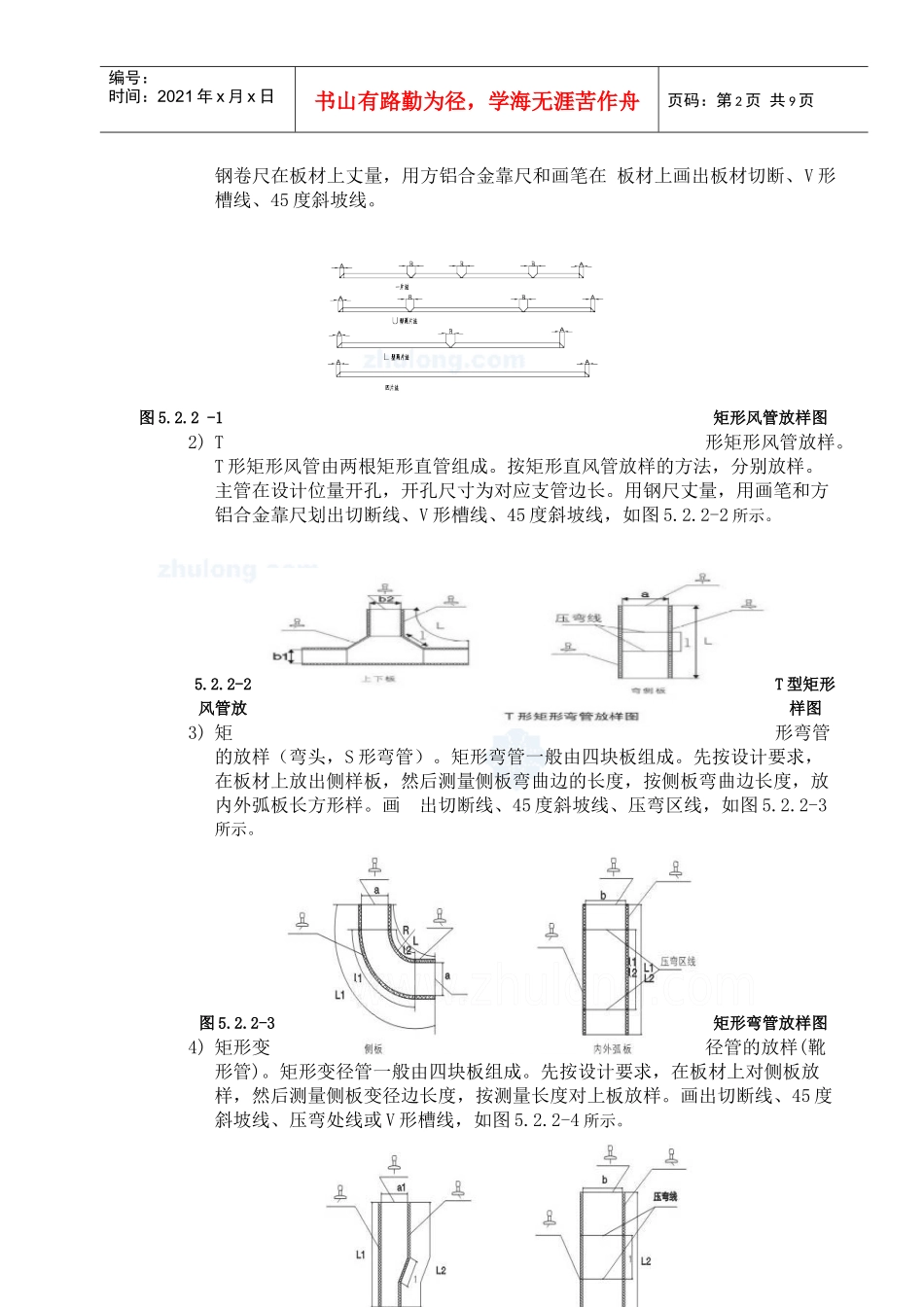

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页酚醛彩钢复合风管制作安装施工工法陇东中央空调风管施工团队制作人：王剑，李升旭公元2008年8月26日酚醛彩钢复合板是酚醛泡沫板与彩钢板复合制成夹芯板。现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、只是双面彩钢的施工比别的复合风管速度慢点。由于它是双层铁皮，制作起来别单面彩钢的裁板要空难的多。2工法特点2.0.1规范化施工，，体现了标准工艺的先进性和科学性。2.0.2酚醛彩钢复合风管制作安装工艺方法严格、认真，观感好。3适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛彩钢复合风管施工。酚醛彩钢复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。4工艺原理以彩钢复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛彩钢复合风管的物理性能与化学特性，方便快捷地对彩钢复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。酚醛风管以内边长为标注尺寸。5主要工艺流程及操作要点5.1施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2操作要点5.2.1准备工作施工前准备一整套专用施工工具，制作工作平台。对施工人员进行现场技术交底、安全交底。分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。5.2.2风管制作风管制作流程:放样→切割、压弯→成形→加固1放样1)矩形直风管放样。一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。按计算的放样尺寸用钢直尺或第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。图5.2.2-1矩形风管放样图2)T形矩形风管放样。T形矩形风管由两根矩形直管组成。按矩形直风管放样的方法，分别放样。主管在设计位量开孔，开孔尺寸为对应支管边长。用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线，如图5.2.2-2所示。5.2.2-2T型矩形风管放样图3)矩形弯管的放样（弯头，S形弯管）。矩形弯管一般由四块板组成。先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。画出切断线、45度斜坡线、压弯区线，如图5.2.2-3所示。图5.2.2-3矩形弯管放样图4)矩形变径管的放样(靴形管)。矩形变径管一般由四块板组成。先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。画出切断线、45度斜坡线、压弯处线或V形槽线，如图5.2.2-4所示。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图5.2.2-4矩形变径管放样图5)矩形分叉管的放样。分叉管种类很多。现按r形分叉管说明放样方法。首先对风管上下盖板放样，放样见下图。测量内弧管板长度，并放样，再测量外弧管板长度并放样。画出切断线、45度斜坡线，如图5.2.2-5所示。图5.2.2-5矩形分叉管放样图2切割、压弯1)检查风管板材放样是否符合风管制作任务单的要求，划线是否正确，板材有否损坏。检查刀具刀片安装是否牢固。...
