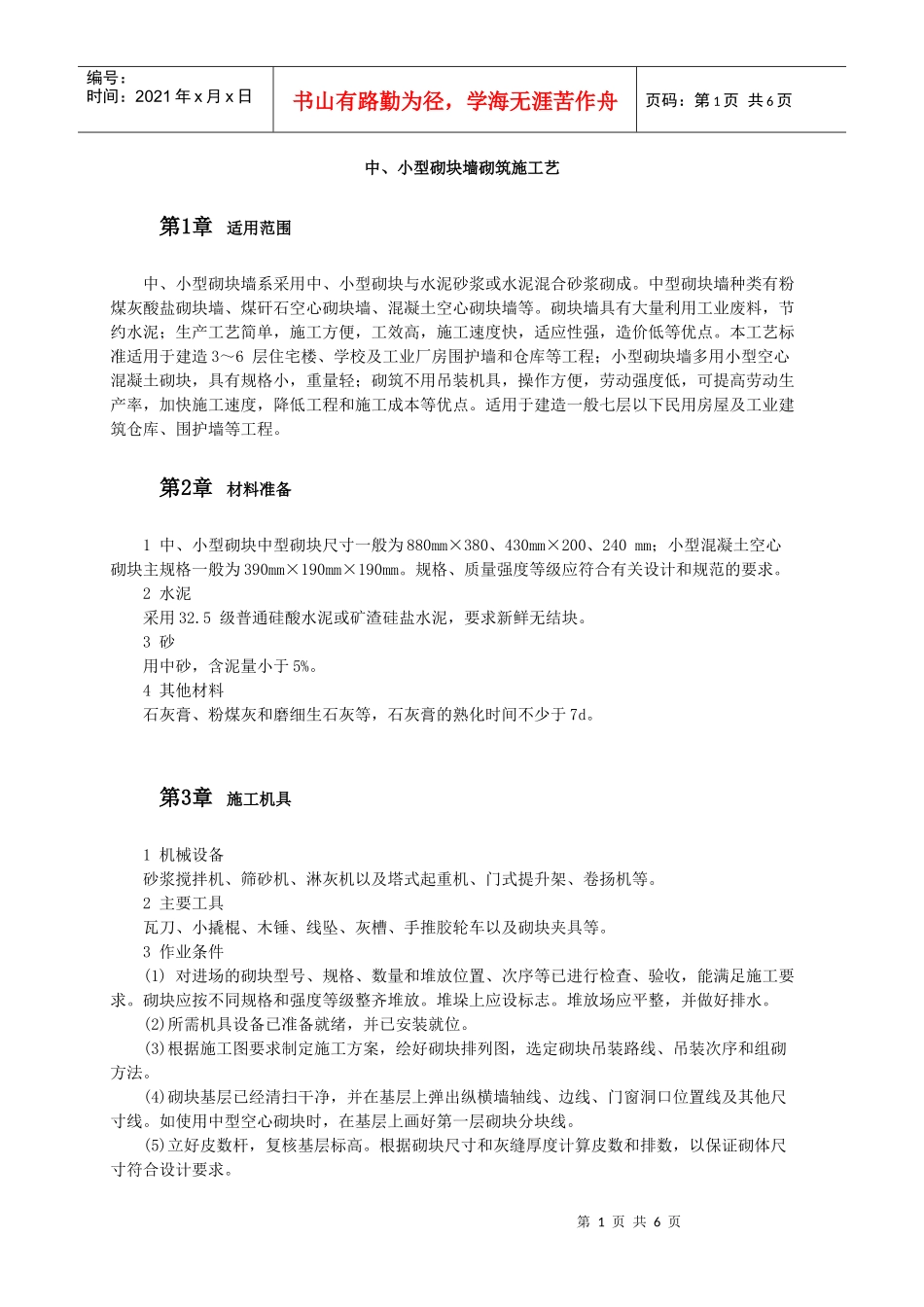

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页中、小型砌块墙砌筑施工艺第1章适用范围中、小型砌块墙系采用中、小型砌块与水泥砂浆或水泥混合砂浆砌成。中型砌块墙种类有粉煤灰酸盐砌块墙、煤矸石空心砌块墙、混凝土空心砌块墙等。砌块墙具有大量利用工业废料，节约水泥；生产工艺简单，施工方便，工效高，施工速度快，适应性强，造价低等优点。本工艺标准适用于建造3～6层住宅楼、学校及工业厂房围护墙和仓库等工程；小型砌块墙多用小型空心混凝土砌块，具有规格小，重量轻；砌筑不用吊装机具，操作方便，劳动强度低，可提高劳动生产率，加快施工速度，降低工程和施工成本等优点。适用于建造一般七层以下民用房屋及工业建筑仓库、围护墙等工程。第2章材料准备1中、小型砌块中型砌块尺寸一般为880mm×380、430mm×200、240mm；小型混凝土空心砌块主规格一般为390mm×190mm×190mm。规格、质量强度等级应符合有关设计和规范的要求。2水泥采用32.5级普通硅酸水泥或矿渣硅盐水泥，要求新鲜无结块。3砂用中砂，含泥量小于5%。4其他材料石灰膏、粉煤灰和磨细生石灰等，石灰膏的熟化时间不少于7d。第3章施工机具1机械设备砂浆搅拌机、筛砂机、淋灰机以及塔式起重机、门式提升架、卷扬机等。2主要工具瓦刀、小撬棍、木锤、线坠、灰槽、手推胶轮车以及砌块夹具等。3作业条件(1)对进场的砌块型号、规格、数量和堆放位置、次序等已进行检查、验收，能满足施工要求。砌块应按不同规格和强度等级整齐堆放。堆垛上应设标志。堆放场应平整，并做好排水。(2)所需机具设备已准备就绪，并已安装就位。(3)根据施工图要求制定施工方案，绘好砌块排列图，选定砌块吊装路线、吊装次序和组砌方法。(4)砌块基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸线。如使用中型空心砌块时，在基层上画好第一层砌块分块线。(5)立好皮数杆，复核基层标高。根据砌块尺寸和灰缝厚度计算皮数和排数，以保证砌体尺寸符合设计要求。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页(6)砌块表面的污物、泥土及孔洞底部的毛边均清除干净。第4章工艺流程第1节中型砌块(1)先按平、立面图划分施工段，以一个或两个单元为一个施工段，进行分层流水施工。砌筑顺序一般按立面图采取先头角后墙身，先远后近，先外后里，先下后上。(2)砌筑砂浆宜采用M5水泥混合砂浆，砂浆稠度以5～7㎝为宜；砌筑前铺灰长度一般实心砌块不超过3～5m，空心砌块不超过2～3m。(3)砌筑应从转角处或定位处开始顺序堆进，内外墙应同时砌筑，纵横墙应交叉搭接。砌块应底面朝上砌筑(反砌)。水平灰缝厚10～20mm，垂直灰缝15～30mm。(4)砌块吊放就位应缓慢垂直平稳下落，避免冲击已砌墙体，用人力推动或小撬棍、瓦刀轻微撬动就位。每一砌块就位后应拉线，用靠尺板校正水平和垂直度，如有偏差，用木锤轻轻敲击纠正。(5)相邻砌块安装校正后，应立即用工具或夹板住进行灌缝灌浆，缝宽应在30mm以内，用C20细石混凝土灌实。缝宽超过130mm时，用镶砌。(6)砌块灌缝后，随即进行勒缝，勒缝深为3～5mm。砌块校正后如需移动位置，应交砌块吊起清除原有砂浆，重新铺灰和安装。(7)砌筑时，相邻施工段及临时断处的高差，不应超过一个楼层，并应留阶梯形斜槎。(8)空心砌块孔内插筋应自基础伸出，插筋连接应保证搭接长度，并应随砌随在孔内灌混凝土，灌孔高度比砌块顶面低10㎝左右。(9)墙上预留孔洞、管道、沟槽和预埋件，应在砌筑时预留或预埋，空心砌块砌体不得打凿通长沟槽。(10)预制板、梁、圈梁安装时，应坐浆垫平。每天砌筑高度不应超过1.5m或一步脚手架高度。每砌完一层楼后，应校核墙体的轴线尺寸和标高，使差误在允许范围以内。第2节小型砌块(1)小型砌块的施工程序是：找平→放线→立皮数杆→排列砌块→拉线→砌筑→勾缝。(2)砌筑前应在基础面或楼面上定出各层的轴线位置和标高，并用1：2水泥砂浆或C15级细石混凝土找平。(3)砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数。砌筑一般采用“披灰挤浆”，先用瓦刀在砌块底面的周肋上满披灰浆，铺灰长度不...
