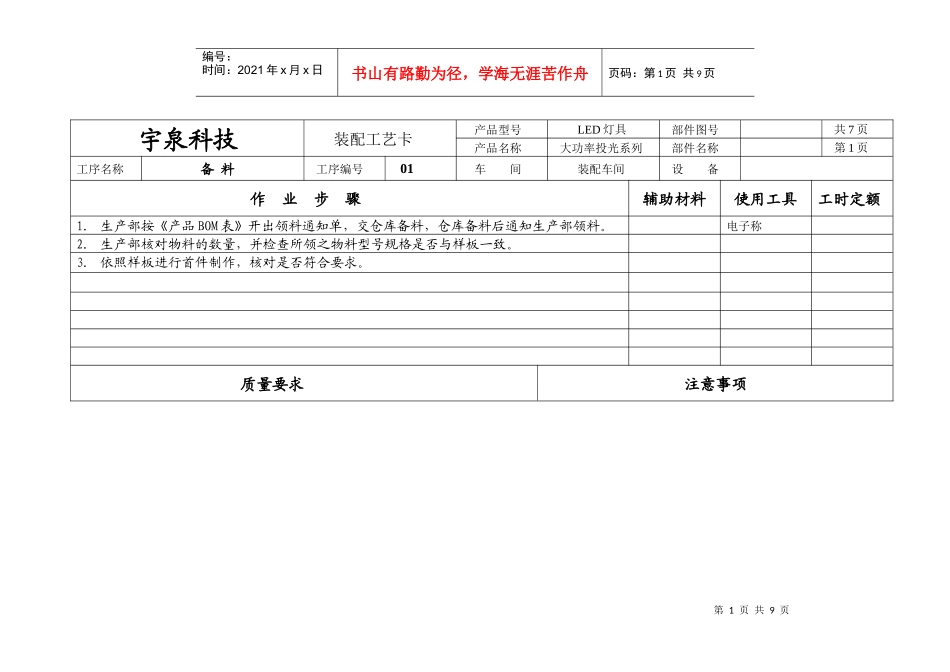

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页宇泉科技装配工艺卡产品型号LED灯具部件图号共7页产品名称大功率投光系列部件名称第1页工序名称备料工序编号01车间装配车间设备作业步骤辅助材料使用工具工时定额1．生产部按《产品BOM表》开出领料通知单，交仓库备料，仓库备料后通知生产部领料。电子称2．生产部核对物料的数量，并检查所领之物料型号规格是否与样板一致。3．依照样板进行首件制作，核对是否符合要求。质量要求注意事项第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1．关键元器件和材料必须与型式试验合格产品一致。2．制作的首件必须与工程部提供的样板相符合。3．质检员巡检内容：A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否规范1．库仓管理员和领料人员必须配戴无绳防静电手环。2．LED灯珠：严格按照生产通知单所注明的发放，原则上不同厂家的灯珠不能用于同一订单的相同产品。3．透镜角度一定要符合客户的要求.宇泉科技装配工艺卡产品型号LED灯具部件图号共7页产品名称大功率投光系列部件名称第2页工序名称焊灯板工序编号02车间装配车间设备作业步骤辅助材料使用工具工时定额1.在铝基板上的所有需要焊接元件的一个焊盘上加锡。防静电手环2.用针筒在灯珠导热片与铝基板的接触处打上适量的导热硅脂。3.按照样板焊接元件4.将焊接好的铝基板分类放置指定的区域待检测，堆放进中间要有柔软材料隔开。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页质量要求注意事项1．元件必须焊接整齐（尽量贴近线路板），无漏焊，无错焊。2．导热硅脂必需抹匀。灯珠导热片一定要紧贴铝基板面.质检员巡检内容：A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否规范1．作业员必须配戴有绳防静电手环。2．注意元器件的极性，如二极管，三极管，电解电容，IC，LED灯珠等有极元器件，不可反焊。3．元器件要合理的分配给操作员，从而做到减少和避免错焊漏焊件。原则上不同颜色LED灯珠由不同的操作员焊接。4．焊好件的铝基板板一定要放好、放稳，并保持铝基板板面的整洁与灯珠的完好。宇泉科技装配工艺卡产品型号LED灯具部件图号共7页产品名称大功率投光系列部件名称第3页工序名称测试/初次老化工序编号04车间装配车间设备作业步骤辅助材料使用工具工时定额1．目测焊接是否整齐，不合格的直接返回上一工序。2．给焊接好的铝基板加上工作电压，观测现象，判断是否正常。不正常的交给维修处理。3.再次检测维修好的产品。4.把检测好的灯板放置指定的区域，老化30分钟左右。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5.6.7.质量要求注意事项1．灯板加电，能无误的按照指定的程序变化。4．质检员巡检内容：A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否规范1．作业员必须配戴无绳防静电手环2．测试时，必须要有防爆灯，导通电之前，要确认电压是否相符，在未知被测电压之前，不得接电测试。3．老化时间不宜过长.宇泉科技装配工艺卡产品型号LED灯具部件图号共7页产品名称大功率投光系列部件名称第4页工序名称内部组装工序编号03车间装配车间设备作业步骤辅助材料使用工具工时定额1．灯体装电源或信号.第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2．把电源或信号线与驱动连接,再驱动与灯板连接。3．固定好驱动。4．固定好灯板.质量要求注意事项1．焊点要求饱满光滑。2．线路板面元器件要整齐，且要紧贴板面。3．LED发光要符合程序的要求。4．焊线要牢固和规范，不可有线头露出焊点外。5．质检员巡检内容：A．尺寸——是满足要求B．材料——是否使用正确C．操作——是否规范1．作业员必须配戴有绳防静电手环。2．电铬铁必须接地良好。宇泉科技装配工艺卡产品型号LED灯具部件图号共7页产品名称大功率投光系列部件名称第5页第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
