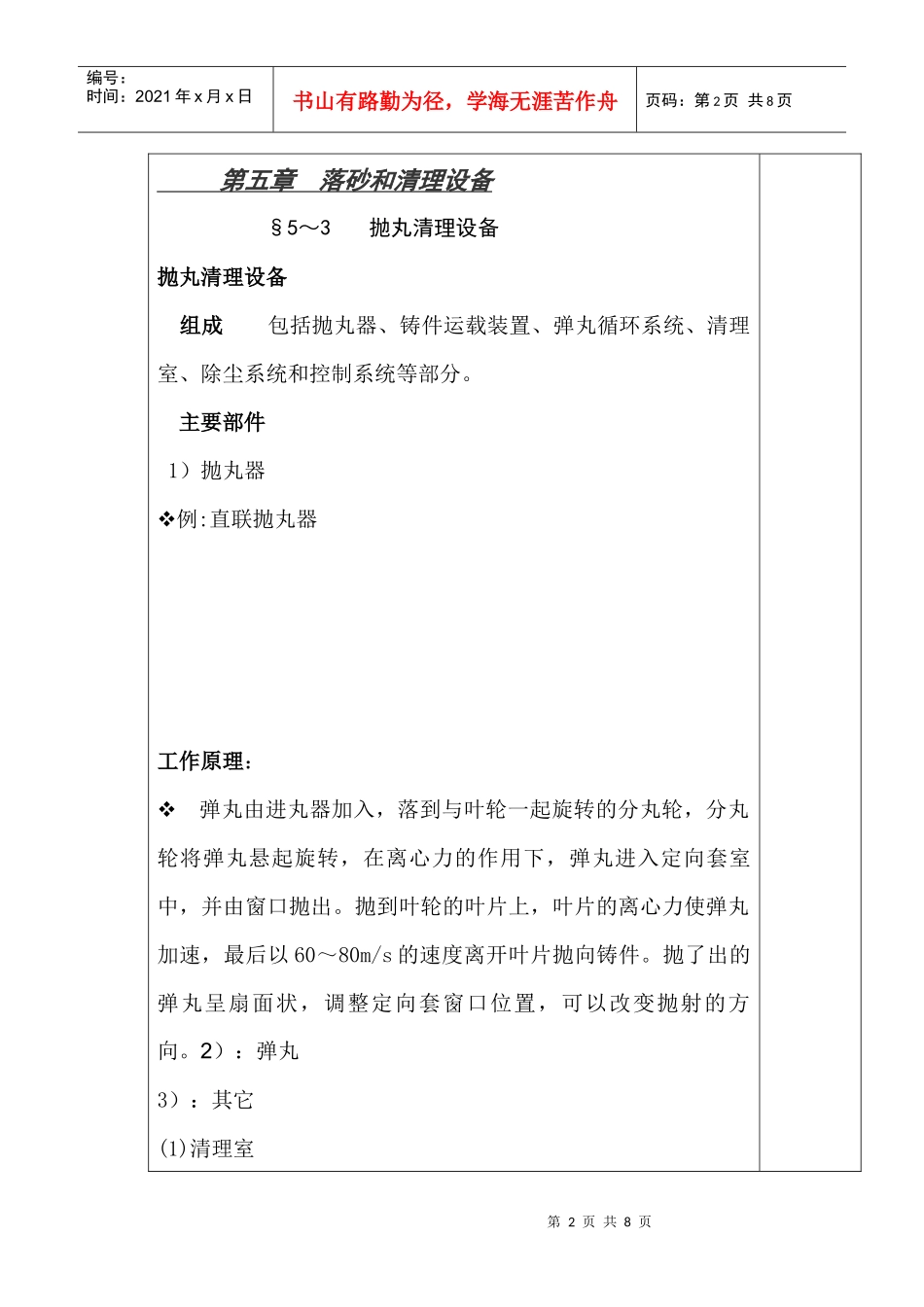

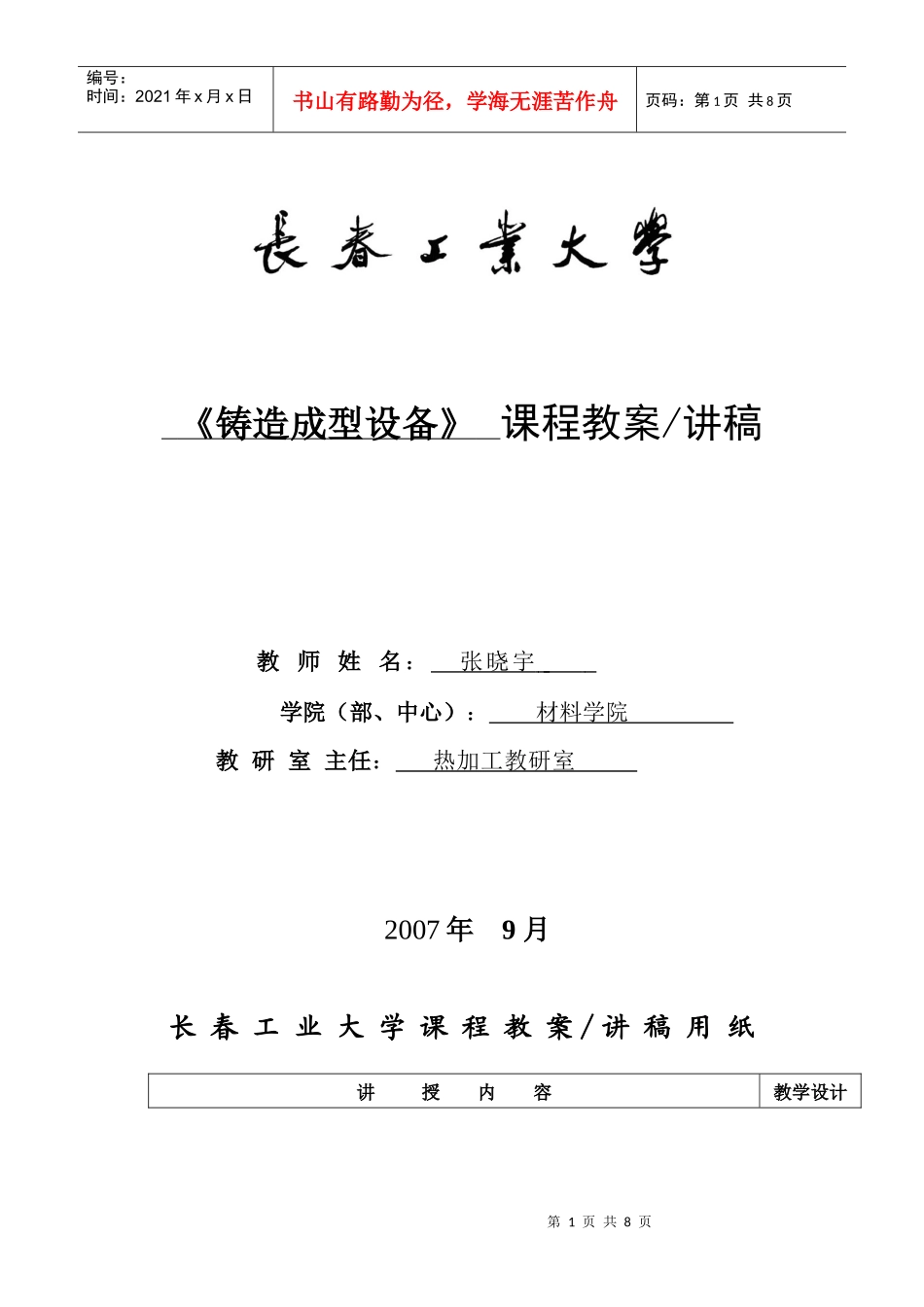

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《铸造成型设备》课程教案/讲稿教师姓名：张晓宇学院（部、中心）：材料学院教研室主任：热加工教研室2007年9月长春工业大学课程教案∕讲稿用纸讲授内容教学设计第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页第五章落砂和清理设备§5～3抛丸清理设备抛丸清理设备组成包括抛丸器、铸件运载装置、弹丸循环系统、清理室、除尘系统和控制系统等部分。主要部件1）抛丸器例:直联抛丸器工作原理：弹丸由进丸器加入，落到与叶轮一起旋转的分丸轮，分丸轮将弹丸悬起旋转，在离心力的作用下，弹丸进入定向套室中，并由窗口抛出。抛到叶轮的叶片上，叶片的离心力使弹丸加速，最后以60～80m/s的速度离开叶片抛向铸件。抛了出的弹丸呈扇面状，调整定向套窗口位置，可以改变抛射的方向。2）：弹丸3）：其它(1)清理室第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页(2)除尘系统(3)控制系统长春工业大学课程教案∕讲稿用纸讲授内容教学设计第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页一、抛丸清理滚筒1、滚筒工作原理：铸件装入地面下的加料斗内，加料后，油缸将料斗顶起，铸件倾入滚筒。开动油缸，关闭筒门并锁紧。然后启动滚筒和抛丸器，同时启动除尘器，进行清理。滚筒以2.5r∕min的速度回转，不断翻动铸件。滚筒护板内壁的螺旋形筋条使铸件在翻动的同时，向筒门方向滚动。清理完毕，停机打开筒门，筒体再次旋转，借助筒体护板内筋条，将铸件卸出，落入料斗或输送机上运出。2：履带式1）橡胶履带式2）金属履带式抛丸清理机实例：Q32系列履带式抛丸清理机长春工业大学课程教案∕讲稿用纸第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页讲授内容教学设计二、抛丸清理转台式抛丸清理转台工作原理：铸件放在转台1上，旋转的转台被固定在侧壁4的橡胶帘2、3分割成内外两室，铸件转到内室被抛丸清理。装卸、翻转铸件均在外室进行。优点：弹丸、砂子可循环利用。缺点：铸件翻转需手工操作。1、实例1：转台式抛丸清理机2、实例2：多功能转台式抛丸清理机特点：多功能转台式抛丸清理机大转台为转门式结构，8组隔板分隔出8个转台工位，每个工位有一套工装夹具，工件装入工装上插入8个小转台锥孔，自动旋转，抛丸器利用高速旋转的叶轮把弹丸打在工件上，8—10分钟就可清理良好，室第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页壳内全部用耐磨钢板，寿命长。长春工业大学课程教案∕讲稿用纸讲授内容教学设计三、悬挂式抛丸清理1、单钩式悬挂式抛丸清理原理图Q37系列单钩式抛丸清理机Q37seriessinglehookaeratorsQ37系列抛丸机采用无地坑结构室内全部采用特种耐磨铸铁防第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页护，吊钩实现了升降、自转、进出自动化，它适应于多品种、大中小批量的铸铁件、铸钢件的表面清理。2、悬链式抛丸清理机1）连续式悬链抛丸清理机2）步进式悬链抛丸清理机长春工业大学课程教案∕讲稿用纸讲授内容教学设计第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页四、机械手式抛丸清理机特点：抛丸清理机是采用机械手夹持铸件，工件可卧式或立式旋转、定向抛射，使工件内外腔得到彻底的清理，同时可旋转倒丸，适用于发动机缸体（盖）等复杂工件的抛丸处理。
