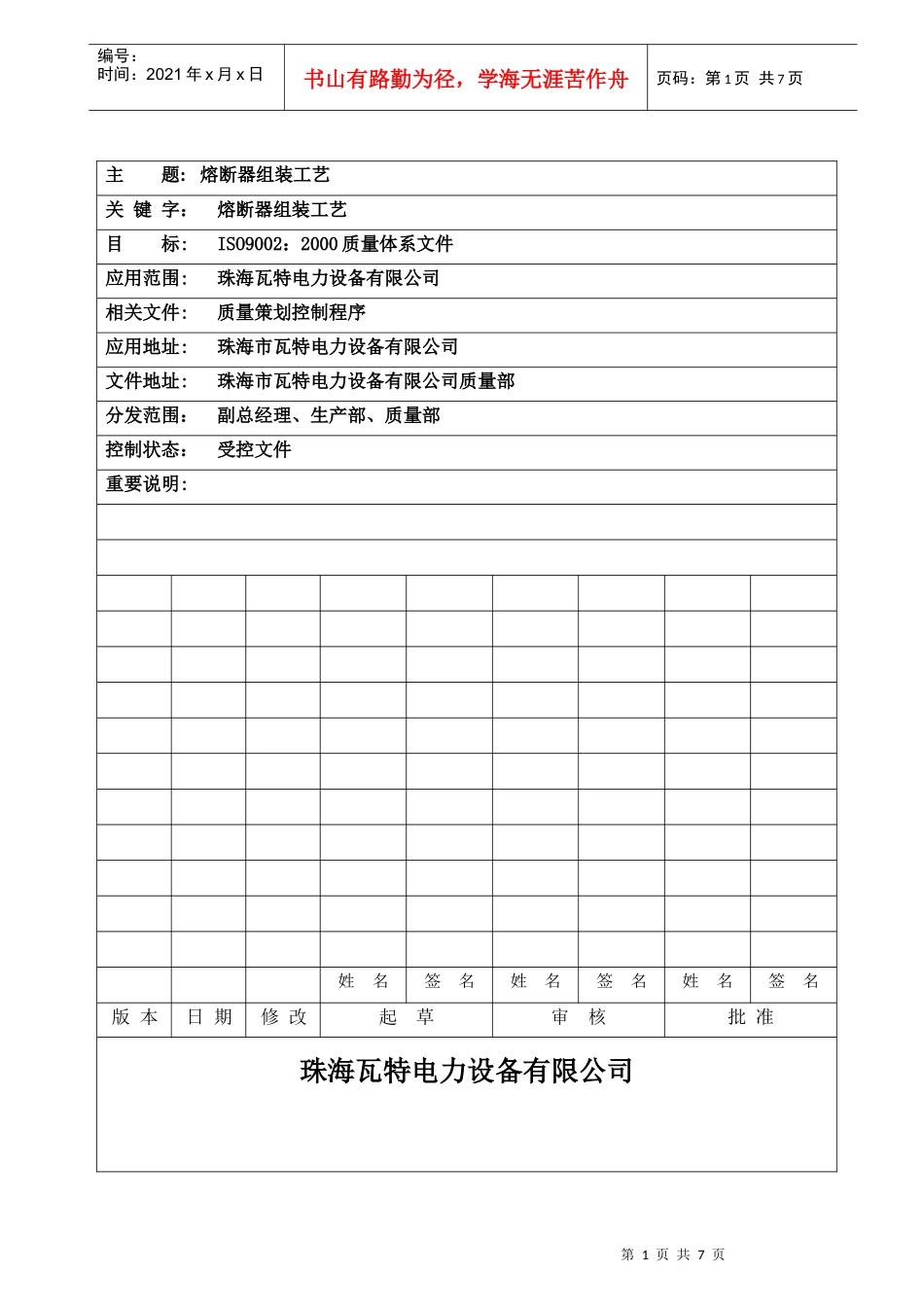

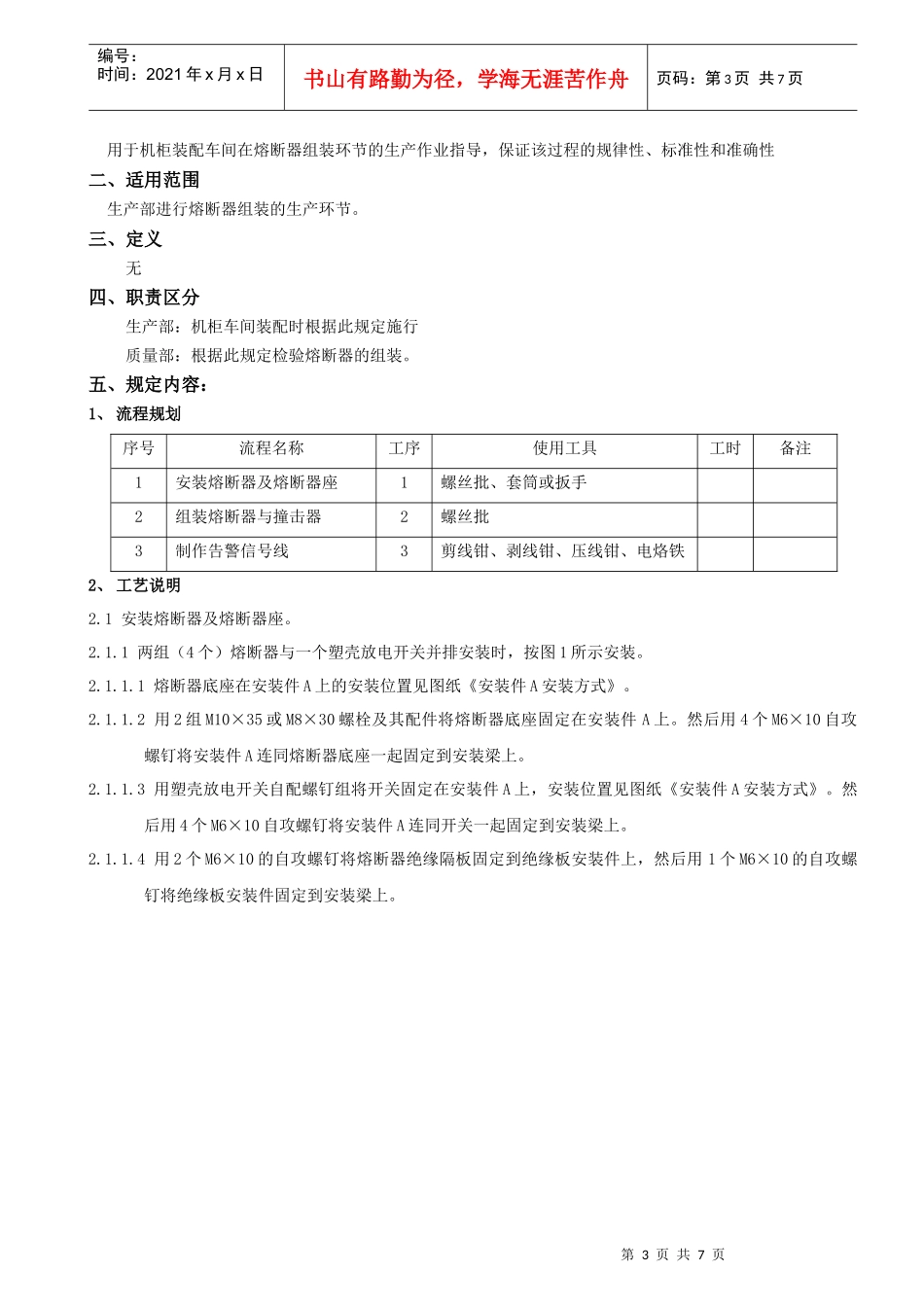

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页主题:熔断器组装工艺关键字：熔断器组装工艺目标:ISO9002：2000质量体系文件应用范围:珠海瓦特电力设备有限公司相关文件:质量策划控制程序应用地址:珠海市瓦特电力设备有限公司文件地址:珠海市瓦特电力设备有限公司质量部分发范围：副总经理、生产部、质量部控制状态：受控文件重要说明:姓名签名姓名签名姓名签名版本日期修改起草审核批准珠海瓦特电力设备有限公司第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页版本更新V1.0第一版初次建立质量体系文件2006-1-4一、目的第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页用于机柜装配车间在熔断器组装环节的生产作业指导，保证该过程的规律性、标准性和准确性二、适用范围生产部进行熔断器组装的生产环节。三、定义无四、职责区分生产部：机柜车间装配时根据此规定施行质量部：根据此规定检验熔断器的组装。五、规定内容：1、流程规划序号流程名称工序使用工具工时备注1安装熔断器及熔断器座1螺丝批、套筒或扳手2组装熔断器与撞击器2螺丝批3制作告警信号线3剪线钳、剥线钳、压线钳、电烙铁2、工艺说明2.1安装熔断器及熔断器座。2.1.1两组（4个）熔断器与一个塑壳放电开关并排安装时，按图1所示安装。2.1.1.1熔断器底座在安装件A上的安装位置见图纸《安装件A安装方式》。2.1.1.2用2组M10×35或M8×30螺栓及其配件将熔断器底座固定在安装件A上。然后用4个M6×10自攻螺钉将安装件A连同熔断器底座一起固定到安装梁上。2.1.1.3用塑壳放电开关自配螺钉组将开关固定在安装件A上，安装位置见图纸《安装件A安装方式》。然后用4个M6×10自攻螺钉将安装件A连同开关一起固定到安装梁上。2.1.1.4用2个M6×10的自攻螺钉将熔断器绝缘隔板固定到绝缘板安装件上，然后用1个M6×10的自攻螺钉将绝缘板安装件固定到安装梁上。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图12.1.2两组（4个）熔断器与一个微断放电开关并排安装时，按图2所示安装。2.1.2.1安装微断时，先将微断卡装在导轨铁50上，然后将导轨铁50安装到安装件A。其余部分安装方式跟2.1.1相同。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图22.1.32个熔断器与一个微断放电开关并排安装时，按图3所示安装。安装方式跟2.1.2相同.第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页图32.1.3三组（6个）熔断器并排安装时，按图4所示安装。熔断器及绝缘隔板安装方式跟2.1.1相同。第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页图42.2组装熔断器与撞击器。2.2.1调整撞击器座两固定脚之间的距离，再把撞击器座安装在相应的熔断器上。2.2.2将撞击器插入撞击器座上。2.3制作告警信号线：2.3.1将熔断器信号线的剥线端焊在撞击器座上,焊接必须良好；用热缩套管套住焊点。2.3.2确定好与熔断器信号线连接的黑色软铜线（RV0.5mm2）的长度，然后黑色软铜线（RV0.5mm2）的一端与熔断器信号线焊接，用热缩套管套住焊点；另一端用管形预绝缘端头压接。导线的具体制作工艺详见《导线制作工艺》。2.3.3按照图纸要求进行布线，具体工艺要求详见《机柜装配通用生产工艺》。
