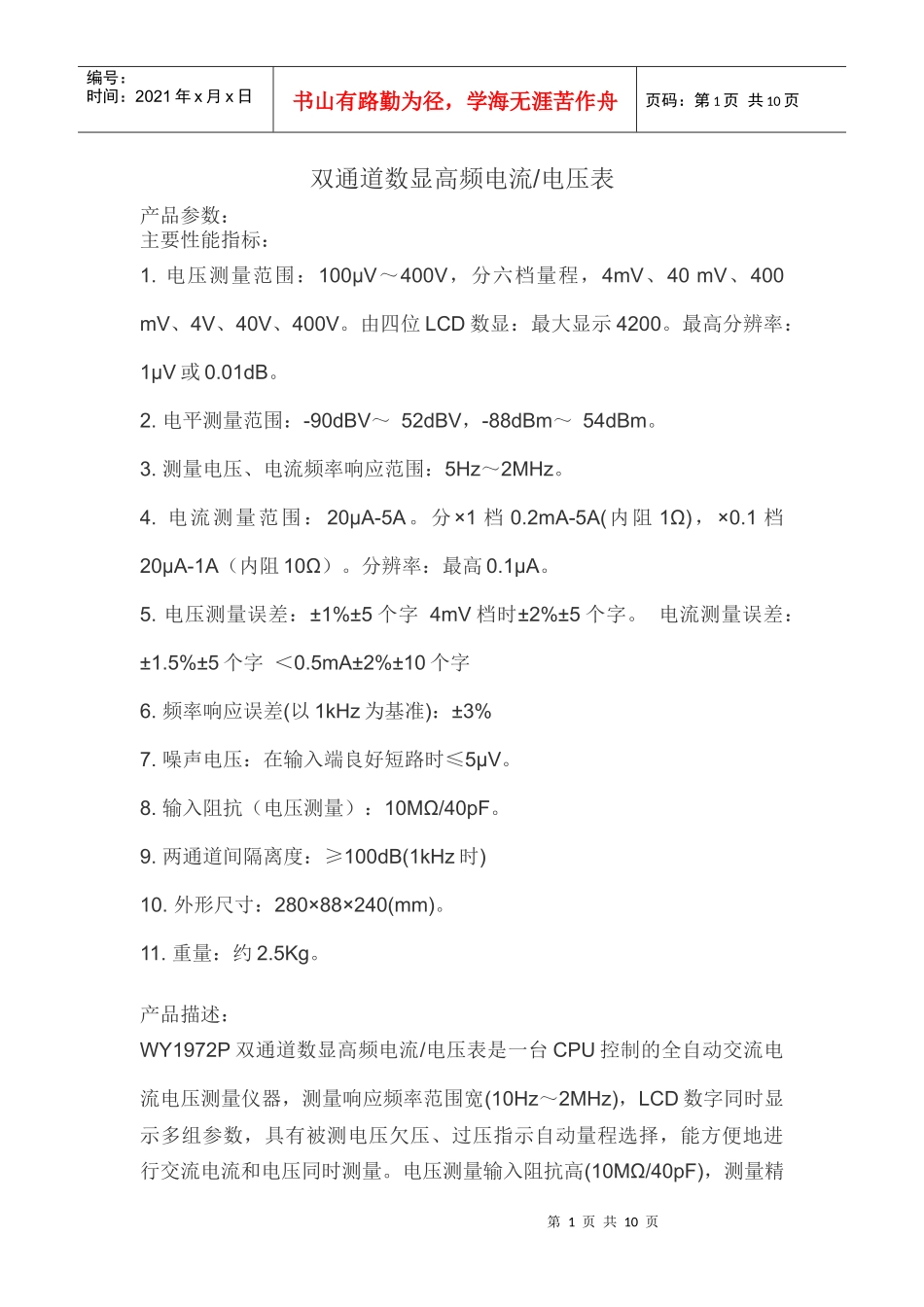

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页双通道数显高频电流/电压表产品参数：主要性能指标：1.电压测量范围：100µV～400V，分六档量程，4mV、40mV、400mV、4V、40V、400V。由四位LCD数显：最大显示4200。最高分辨率：1µV或0.01dB。2.电平测量范围：-90dBV～52dBV，-88dBm～54dBm。3.测量电压、电流频率响应范围：5Hz～2MHz。4.电流测量范围：20µA-5A。分×1档0.2mA-5A(内阻1Ω)，×0.1档20µA-1A（内阻10Ω）。分辨率：最高0.1µA。5.电压测量误差：±1%±5个字4mV档时±2%±5个字。电流测量误差：±1.5%±5个字＜0.5mA±2%±10个字6.频率响应误差(以1kHz为基准)：±3%7.噪声电压：在输入端良好短路时≤5μV。8.输入阻抗（电压测量）：10MΩ/40pF。9.两通道间隔离度：≥100dB(1kHz时)10.外形尺寸：280×88×240(mm)。11.重量：约2.5Kg。产品描述：WY1972P双通道数显高频电流/电压表是一台CPU控制的全自动交流电流电压测量仪器，测量响应频率范围宽(10Hz～2MHz)，LCD数字同时显示多组参数，具有被测电压欠压、过压指示自动量程选择，能方便地进行交流电流和电压同时测量。电压测量输入阻抗高(10MΩ/40pF)，测量精第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页度高，并具有良好的线性度。本机还具有输入浮置选择功能。产品特点：*自动/手动量程选择，电压电流欠压欠流、过压过流指示。*交流电流和电压同时测量，测量范围宽(100µV～400V,20µA-5A)，分辨率高(1µV，0.1µA)。*LCD数字同时显示多组参数：V、dBm、I值。*电压测量自动归零，电流测量内阻低（1Ω）。快走丝--中走丝快走丝是电火花线切割的一种，也叫高速走丝电火花线切割机床（WEDM-HS），其电极丝（一般采用钼丝）作高速往复运动，走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，是我国独创的电火花线切割加工模式。电火花线切割加工是通过电极丝接脉冲电源的负极，工件接脉冲电源的正极，高频脉冲电源通电后，当工件与电极丝之间的距离小于放电距离时，脉冲电能使介质（工作液）电离击穿，形成放电通道，在电场力的作用下，大量的带负电荷的电子高速奔向正极，带正电荷的离子奔向负极，由于电离而产生的高温使工件表面熔化，甚至汽化，使金属随着电极丝的移动及工作液的冲击而被抛出，从而在工件表面形成凹坑。在高温区中由于极性效应，电极丝与工件分配的能量不一样，因而电极丝与工件的表面温度也不一样，并且由于电极丝的熔化温度要大大高于工件材料的熔化温度，同时电极丝又在高速离开高温区，因而在高温区中电极的蚀除量要大大小于工件的蚀除量，这就时代工件表面形成较大的凹坑，而在电极丝的表面形成很小的凹坑，由于加工过程是连续的，步进电机受到控制不断进给，以保持电极丝与工件之间维持放电所必须的间隙，因而工件就逐步被切出一条缝隙。标准信号配电器型号：CE-IZ08负载能力：电压输出≤3mACE-IZ28电流输出≤300Ω输入范围：4～20mA响应时间：150mS输出类型：0-5V或1-5V或4-20mA辅助电源：+24V精度等级：0.2级0.5级静态功耗：<2W（见产品特性表）产品特性表第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页产品型号输入阻抗隔离耐压线性误差输出标称值额定功耗（W）负载条件响应时间过载能力安装方式CE-IZ08-34250Ω≤2500VDC≤0.5%0～5V0.8电压输出≤3mA或电流输出≤300Ω≤150mS2倍标称值，一秒10次导轨/螺孔CE-IZ08-544～20mA1.3CE-IZ08-641～5V0.8CE-IZ28-340～5V（二路）1CE-IZ28-544～20mA（二路）2CE-IZ28-641～5V（二路）1CE-IZ28-T4混合输出（二路）1.5产品选型表（请按"从左到右的原则"选出可选项）主型号输出类型辅助电源穿孔方式（mm）外形结构等级指数额定输入型号说明CE-IZ083-0～5VDC（Vz）5-4～20mA（Iy）6-1～5VDC（Vy）4…+24M-无孔S30.20.54～20mA一入一出全隔离CE-IZ283-0～5VDC（Vz）5-4～20mA（Iy）6-1～5VDC（Vy）T-混合输出4…+2...
