扇行模标准工艺卡VIP专享VIP免费

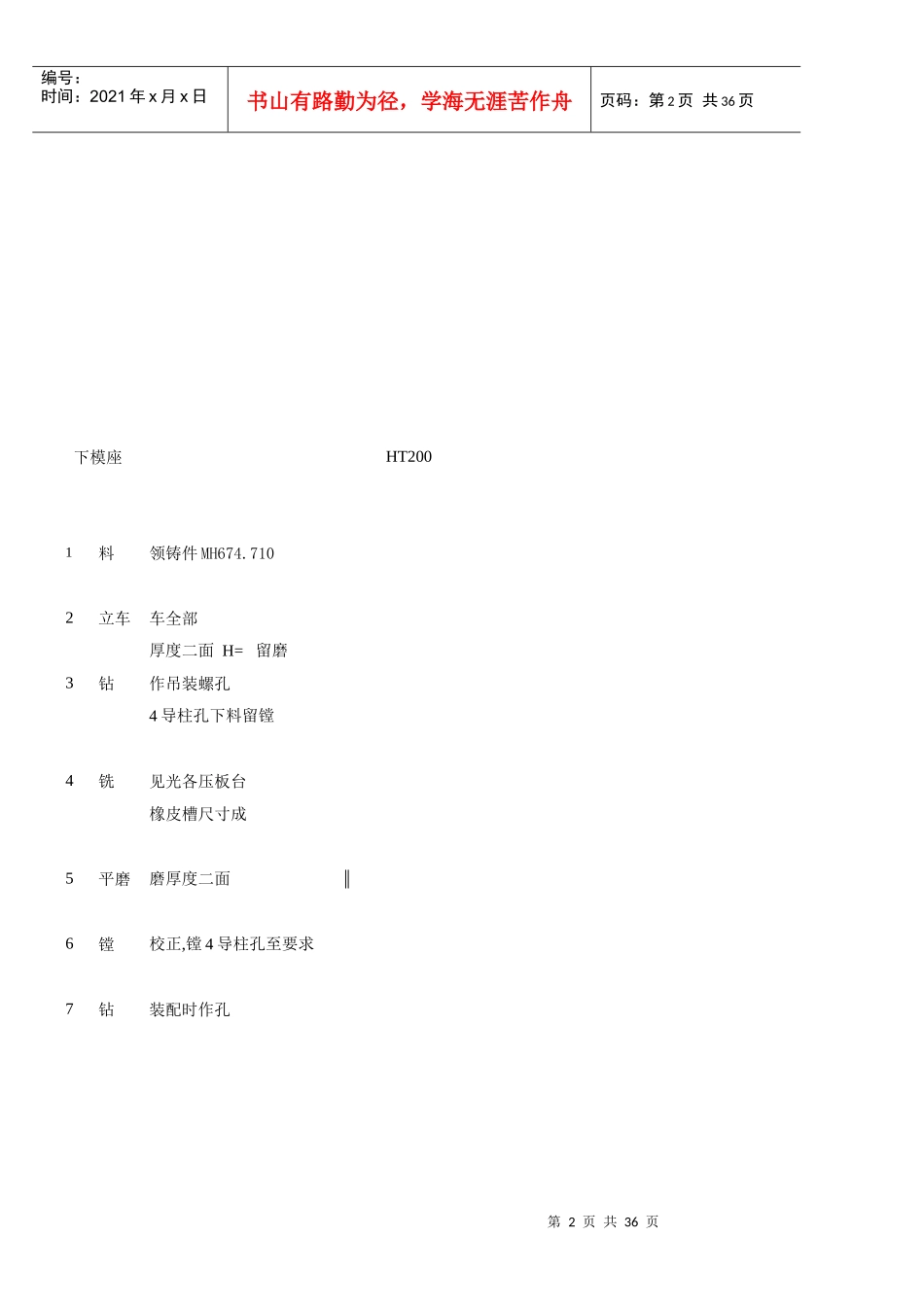

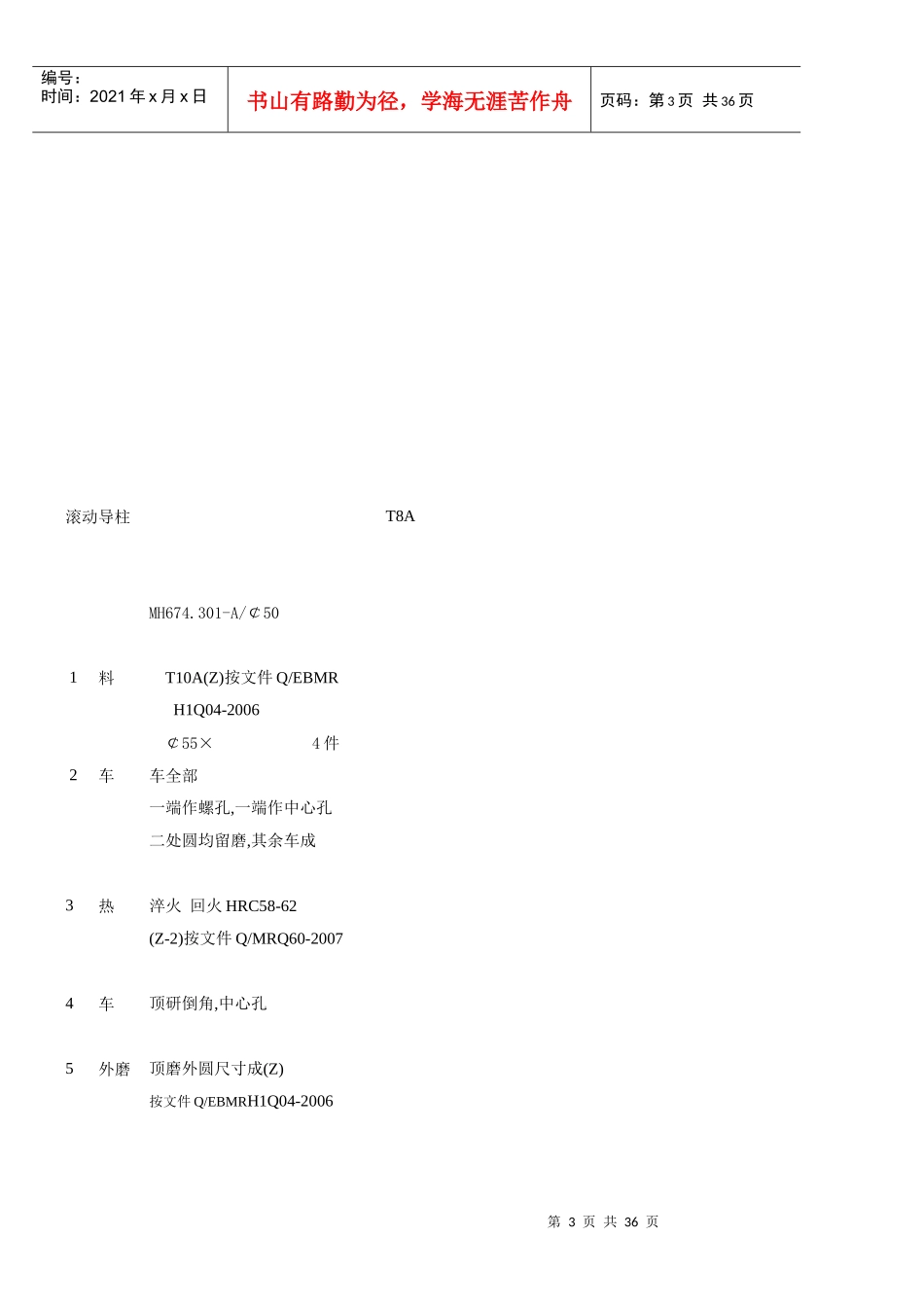

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页卸料板451料H=板料一件2热调质HRC25-283单铣四面∥⊥4刨厚度二面H=留磨5插插外形倒角6平磨磨厚度二面H=∥7镗校正，镗工艺孔2-￠10H7作穿线孔8线割校正，割定位孔割分型面尺寸成（一切二）9电花项腐间隙10钻作各孔11平磨磨厚度二面（二项）（项与项合并后再磨）第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页下模座HT2001料领铸件MH674.7102立车车全部厚度二面H=留磨3钻作吊装螺孔4导柱孔下料留镗4铣见光各压板台橡皮槽尺寸成5平磨磨厚度二面∥6镗校正,镗4导柱孔至要求7钻装配时作孔第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页滚动导柱T8AMH674.301-A/￠501料T10A(Z)按文件Q/EBMRH1Q04-2006￠55×4件2车车全部一端作螺孔,一端作中心孔二处圆均留磨,其余车成3热淬火回火HRC58-62(Z-2)按文件Q/MRQ60-20074车顶研倒角,中心孔5外磨顶磨外圆尺寸成(Z)按文件Q/EBMRH1Q04-2006第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页挡料销T8A1料2热调质HRC25-283车精车尺寸成第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页垫板Q235-A1料H＝板料一件外形按兰图尺寸放余量下料（兰图尺寸）2刨厚度二面H=留磨∥3插插外形尺寸成4平磨磨厚度二面（H=）∥5钻作各孔第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页6线割校正，与项合并切燕尾槽尺寸成凸凹模Cr12MoV1料Cr12(G)按文件Q/EBMRH1Q04-20062锻厚度按H=锻成，外形按兰图尺寸放余量锻（兰图尺寸）（工艺图）3热退火第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页4刨厚度二面H=留磨5平磨见光厚度二面∥6钻作各孔外形、槽形下料（见工艺图）凸凹模Cr12MoV7插插外形、槽形下料单边均匀留3-5mm8铣工艺台阶成（见工艺图）9热淬火回火HRC56-60(Z-7)按文件Q/EBMRQ60-200710平磨磨底平面第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页11热煮油，去应力12平磨磨底平面13镗校正，镗￠10H7销孔成14线割校正，割外形及槽形尺寸成按文件Q/EBMRH1Q04-200615铣销套16平磨刃口面（二次）∥17压板Q235-AMH674.301-A/￠501料￠60×464件2车车成3平磨见光厚度二面∥第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页外购件1钢球保持架￠50d=￠54件￠3×￠55×2304件2导柱弹簧第10页共36页第9页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共36页底板451料H=25板料各一件第11页共36页第10页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共36页2热调质HRC25-283单铣四面∥、4刨厚度二面H=20留磨∥5平磨磨厚度二面∥6钻作各孔（增加二螺孔）顶板451料H=20板料各一件第12页共36页第11页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共36页2热调质HRC25-283单铣四面∥、4刨厚度二面H=16留磨∥5平磨磨厚度二面∥6钻增加二螺孔（二项）项作顶杆固定孔顶杆45第13页共36页第12页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共36页1料2热调质HRC25-283车车全部，长度二端留磨其余车成4平磨配磨长度二面第14页共36页第13页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共36页顶杆451料2热调质HRC25-283车车全部，大端面留磨其余车成4平磨压入后磨大端面，齐平第15页共36页第14页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共36页滚动导套T8AMH674.309-A/￠501料T10A（Z）按文件Q/EBMRH1Q04-20064件2车车全部，内孔，外圆均留磨台肩留磨，其余车成3热淬火回火HRC58-62(Z-2)按文件Q/EB...
