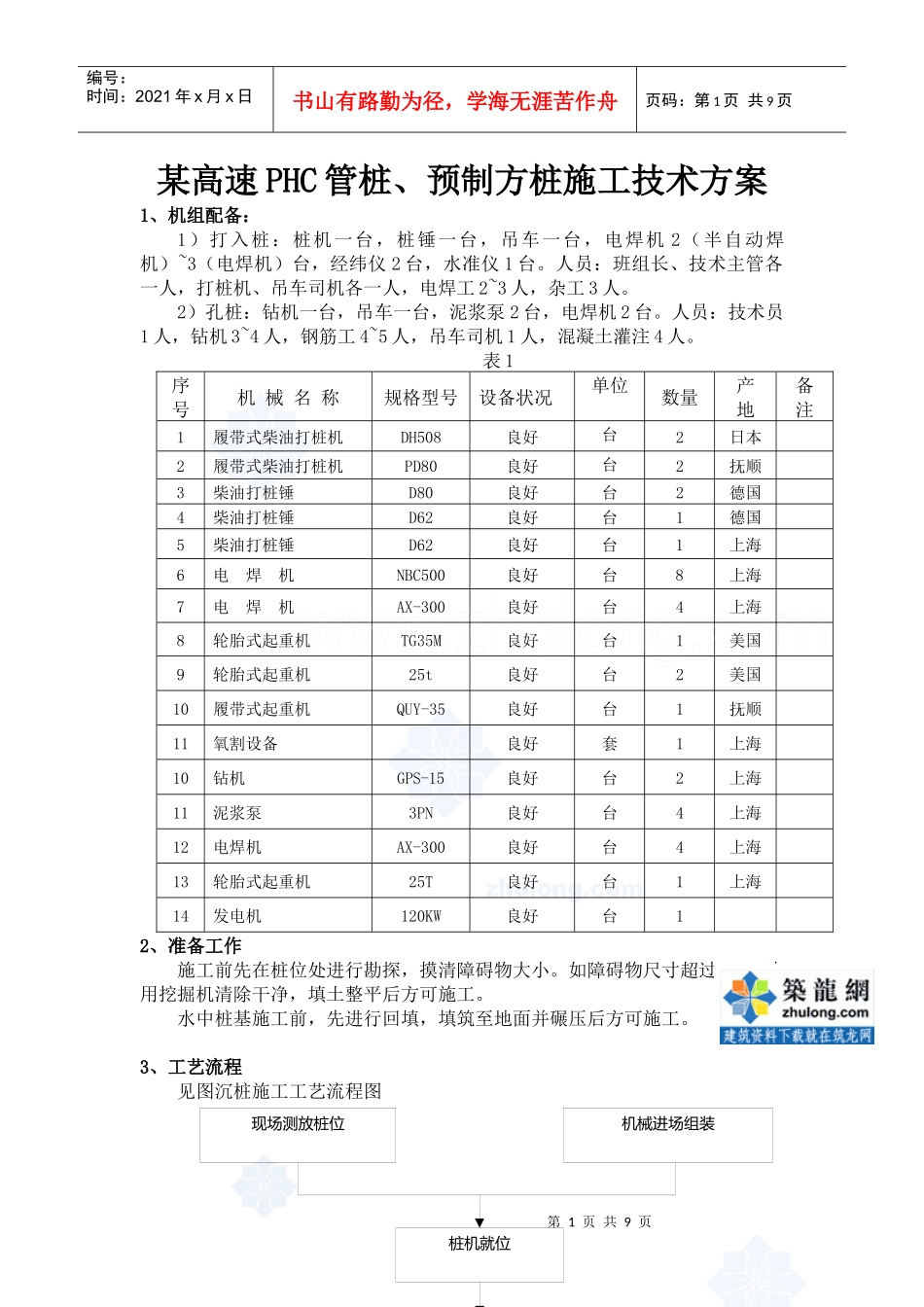

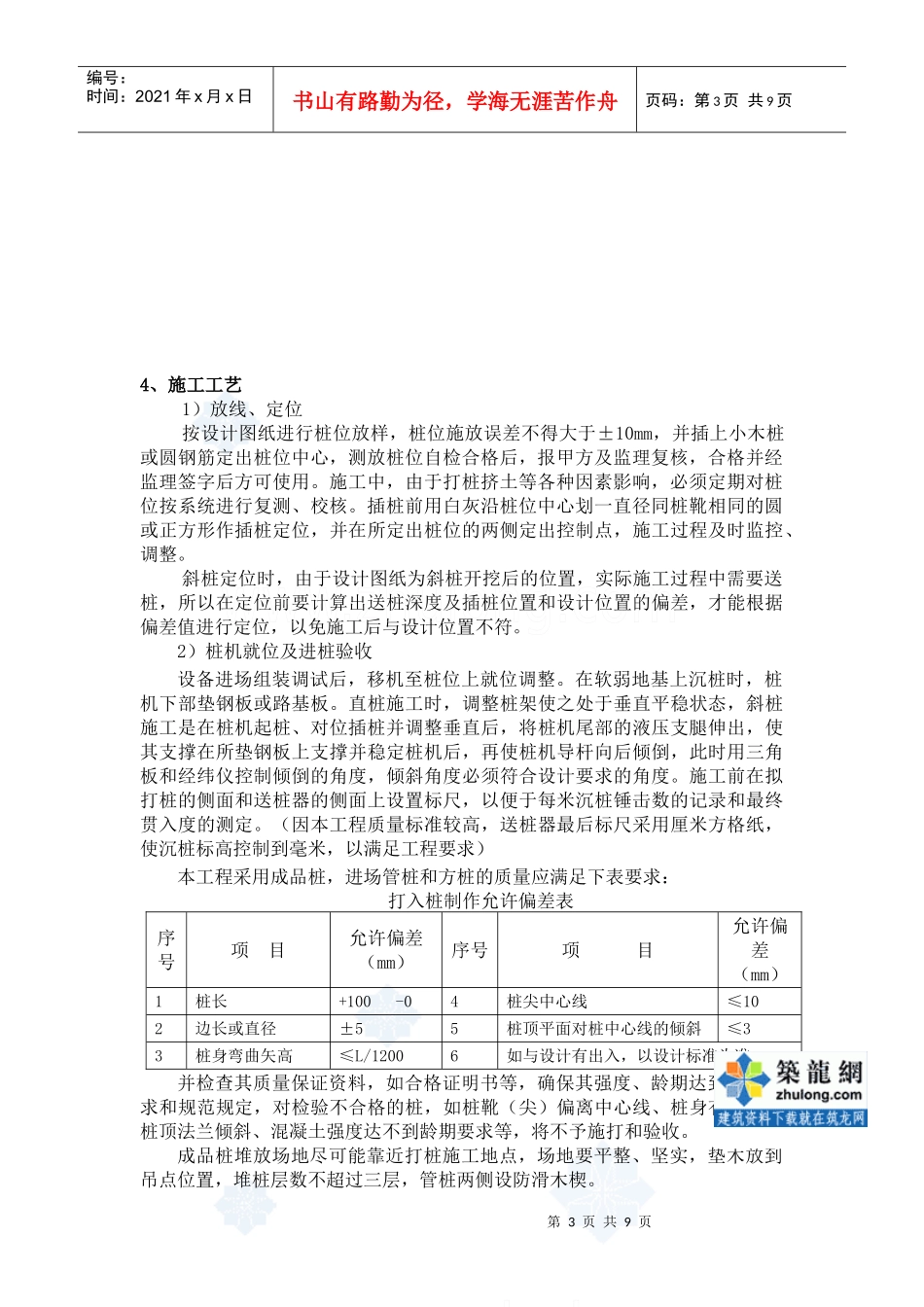

第1页共9页现场测放桩位机械进场组装桩机就位编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页某高速PHC管桩、预制方桩施工技术方案1、机组配备：1）打入桩：桩机一台，桩锤一台，吊车一台，电焊机2（半自动焊机）~3（电焊机）台，经纬仪2台，水准仪1台。人员：班组长、技术主管各一人，打桩机、吊车司机各一人，电焊工2~3人，杂工3人。2）孔桩：钻机一台，吊车一台，泥浆泵2台，电焊机2台。人员：技术员1人，钻机3~4人，钢筋工4~5人，吊车司机1人，混凝土灌注4人。表1序号机械名称规格型号设备状况单位数量产地备注1履带式柴油打桩机DH508良好台2日本2履带式柴油打桩机PD80良好台2抚顺3柴油打桩锤D80良好台2德国4柴油打桩锤D62良好台1德国5柴油打桩锤D62良好台1上海6电焊机NBC500良好台8上海7电焊机AX-300良好台4上海8轮胎式起重机TG35M良好台1美国9轮胎式起重机25t良好台2美国10履带式起重机QUY-35良好台1抚顺11氧割设备良好套1上海10钻机GPS-15良好台2上海11泥浆泵3PN良好台4上海12电焊机AX-300良好台4上海13轮胎式起重机25T良好台1上海14发电机120KW良好台12、准备工作施工前先在桩位处进行勘探，摸清障碍物大小。如障碍物尺寸超过0.5m时，用挖掘机清除干净，填土整平后方可施工。水中桩基施工前，先进行回填，填筑至地面并碾压后方可施工。3、工艺流程见图沉桩施工工艺流程图第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4、施工工艺1）放线、定位按设计图纸进行桩位放样，桩位施放误差不得大于±10mm，并插上小木桩或圆钢筋定出桩位中心，测放桩位自检合格后，报甲方及监理复核，合格并经监理签字后方可使用。施工中，由于打桩挤土等各种因素影响，必须定期对桩位按系统进行复测、校核。插桩前用白灰沿桩位中心划一直径同桩靴相同的圆或正方形作插桩定位，并在所定出桩位的两侧定出控制点，施工过程及时监控、调整。斜桩定位时，由于设计图纸为斜桩开挖后的位置，实际施工过程中需要送桩，所以在定位前要计算出送桩深度及插桩位置和设计位置的偏差，才能根据偏差值进行定位，以免施工后与设计位置不符。2）桩机就位及进桩验收设备进场组装调试后，移机至桩位上就位调整。在软弱地基上沉桩时，桩机下部垫钢板或路基板。直桩施工时，调整桩架使之处于垂直平稳状态，斜桩施工是在桩机起桩、对位插桩并调整垂直后，将桩机尾部的液压支腿伸出，使其支撑在所垫钢板上支撑并稳定桩机后，再使桩机导杆向后倾倒，此时用三角板和经纬仪控制倾倒的角度，倾斜角度必须符合设计要求的角度。施工前在拟打桩的侧面和送桩器的侧面上设置标尺，以便于每米沉桩锤击数的记录和最终贯入度的测定。（因本工程质量标准较高，送桩器最后标尺采用厘米方格纸，使沉桩标高控制到毫米，以满足工程要求）本工程采用成品桩，进场管桩和方桩的质量应满足下表要求：打入桩制作允许偏差表序号项目允许偏差（mm）序号项目允许偏差（mm）1桩长+100-04桩尖中心线≤102边长或直径±55桩顶平面对桩中心线的倾斜≤33桩身弯曲矢高≤L/12006如与设计有出入，以设计标准为准并检查其质量保证资料，如合格证明书等，确保其强度、龄期达到设计要求和规范规定，对检验不合格的桩，如桩靴（尖）偏离中心线、桩身有裂缝、桩顶法兰倾斜、混凝土强度达不到龄期要求等，将不予施打和验收。成品桩堆放场地尽可能靠近打桩施工地点，场地要平整、坚实，垫木放到吊点位置，堆桩层数不超过三层，管桩两侧设防滑木楔。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3）试打正式沉桩前，为了对施工工艺技术设备作出合理评价，及时提供场地地质情况，根据设计方要求，按施工流程进行桩的试打和复打。试桩数量由设计方确定，主要向设计方提供沉桩记录：每米锤击数、最后2～3m每30mm锤击数、总锤击数、落锤高、桩垂直度、桩偏差、焊接时间、桩节段组成、焊缝操作等，以确定施工用桩机、桩锤及桩锤性能、衬垫及其参数...
