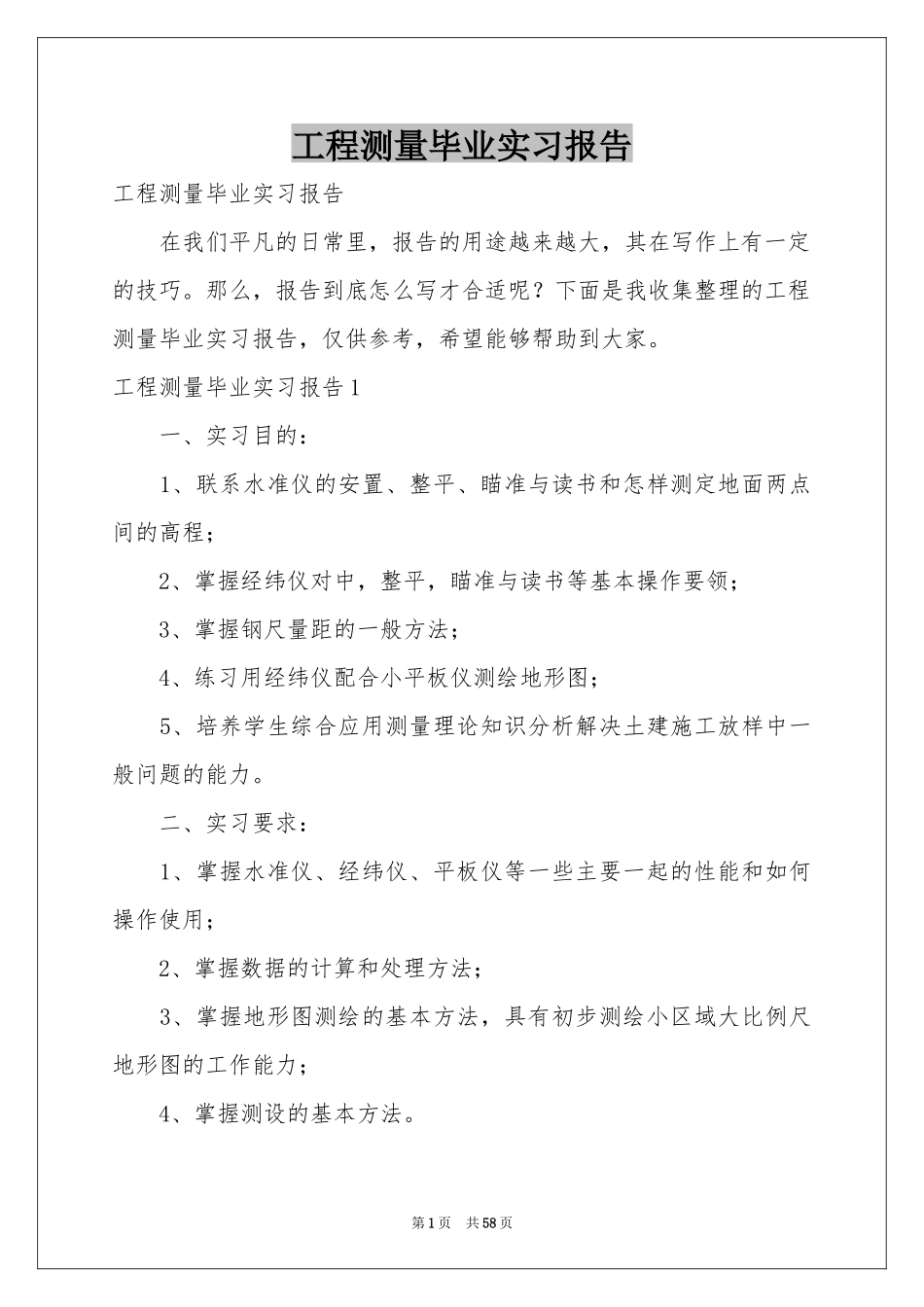

工程测量毕业实习报告工程测量毕业实习报告在我们平凡的日常里，报告的用途越来越大，其在写作上有一定的技巧。那么，报告到底怎么写才合适呢？下面是我收集整理的工程测量毕业实习报告，仅供参考，希望能够帮助到大家。工程测量毕业实习报告1一、实习目的：1、联系水准仪的安置、整平、瞄准与读书和怎样测定地面两点间的高程；2、掌握经纬仪对中，整平，瞄准与读书等基本操作要领；3、掌握钢尺量距的一般方法；4、练习用经纬仪配合小平板仪测绘地形图；5、培养学生综合应用测量理论知识分析解决土建施工放样中一般问题的能力。二、实习要求：1、掌握水准仪、经纬仪、平板仪等一些主要一起的性能和如何操作使用；2、掌握数据的计算和处理方法；3、掌握地形图测绘的基本方法，具有初步测绘小区域大比例尺地形图的工作能力；4、掌握测设的基本方法。第1页共58页三、实习任务：1、控制点高程测量；2、导线长度测量；3、水平角度测量；4、闭合导线内业计算；5、测绘地形图；6、建筑物放样，道路中线测量和管线测量。四、实习项目与程序：1、外业测量：（1）测量控制点高程；（2）测量控制点间距离；（3）测量闭合导线内角。2、内业计算：（1）计算控制点间高差，推算各点间高程；（2）计算个控制点间距离及相对误差；（3）计算个内角闭合差及内角；（4）根据以上计算数据推算个点坐标。3、测绘地形图：（1）将坐标范围内的控制点标定到图纸上；（2）根据控制点周围的地物地貌测量某些点的高程，再标在图纸上。第2页共58页4、施工测量：圆曲线，缓和曲线测量。五、实习方法：水准仪、经纬仪、平板仪的使用。1、测量的方法：（1）水准仪架在两个控制点的中间，距离两点大致相等。在前后两点各立水准尺一把。（2）望远镜对准水准尺并推动，再将水准仪调平，调节三个脚螺旋，使得圆水准器旗袍居中，然后微调倾螺旋，从左边的窗口看到水准管的气泡闭合。（3）调水平微动螺旋，使得十子丝在水准尺上测得后视读数和前视读数并记录下来。（4）三脚架架腿抬高或降低，重新测量后视读数和前视读数并记录下来，测得高差不得超过5mm，否则重测。2、角度测量的方法：（1）经纬仪架在控制点上，用脚螺旋进行对中，再伸缩架腿调节圆水准气泡居中，然后调节脚螺旋使得水准管气泡也居中。通过对中器观察是否对中，否则反复调平。（2）望远镜调成盘左，对准左面的目标并制动，调节微倾和微动螺旋，使得十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。顺时针转动照准部，对准右面的目标并制动，读出右面的读数，记录读数。（3）望远镜调成盘右，对准右面的目标并制动，调节调节微倾第3页共58页和微动螺旋，是的十字丝瞄准目标，把配置度盘的按钮拔出，记下读数。逆时针转动照准部，对准左面的目标并制动，读出左边的读数，记录读数。（4）两次测量角之差不能超过40秒，否则重测。3、距离测量的方法：（1）用前面的方法将经纬仪对中整平，再进行定线。（2）然后用钢尺沿着路线测出导线长度。（3）往返各测一次，两次距离的相对误差不能超过三千分之一，否则重测。4、平板仪的使用：（1）立上三脚架，将平板固定，把图纸也固定在平板上。（2）将平板仪的一边靠在两个控制点上，瞄准地面上的点，然后进行对中整平。（3）整平后进行测绘。量出控制点到某地物的距离并且紧靠建筑物立标杆，通过平板仪瞄准标杆则确定了这个方向。根据比例尺换算成图上距离，将地物地貌画在图上。（4）将所有坐标范围内的地物地貌全都画在图上，并用规定符号表示。六、测量精度：1、距离往返测量相对误差不超过1/3000；2、水准仪高差测量中高差闭合差在容许值±12vnmm或±40L第4页共58页mm范围内；3、测内角时一测回中上、下半测回角值之差不得超过±40。七、计算成果和示意图见测设数据计算表。八、体会：通过本次实习，巩固了以前所学知识，掌握了水准仪、经纬仪的基本操作，还有怎样施工放样，学会了地形图的绘制方法。从而积累了许多经验。（1）立标尺时，标尺除立直外还要选在重要的地方、因此，选点就非常重要，点一定要选在有代表性的地方、同时要注意并点非越多越好、相反选取的无用点过多不但会增加测量，计算和绘图的...
