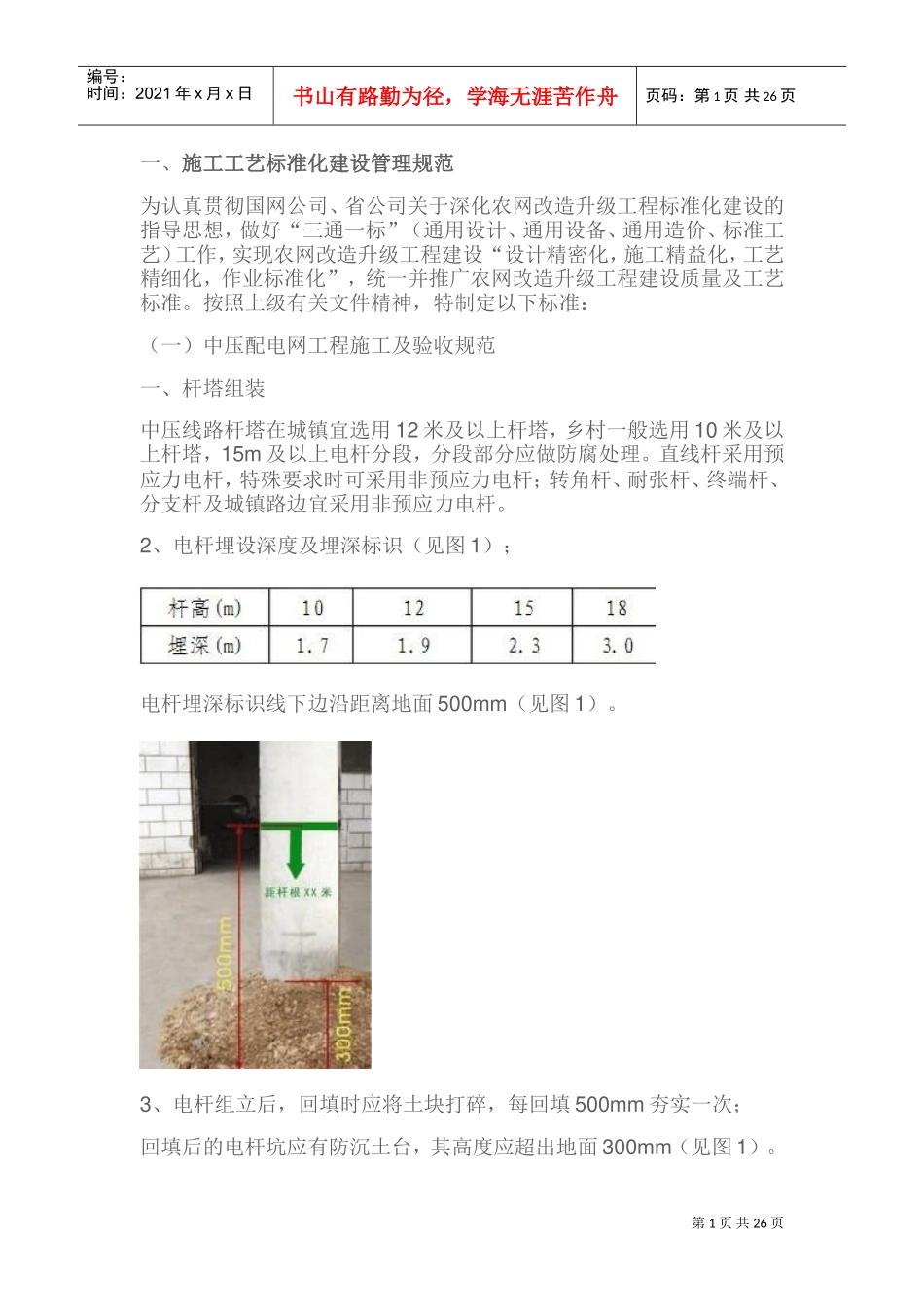

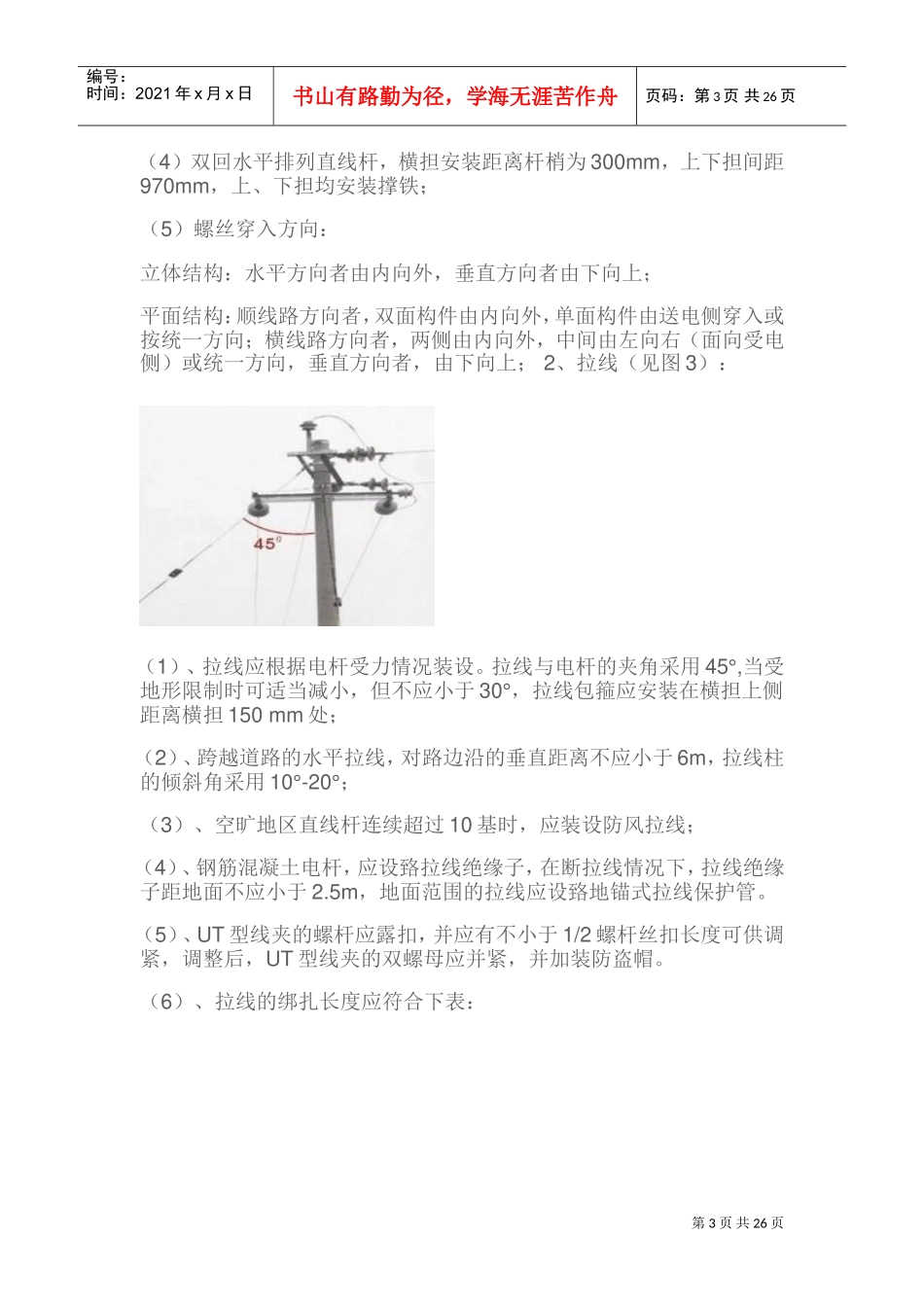

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页一、施工工艺标准化建设管理规范为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想，做好“三通一标”（通用设计、通用设备、通用造价、标准工艺）工作，实现农网改造升级工程建设“设计精密化，施工精益化，工艺精细化，作业标准化”，统一并推广农网改造升级工程建设质量及工艺标准。按照上级有关文件精神，特制定以下标准：（一）中压配电网工程施工及验收规范一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔，乡村一般选用10米及以上杆塔，15m及以上电杆分段，分段部分应做防腐处理。直线杆采用预应力电杆，特殊要求时可采用非预应力电杆；转角杆、耐张杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。2、电杆埋设深度及埋深标识（见图1）；电杆埋深标识线下边沿距离地面500mm（见图1）。3、电杆组立后，回填时应将土块打碎，每回填500mm夯实一次；回填后的电杆坑应有防沉土台，其高度应超出地面300mm（见图1）。第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页4、自立转角塔、终端塔应组立在倾斜平面的基础上，向受力的反方向产生预倾斜，倾斜值应视塔的钢度及受力大小由设计确定；5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆，在架线后拉线点处不应向受力侧挠倾。向反受力侧的偏斜不应超过拉线点的3%；6、拉线棒与拉线盘应垂直，拉线盘应采用带拉线环式，拉线棒露出地面部分长度应为500～700mm。7、电杆组立好后，直线杆的横向位移不应大于50mm，直线杆梢的位移不应大于杆梢直径的1/2；转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径；终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜。8、横担安装（见图2）：（1）直线杆单横担应装于受电侧，横担端部上下歪斜不应超过20mm；横担端部左右扭斜不应超过20mm；（2）单回三角排列直线杆，横担安装距离杆梢为650mm，杆顶器距离杆梢150mm；分支杆、90度转角杆（上、下）及终端杆应装于拉线侧。（3）双层横担之间的距离单回水平排列直线杆，横担安装距离杆梢为300mm，两侧加装撑铁；第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页（4）双回水平排列直线杆，横担安装距离杆梢为300mm，上下担间距970mm，上、下担均安装撑铁；（5）螺丝穿入方向：立体结构：水平方向者由内向外，垂直方向者由下向上；平面结构：顺线路方向者，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向者，两侧由内向外，中间由左向右（面向受电侧）或统一方向，垂直方向者，由下向上；2、拉线（见图3）：（1）、拉线应根据电杆受力情况装设。拉线与电杆的夹角采用45°,当受地形限制时可适当减小，但不应小于30°，拉线包箍应安装在横担上侧距离横担150mm处；（2）、跨越道路的水平拉线，对路边沿的垂直距离不应小于6m，拉线柱的倾斜角采用10°-20°；（3）、空旷地区直线杆连续超过10基时，应装设防风拉线；（4）、钢筋混凝土电杆，应设臵拉线绝缘子，在断拉线情况下，拉线绝缘子距地面不应小于2.5m，地面范围的拉线应设臵地锚式拉线保护管。（5）、UT型线夹的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧，并加装防盗帽。（6）、拉线的绑扎长度应符合下表：第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页3、绝缘子：（1）、直线杆采用15KV或20KV额定电压等级的针式绝缘子或棒形针式绝缘子；（2）、耐张、转角、分支和终端杆采用两片悬式绝缘子组成的绝缘子串或一个双铁头瓷拉棒绝缘子；（3）、10KV针式绝缘子或棒形针式绝缘子顶侧扎线方法分解图（见图4）。图44、导线：第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页（1）、导线应根据设计采用三角排列、水平排列、垂直排列；县城区和工业聚集区宜采用同杆双回或多回架设；农业区和偏远山区宜采用单回架设。（...
