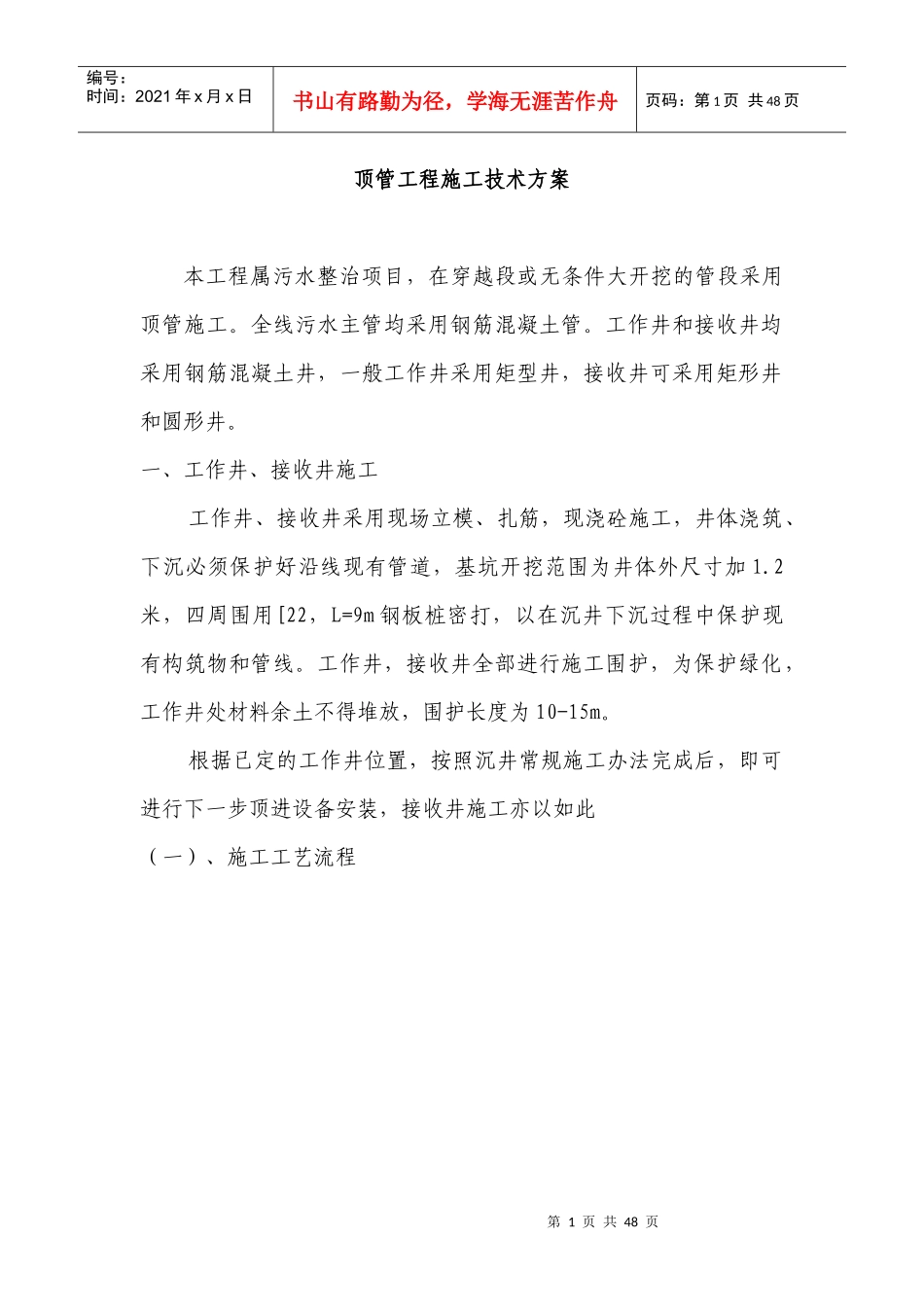

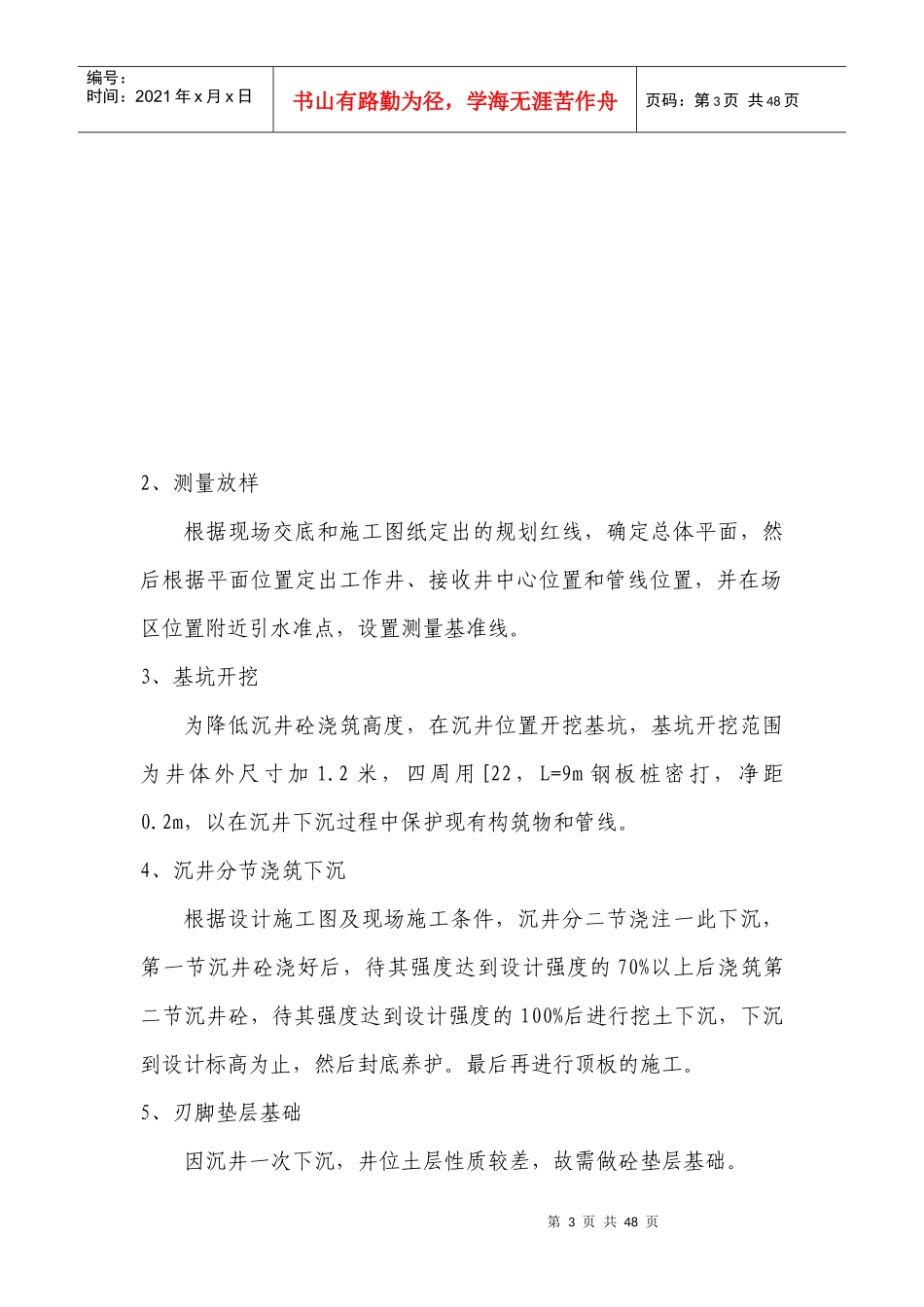

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页顶管工程施工技术方案本工程属污水整治项目，在穿越段或无条件大开挖的管段采用顶管施工。全线污水主管均采用钢筋混凝土管。工作井和接收井均采用钢筋混凝土井，一般工作井采用矩型井，接收井可采用矩形井和圆形井。一、工作井、接收井施工工作井、接收井采用现场立模、扎筋，现浇砼施工，井体浇筑、下沉必须保护好沿线现有管道，基坑开挖范围为井体外尺寸加1.2米，四周围用[22，L=9m钢板桩密打，以在沉井下沉过程中保护现有构筑物和管线。工作井，接收井全部进行施工围护，为保护绿化，工作井处材料余土不得堆放，围护长度为10-15m。根据已定的工作井位置，按照沉井常规施工办法完成后，即可进行下一步顶进设备安装，接收井施工亦以如此（一）、施工工艺流程第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页施工前准备垫层基础钢筋加工施工定位模板加工第一节沉井立模、扎筋第二节沉井立模、扎筋第一节沉井浇筑养护至75%第二节沉井浇筑养护至100%排水、挖土下沉做试块养护下沉至设计标高沉井封底、养护做试块第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页2、测量放样根据现场交底和施工图纸定出的规划红线，确定总体平面，然后根据平面位置定出工作井、接收井中心位置和管线位置，并在场区位置附近引水准点，设置测量基准线。3、基坑开挖为降低沉井砼浇筑高度，在沉井位置开挖基坑，基坑开挖范围为井体外尺寸加1.2米，四周用[22，L=9m钢板桩密打，净距0.2m，以在沉井下沉过程中保护现有构筑物和管线。4、沉井分节浇筑下沉根据设计施工图及现场施工条件，沉井分二节浇注一此下沉，第一节沉井砼浇好后，待其强度达到设计强度的70%以上后浇筑第二节沉井砼，待其强度达到设计强度的100%后进行挖土下沉，下沉到设计标高为止，然后封底养护。最后再进行顶板的施工。5、刃脚垫层基础因沉井一次下沉，井位土层性质较差，故需做砼垫层基础。第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页施工中砂垫层采用粗砂，含泥且掺加48%13-15mm碎石，充分拌匀后分两层夯实。6、立模扎筋立模顺序：立内模→绑扎钢筋→立外模，一节沉井内模一次立好，扎筋后，再分次立外模。本工程沉井模板采用组合钢模，局部采用木模板（厚度3cm），支撑采用Φ6cm钢管，并在纵横向适当间距设加强肋，内外模板用ф14拉杆固定，纵横间距为1m，采用各项措施以保证模板支撑牢固。立模时注意预留孔及预埋件位置。7、砼浇筑养护砼浇筑是沉井施工的关键环节，为保证施工质量，在保证砼质量的前提下，必须合理安排浇筑程序，控制砼的浇筑时间。砼采用商品砼，泵送浇筑，每次浇筑高度为2m，并在前层砼初凝之前将后层砼拌和物振捣完毕，因故间歇时，间歇时间在2小时之内，超过2小时，做水平施工缝。下节沉井接高时，将接合处砼凿毛，冲洗干净，并用水泥砂浆（与砼相同配合比），涂刷一遍。8、沉井下沉根据地质资料表明沉井位置处土质差，以高压缩性淤泥质粘土和淤泥为主，且地下水位较高，当垫层砼基础挖除后，井体可能突沉，甚至发生倾斜。为此在外井壁与土之间灌级配碎石以控制沉井下沉，随沉随垫，当需要挖土下沉时，遵循挖土方法，以期均匀下第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页沉防止倾斜，其次在下沉过程中做好各种记录，发生倾斜、位移，及时纠正，当沉至离设计标高约1米时，停止挖土下沉，请有关人员观察、测定。本沉井为排水下沉，鉴于本沉井处地下水位较高，为加强排水效果，施工中设置集水坑排水，以降低地下水位。9、沉井封底封底是沉井施工一道较为困难的工序，由于地质较差，当井体沉至离设计标高1m左右时，才能刚趋于稳定，这时应进一步观察，如果情况良好，可继续挖土下沉，距离设计标高10cm左右时，停止取土，用毛块石抛铺垫层，砌筑方法：先中间后两边，对称同时施工，然后进行观测，沉井累计下沉量不...
