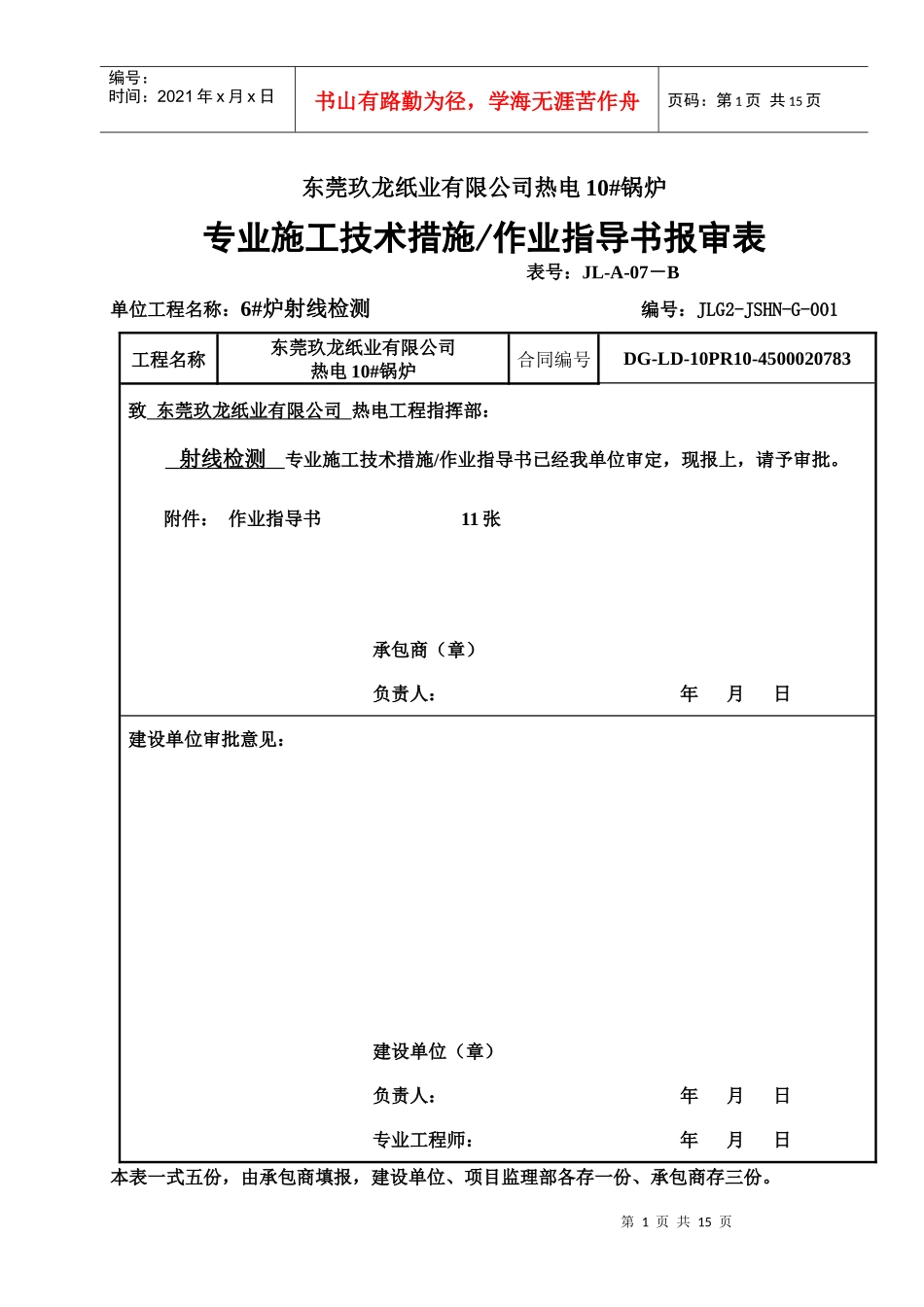

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页东莞玖龙纸业有限公司热电10#锅炉专业施工技术措施/作业指导书报审表表号：JL-A-07－B单位工程名称：6#炉射线检测编号：JLG2-JSHN-G-001工程名称东莞玖龙纸业有限公司热电10#锅炉合同编号DG-LD-10PR10-4500020783致东莞玖龙纸业有限公司热电工程指挥部：射线检测专业施工技术措施/作业指导书已经我单位审定，现报上，请予审批。附件：作业指导书11张承包商（章）负责人：年月日建设单位审批意见：建设单位（章）负责人：年月日专业工程师：年月日本表一式五份，由承包商填报，建设单位、项目监理部各存一份、承包商存三份。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录作业指导书工程名称：长春高新热电厂2×25MW机组扩建工程编号：GJC6－001作业项目名称：6#炉射线检测编制单位：江苏华能建设工程集团有限公司长春项目部编制：狄小舟日期：2010.03.08审核：杨建清日期：2010.03.08批准：宋火高日期：2010.03.08第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一、概述二、编制依据三、工作量四、参加作业人员资格和条件五、作业前应做的准备和条件六、作业程序、操作方法和质量要求七、作业过程中消除质量通病及预防措施八、作业活动中的分工权限和职责九、技术记录要求（表式和图）第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页十、安全措施和文明作业要求十一、交底要求及签证表十二、危险识别表十三、施工危险点、危险源控制对策表金属检验及热处理施工方案一、工程概况：本工程为二台240锅炉循环硫化床锅炉，额定蒸发量为240t，额定压力为9.81Mpa，蒸汽温度为540℃，给水温度为250℃。二、编制依据：1、《蒸汽锅炉安全技术监察规程》劳部发［1996］276号2、《电力工业锅炉压力容器监察规程》DL612-19963、《火力发电厂焊接技术规程》DL/T869-20044、《钢熔化焊对接接头射线照相和质量分级》GB/3323-2005第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页5、《承压设备无损检测》JB/T4730-20056、《火力发电厂金属技术监督规程》DL438-20007、《火力发电厂热处理技术规程》DL/T819-20028、DL/T991-2006火力发电厂金属光谱分析导则9、溧阳华能检测有限公司《质量手册》、《程序文件》、《操作规程》、《管理制度》、《技术规范》三、工作范围:1无损探伤1.1无损探伤要求及探伤比例1.1.1无损探伤应根据有关合同文件要求或相关标准、规程规范所规定的探伤比例进行。1.1.2各种无损探伤技术方案的设计，经分公司专业技术管理人员审批核准。最后应报请监理认可。1.1.3对于零星无损探伤部分，也应认真执行质量验收规范。1.1.4对锅炉承压部件焊接接头按合同及规程、规范的比例进行无损探伤检验。1.1.5对所有焊缝按有关合同规定或《电力建设施工及验收技术范围》(火力发电厂焊接篇)DL/T869-2004规范规定的探伤比例执行。1.2射线探伤(RT)工作程序及要求第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页1.2.1接受委托承接人须对被检件的规格、材质、焊接及焊后热处理工艺、使用过程、环境条件、检验目的和质量要求进行全面了解。依据相关规程、标准及业主监理要求，确定检验方式、检验等级、检验比例和质量评定标准，并提出配合的事项与要求，编制《金属检测作业指导书》1.2.2设备准备选用(购置)适用的射线源(机)、增感屏、胶片、像质计；铅字版、阶梯试块、做标志和黑度计、观片灯、评片尺等。按预定配方(可用胶片推荐的或某种规定配方)配制显(定)影药液。1.2.3技术准备在射线机、增感屏、胶片、焦距和显影条件相组合固定的情况下，制定曝光曲线、验证效果，直至底片黑度、清晰度、灵敏度和可评范围都达到规程要求为止。1.2.4编写《作业指导书》，并按程序审批《作业指导书》应由Ⅱ级以上技术人员编写，经相关部门专业技术主管审核，总...
