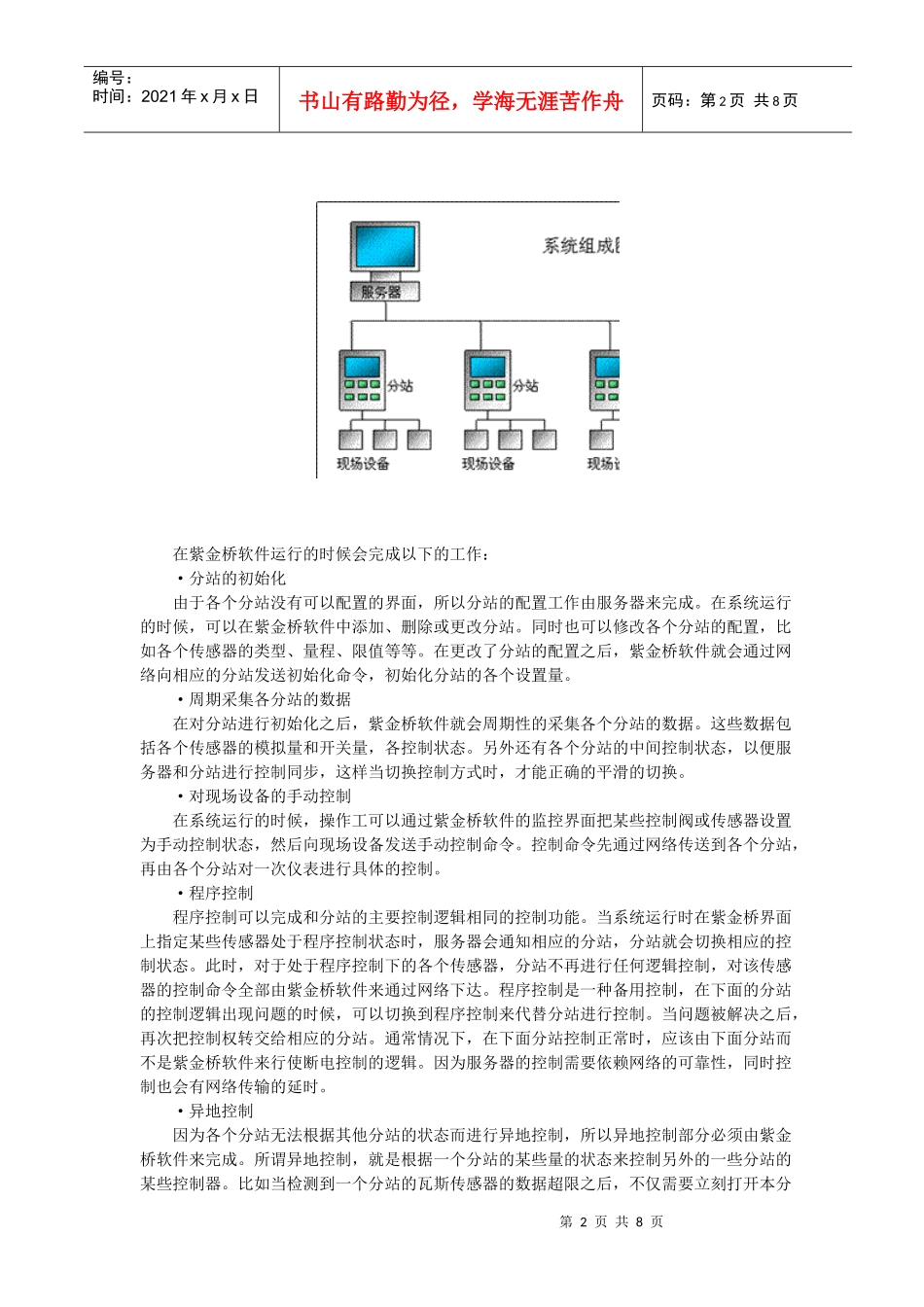

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页紫金桥软件在煤矿安全生产方面的应用近年来，煤矿生产的各种事故接连不断的被各个媒体曝光，这也直接的反映了当前煤矿生产存在着许多的安全问题。因为煤矿安全生产关系到人民群众的生命财产安全，关系改革发展和社会稳定的大局，所以搞好煤矿安全生产工作，能切实保障人民群众的生命财产安全，也体现了最广大人民群众的根本利益。随着监控组态软件在各行各业的广泛应用，许多煤矿安全生产研究院、设计院和其他从事煤矿安全生产的人员为了提高工程开发的效率，都希望能够直接使用组态软件来进行煤矿安全生产的管理。但是由于煤炭行业存在着特殊性，比如可以动态的增删分站、在瓦斯浓度等超限时直接进行控制等，也给监控组态软件提出了新的要求。这些新的要求包括：·软件可以在运行时动态的增加或删除位号。只有软件在运行时可以动态的增删位号，才能够满足煤炭生产中各个采集量的动态变化。·软件可以在运行时动态的更改驱动连接。只有这样，才能随着需求的变化而改变采集数据的命令。·软件可以在运行时动态的增加画面，绘制各种图元，进行各种动画连接。也只有这样才能把下面设备的更动在软件中以图形化的方式表现出来。·在某些量（比如瓦斯浓度）超限后不仅能够进行报警，而且还可以进行断电控制、联动控制和异地控制等控制工作。为了满足广大煤炭安全生产工作者的需求，紫金桥公司率先扩充了监控组态软件的功能，已经完全能够满足上面的几点要求。下面就以一个应用示例来介绍一下紫金桥软件在煤矿安全生产方面的应用。本系统由下面几部分组成：·现场设备各种传感器、控制阀、开关等一次仪表，由分站进行控制和管理。它们的数据汇总到分站，对它们的控制命令由分站来下达。·分站控制站，由单片机或PLC来完成控制功能，根据功能的差异，又分为主分站和次分站两种。它能够完成从下面一次仪表中采集数据，并根据事先设置的限值来进行报警和断电的控制，是主要的控制机构之一。但是它只能分析控制当前分站下的所有的一次仪表的数据，无法对所有的仪表进行综合分析，也无法完成异地断电功能。·服务器计算机服务器，上面运行紫金桥监控组态软件，和下面的各个分站组成网络。紫金桥软件通过网络从下面的分站采集数据，从而能够完成数据的集中处理，也可以对所有的数据进行综合的分析。紫金桥软件把需要进行的控制命令通过网络发送到下面的各个分站，再由各分站去进一步的控制一次仪表。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页在紫金桥软件运行的时候会完成以下的工作：·分站的初始化由于各个分站没有可以配置的界面，所以分站的配置工作由服务器来完成。在系统运行的时候，可以在紫金桥软件中添加、删除或更改分站。同时也可以修改各个分站的配置，比如各个传感器的类型、量程、限值等等。在更改了分站的配置之后，紫金桥软件就会通过网络向相应的分站发送初始化命令，初始化分站的各个设置量。·周期采集各分站的数据在对分站进行初始化之后，紫金桥软件就会周期性的采集各个分站的数据。这些数据包括各个传感器的模拟量和开关量，各控制状态。另外还有各个分站的中间控制状态，以便服务器和分站进行控制同步，这样当切换控制方式时，才能正确的平滑的切换。·对现场设备的手动控制在系统运行的时候，操作工可以通过紫金桥软件的监控界面把某些控制阀或传感器设置为手动控制状态，然后向现场设备发送手动控制命令。控制命令先通过网络传送到各个分站，再由各个分站对一次仪表进行具体的控制。·程序控制程序控制可以完成和分站的主要控制逻辑相同的控制功能。当系统运行时在紫金桥界面上指定某些传感器处于程序控制状态时，服务器会通知相应的分站，分站就会切换相应的控制状态。此时，对于处于程序控制下的各个传感器，分站不再进行任何逻辑控制，对该传感器的控制命令全部由紫金桥软件来通过网络下达。程序控制是一种备用控制，在下面的分站的控制逻辑出现问题的时候，可以切换到程序控制来代替分站进行控制。当问题被解决之后，再次...
