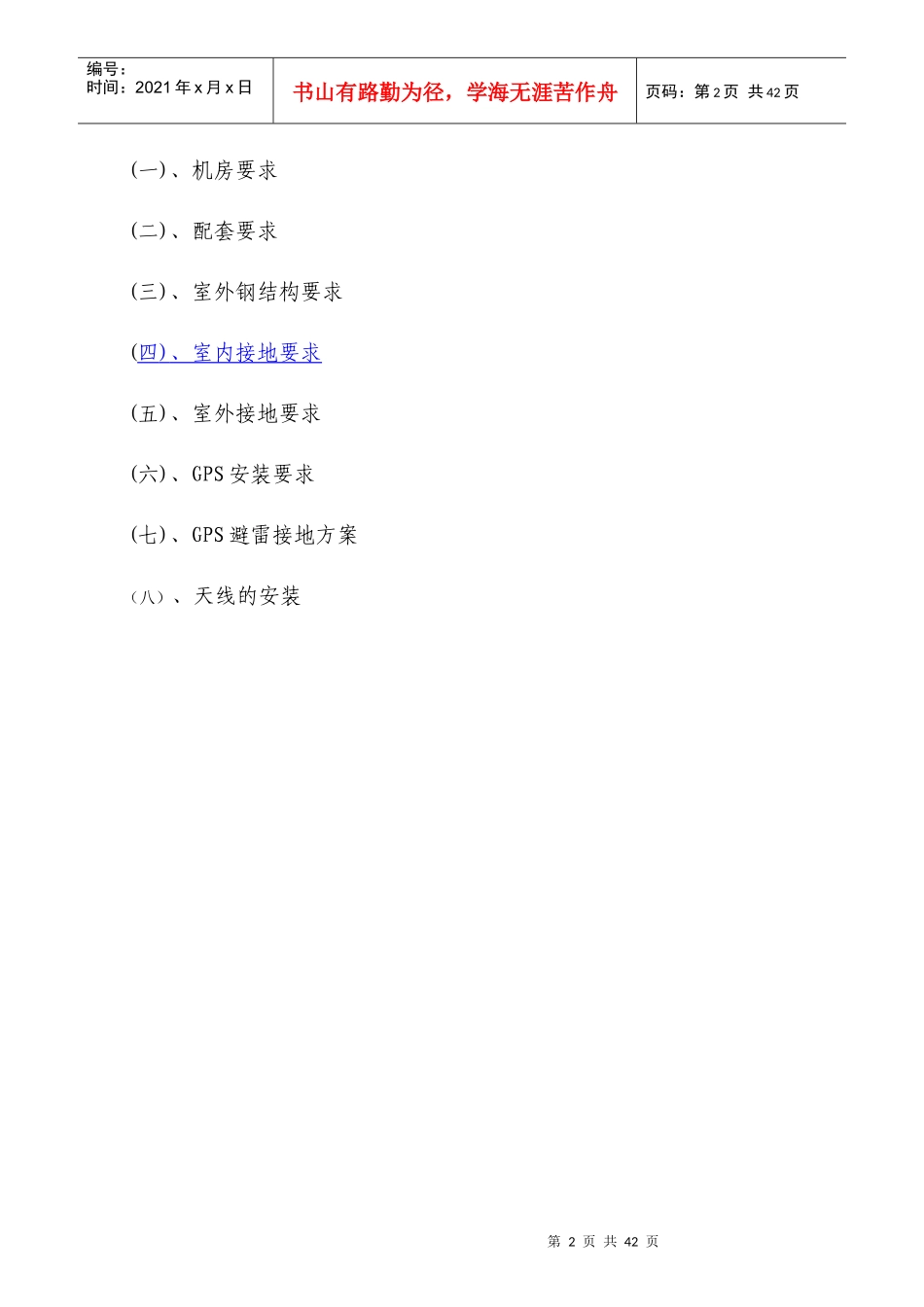

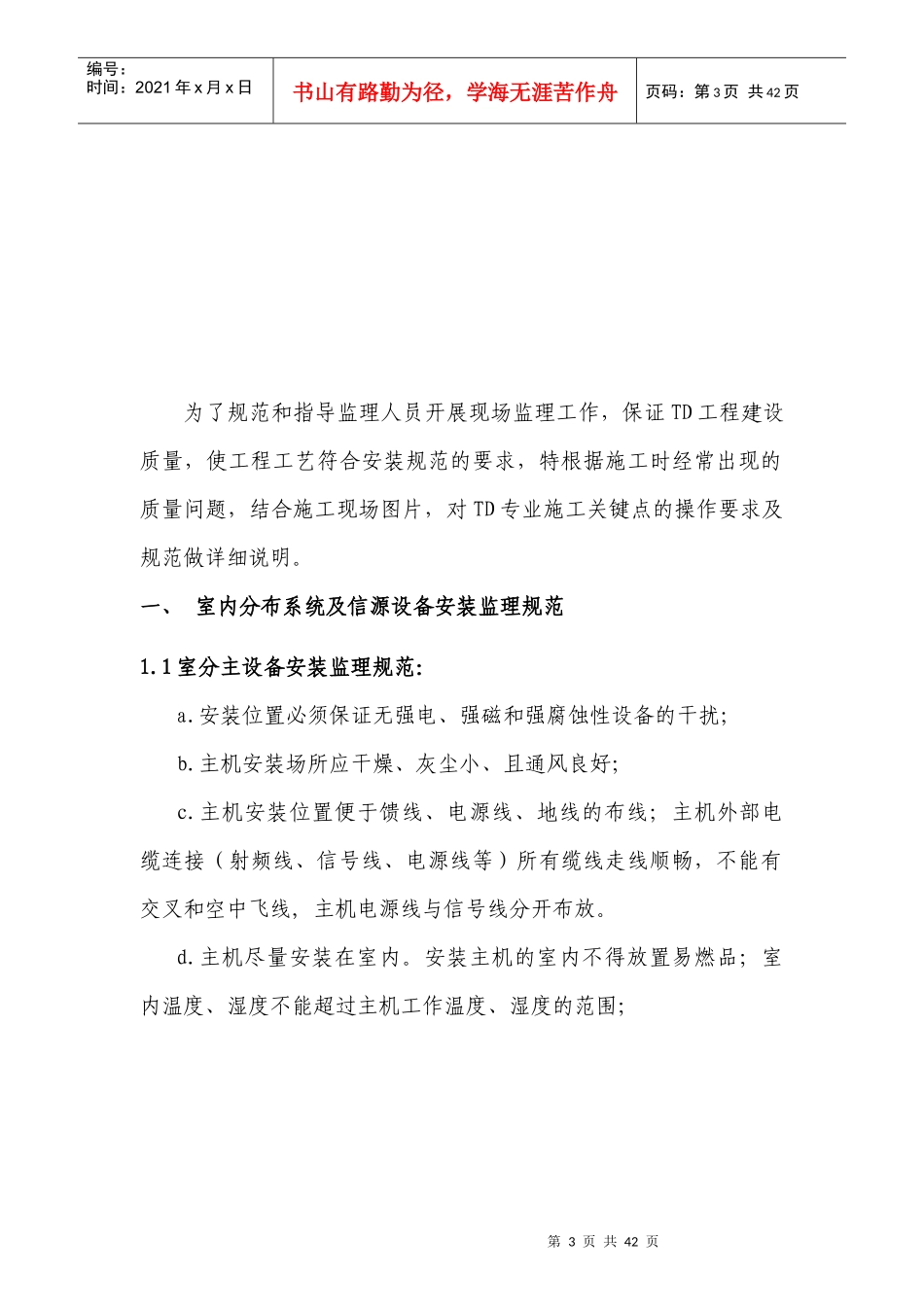

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录一、室内分布系统及信源设备安装监理规范(一)、信源设备安装要求(二)、GPS安装要求(三)、天线安装要求(四)、线缆布放安装要求(五)、无源器件安装要求(六)、标签(七)、测试指标(八)、附件二、WLAN安装监理规范(一)、AP的安装(二)、线缆布放(三)、设备安装(四)、标签（五）信号覆盖强度测试三、宏基站无线设备安装监理规范第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页(一)、机房要求(二)、配套要求(三)、室外钢结构要求(四)、室内接地要求(五)、室外接地要求(六)、GPS安装要求(七)、GPS避雷接地方案（八）、天线的安装第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页为了规范和指导监理人员开展现场监理工作，保证TD工程建设质量，使工程工艺符合安装规范的要求，特根据施工时经常出现的质量问题，结合施工现场图片，对TD专业施工关键点的操作要求及规范做详细说明。一、室内分布系统及信源设备安装监理规范1.1室分主设备安装监理规范：a.安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；b.主机安装场所应干燥、灰尘小、且通风良好；c.主机安装位置便于馈线、电源线、地线的布线；主机外部电缆连接（射频线、信号线、电源线等）所有缆线走线顺畅，不能有交叉和空中飞线,主机电源线与信号线分开布放。d.主机尽量安装在室内。安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页e.主机在室内壁挂安装时，主机底部距离地面为1.5米，在移动机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；在室外无人值守的地方安装时，主机底部距地面为2米。f.主机安装位置要防盗、防破坏，安装在室外的主机要加装防盗铁笼。g.安装位置垂直、牢固，并保证机架底部距地面1.2米（如不能满足此项要求，可视现场具体情况再定）。h.所有外部电缆连接要求连接良好，不能有松动现象。i.与主机连接的射频线弯曲半径符合规范要求。j.多台干放安装在同一井内，要排列整齐，布线不交叉。k.Ω卡、膨胀螺栓、4x40扁铁、桅杆、角铁均要求热镀锌。l.设备接地：有源设备接地须符合国家规范要求。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页1.2、GPS安装要求1.GPS系统组件GPS系统组件包括：GPS天线、避雷器（设备侧）、天线支架、馈线及接头、避雷器（天线侧，GPS上塔安装时使用）、放大器（馈线长度超过150米时使用）、分路器（两个及以上基站集中安装时使用）。GPS安装结构图如下（图1虚线框中组件为选装组件）：图1GPS安装结构图2．GPS安装要求（1）GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页（2）为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。（3）由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。（4）不要将GPS天线安装在其他发射和接收设备附近，不要安装在微波天线的下方，高压线缆下方，避免其他发射天线的辐射方向对准GPS天线。（5）两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。（6）在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页3．防雷接地要求（1）防雷GPS天线应在避雷针45度下倾角保护范围内。如果在多雷区域，GPS天线应安装在避雷针顶点下倾30度范围内。A2m90°保护半径GPS天线A...
