间歇强制式沥青混合料搅拌设备培训教材VIP免费

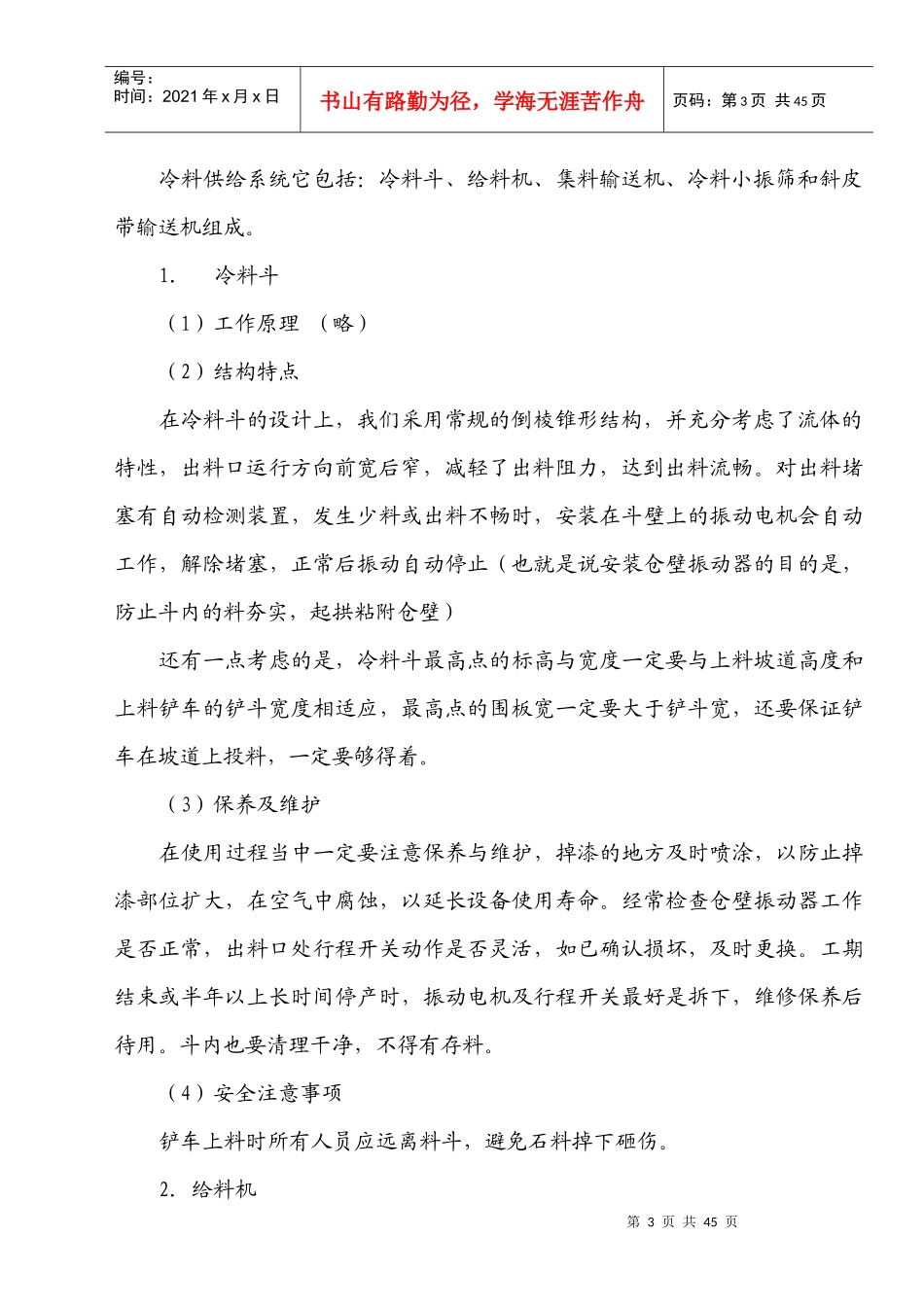

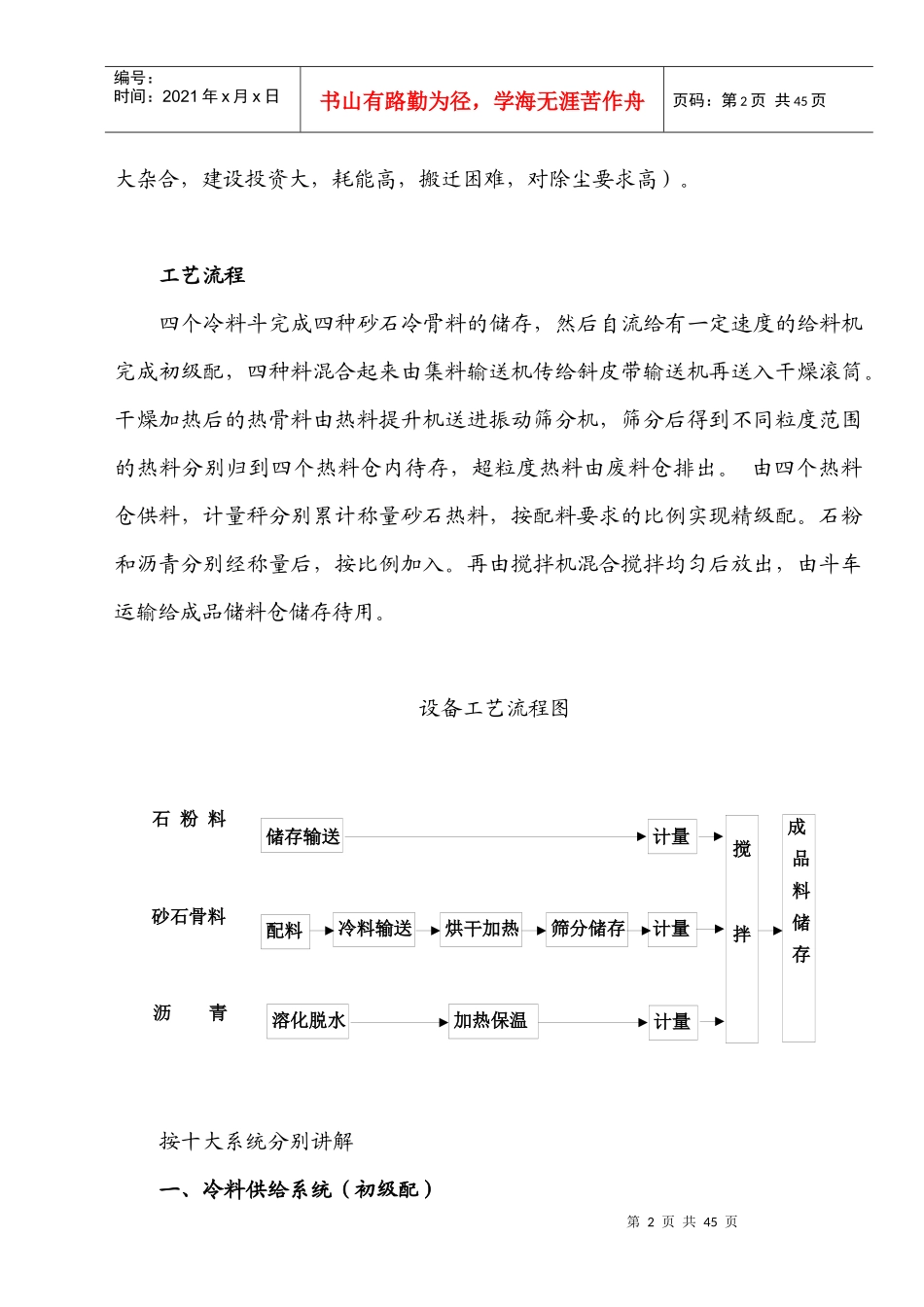

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页机械篇总体结构特点：间歇强制式沥青混合料搅拌设备总体结构包括以下几大系统：1．冷料供给系统（初级配）2．烘干加热系统3．热料提升系统4．拌合楼系统5．粉料供给系统6．成品料提升及储存系统7．除尘系统8．沥青导热油供给系统9．燃料油供给系统10．压缩气体供给系统这么十大系统协调一致，组成一个整体，其特点是初级配的冷骨料在干燥滚筒内采用逆流加热方式烘干加热，然后经筛分计量，在搅拌器中与按质量计量的石粉和热态沥青拌成混合料。这种间歇强制式搅拌设备能够保证矿料的级配，矿料与沥青的比例可达到相当精确的程度，另外也易于根据需要随时变更矿料的级配与油石比，所以拌制出的沥青混合料质量好，可满足各种施工要求。附语（当然较之连续式设备相比它也有一定的缺点，工艺流程长，设备庞第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页大杂合，建设投资大，耗能高，搬迁困难，对除尘要求高）。工艺流程四个冷料斗完成四种砂石冷骨料的储存，然后自流给有一定速度的给料机完成初级配，四种料混合起来由集料输送机传给斜皮带输送机再送入干燥滚筒。干燥加热后的热骨料由热料提升机送进振动筛分机，筛分后得到不同粒度范围的热料分别归到四个热料仓内待存，超粒度热料由废料仓排出。由四个热料仓供料，计量秤分别累计称量砂石热料，按配料要求的比例实现精级配。石粉和沥青分别经称量后，按比例加入。再由搅拌机混合搅拌均匀后放出，由斗车运输给成品储料仓储存待用。设备工艺流程图按十大系统分别讲解一、冷料供给系统（初级配）储存输送计量配料计量溶化脱水计量冷料输送烘干加热筛分储存加热保温搅拌成品料储存石粉料砂石骨料沥青第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页冷料供给系统它包括：冷料斗、给料机、集料输送机、冷料小振筛和斜皮带输送机组成。1．冷料斗（1）工作原理（略）（2）结构特点在冷料斗的设计上，我们采用常规的倒棱锥形结构，并充分考虑了流体的特性，出料口运行方向前宽后窄，减轻了出料阻力，达到出料流畅。对出料堵塞有自动检测装置，发生少料或出料不畅时，安装在斗壁上的振动电机会自动工作，解除堵塞，正常后振动自动停止（也就是说安装仓壁振动器的目的是，防止斗内的料夯实，起拱粘附仓壁）还有一点考虑的是，冷料斗最高点的标高与宽度一定要与上料坡道高度和上料铲车的铲斗宽度相适应，最高点的围板宽一定要大于铲斗宽，还要保证铲车在坡道上投料，一定要够得着。（3）保养及维护在使用过程当中一定要注意保养与维护，掉漆的地方及时喷涂，以防止掉漆部位扩大，在空气中腐蚀，以延长设备使用寿命。经常检查仓壁振动器工作是否正常，出料口处行程开关动作是否灵活，如已确认损坏，及时更换。工期结束或半年以上长时间停产时，振动电机及行程开关最好是拆下，维修保养后待用。斗内也要清理干净，不得有存料。（4）安全注意事项铲车上料时所有人员应远离料斗，避免石料掉下砸伤。2．给料机第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页我们公司选用的是链板式给料机，因为它较其它形式的给料机工作稳定，同时，也不存在带式给料机因皮带打滑而影响给料量的精度，实践也证明了，只要各种骨料符合规定要求（粒径和含水量），通过板式给料机进行骨料级配计量，能够达到规范指标要求。（1）工作原理给料机置于冷料斗下部，通过电机带动主动链轮转动，再作用到链板上，使链板产生一定量线速度将骨料运出。（2）结构特点主要结构是：机架上装有电动机和摆线针轮减速器，减速器和主动轴之间通过链条传动。主动轴的链条上装有拖料板，每节间互相密封，挡住冷料下漏，当料运至终端就自动落入下面的集料输送机皮带上，为防止料落偏，设置了挡料板保证料落入皮带中间部位。其给料量的大小是中心控制来控制的，通过变频调速器来调整拖料板运行速度，也可以拧动冷料斗上的丝杠调节放料门的高度，共同...
