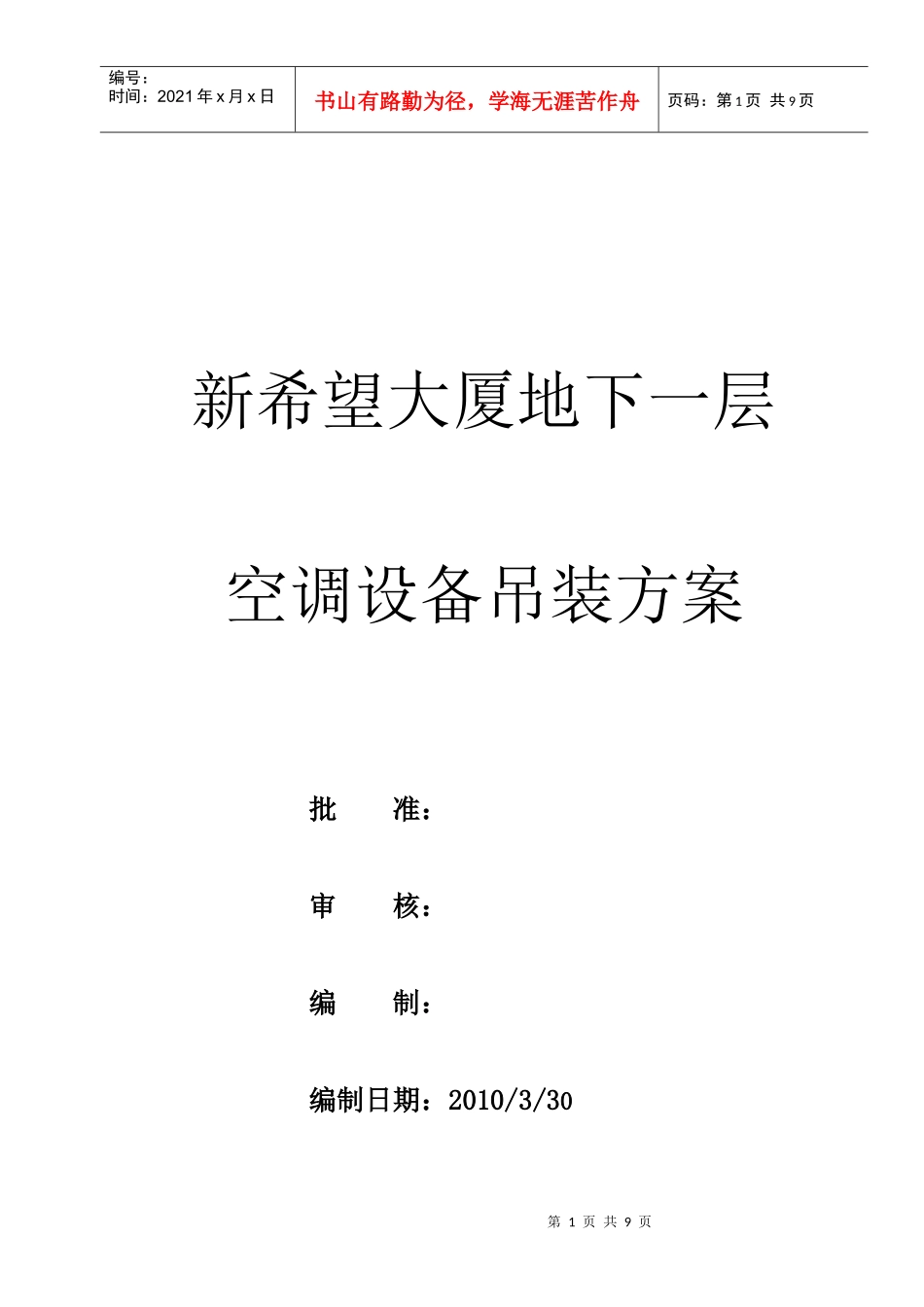

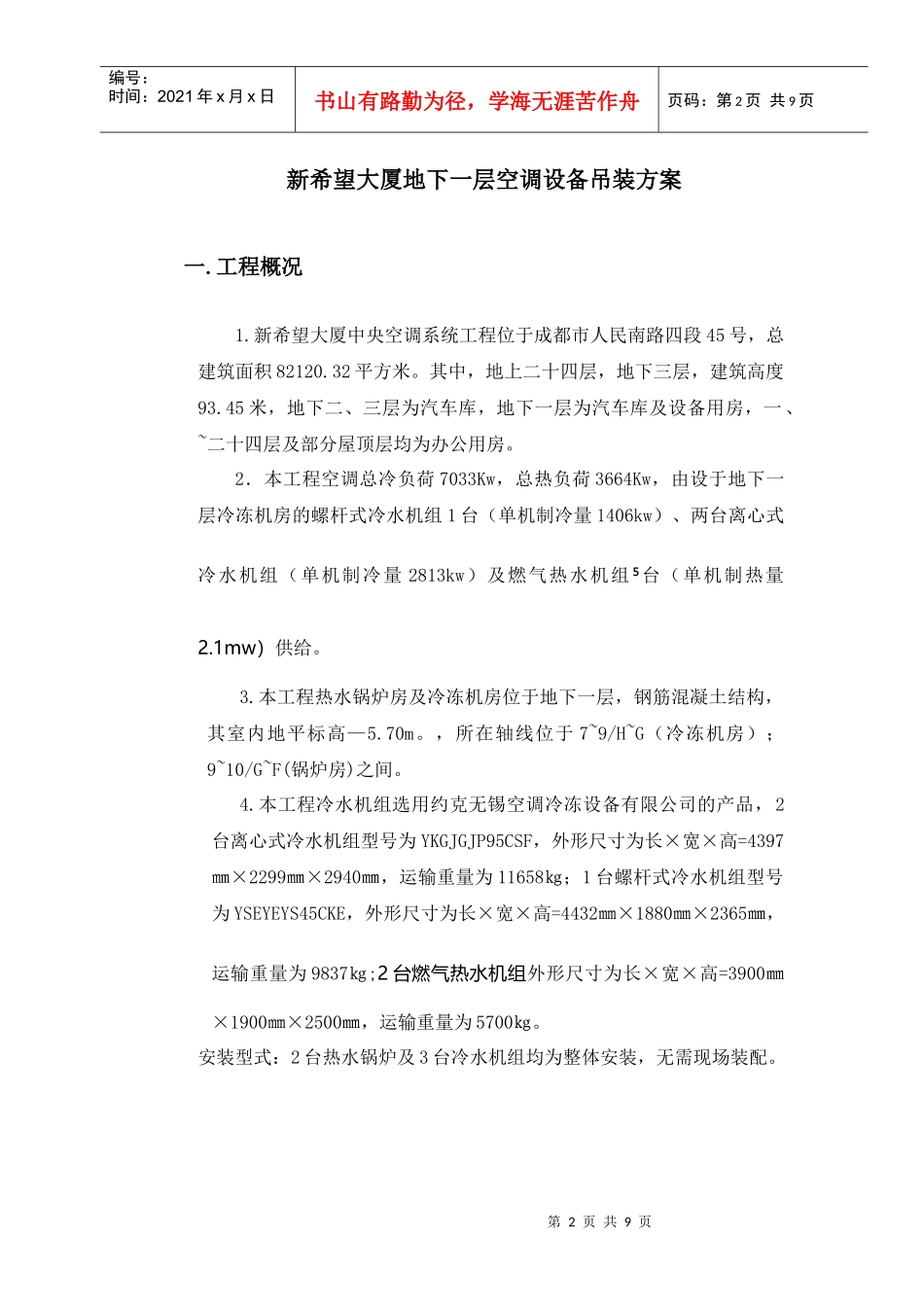

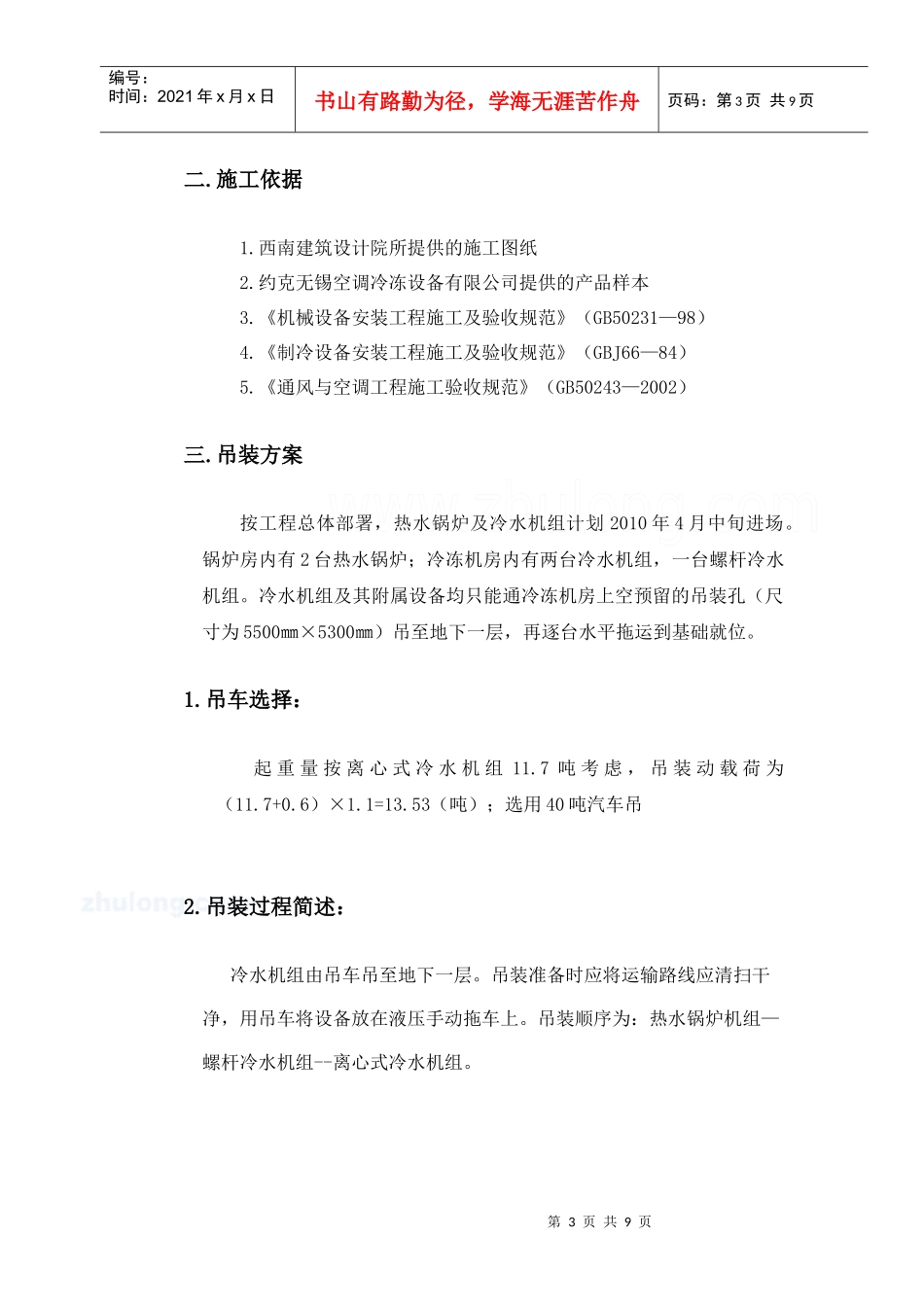

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页新希望大厦地下一层空调设备吊装方案批准：审核：编制：编制日期：2010/3/30第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页新希望大厦地下一层空调设备吊装方案一.工程概况1.新希望大厦中央空调系统工程位于成都市人民南路四段45号，总建筑面积82120.32平方米。其中，地上二十四层，地下三层，建筑高度93.45米，地下二、三层为汽车库，地下一层为汽车库及设备用房，一、~二十四层及部分屋顶层均为办公用房。2．本工程空调总冷负荷7033Kw，总热负荷3664Kw，由设于地下一层冷冻机房的螺杆式冷水机组1台（单机制冷量1406kw）、两台离心式冷水机组（单机制冷量2813kw）及燃气热水机组⁵台（单机制热量2.1mw）供给。3.本工程热水锅炉房及冷冻机房位于地下一层，钢筋混凝土结构，其室内地平标高—5.70m。，所在轴线位于7~9/H~G（冷冻机房）；9~10/G~F(锅炉房)之间。4.本工程冷水机组选用约克无锡空调冷冻设备有限公司的产品，2台离心式冷水机组型号为YKGJGJP95CSF，外形尺寸为长×宽×高=4397㎜×2299㎜×2940㎜，运输重量为11658㎏；1台螺杆式冷水机组型号为YSEYEYS45CKE，外形尺寸为长×宽×高=4432㎜×1880㎜×2365㎜，运输重量为9837㎏;2台燃气热水机组外形尺寸为长×宽×高=3900㎜×1900㎜×2500㎜，运输重量为5700㎏。安装型式：2台热水锅炉及3台冷水机组均为整体安装，无需现场装配。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页二.施工依据1.西南建筑设计院所提供的施工图纸2.约克无锡空调冷冻设备有限公司提供的产品样本3.《机械设备安装工程施工及验收规范》（GB50231—98）4.《制冷设备安装工程施工及验收规范》（GBJ66—84）5.《通风与空调工程施工验收规范》（GB50243—2002）三.吊装方案按工程总体部署，热水锅炉及冷水机组计划2010年4月中旬进场。锅炉房内有2台热水锅炉；冷冻机房内有两台冷水机组，一台螺杆冷水机组。冷水机组及其附属设备均只能通冷冻机房上空预留的吊装孔（尺寸为5500㎜×5300㎜）吊至地下一层，再逐台水平拖运到基础就位。1.吊车选择：起重量按离心式冷水机组11.7吨考虑，吊装动载荷为（11.7+0.6）×1.1=13.53（吨）；选用40吨汽车吊2.吊装过程简述：冷水机组由吊车吊至地下一层。吊装准备时应将运输路线应清扫干净，用吊车将设备放在液压手动拖车上。吊装顺序为：热水锅炉机组—螺杆冷水机组--离心式冷水机组。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.设备吊点确定和吊耳选型与安装设备本体上有设备吊装吊耳的可采用其自带的吊耳，设备本体上无安装吊耳的根据现场设备吊装的要求，按照有关规范选择制作安装设备的吊耳。吊耳制作时一般应选用与本体相一致的材料，并做好材料的检验工作。4.设备的进场在各项准备工作完全做好的情况下，就开始组织设备的进场和吊装工作了。5.吊装前的准备工作（1）这个步骤异常重要，由于本工程地处中心地段，交通紧张；建筑物周边障碍物较多。需要在起吊前所有准备工作到位；（2）吊装口周边的运输道路平整，路面硬化。（3）在设备吊装时，提前一天申请交通管理，临时占道二小时（根据现场实际情况，吊装时间最佳时间为星期六、星期天）。（4）设备在吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否符合吊装要求。6.吊装索具的系接主要包括滑车挂上吊耳、葫芦的拉力试验和方位调整、拖排牵引和拖尾系统的设置等。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页7.试吊试吊前检查确认吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化情况等。8.吊装就位由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及...
