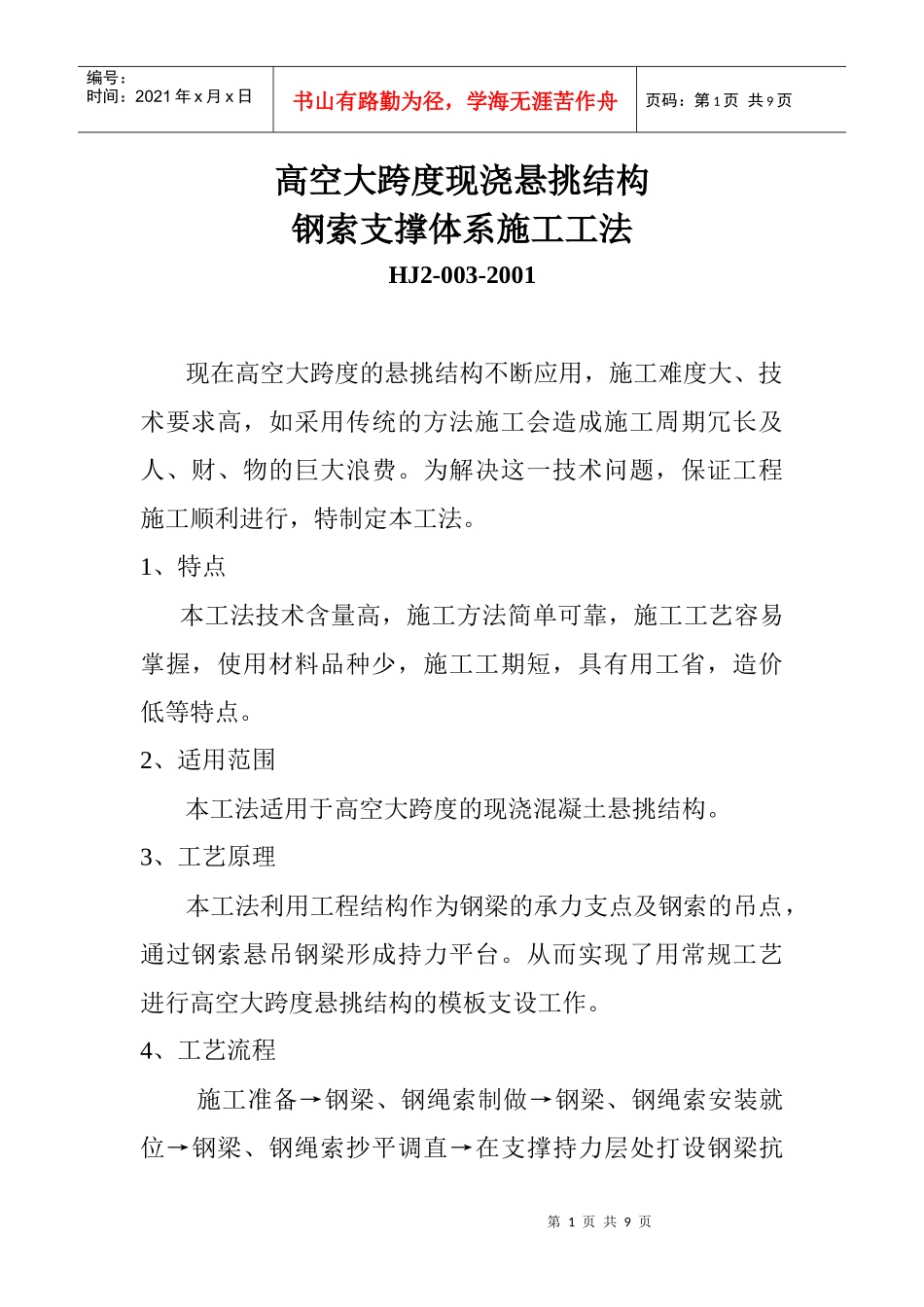

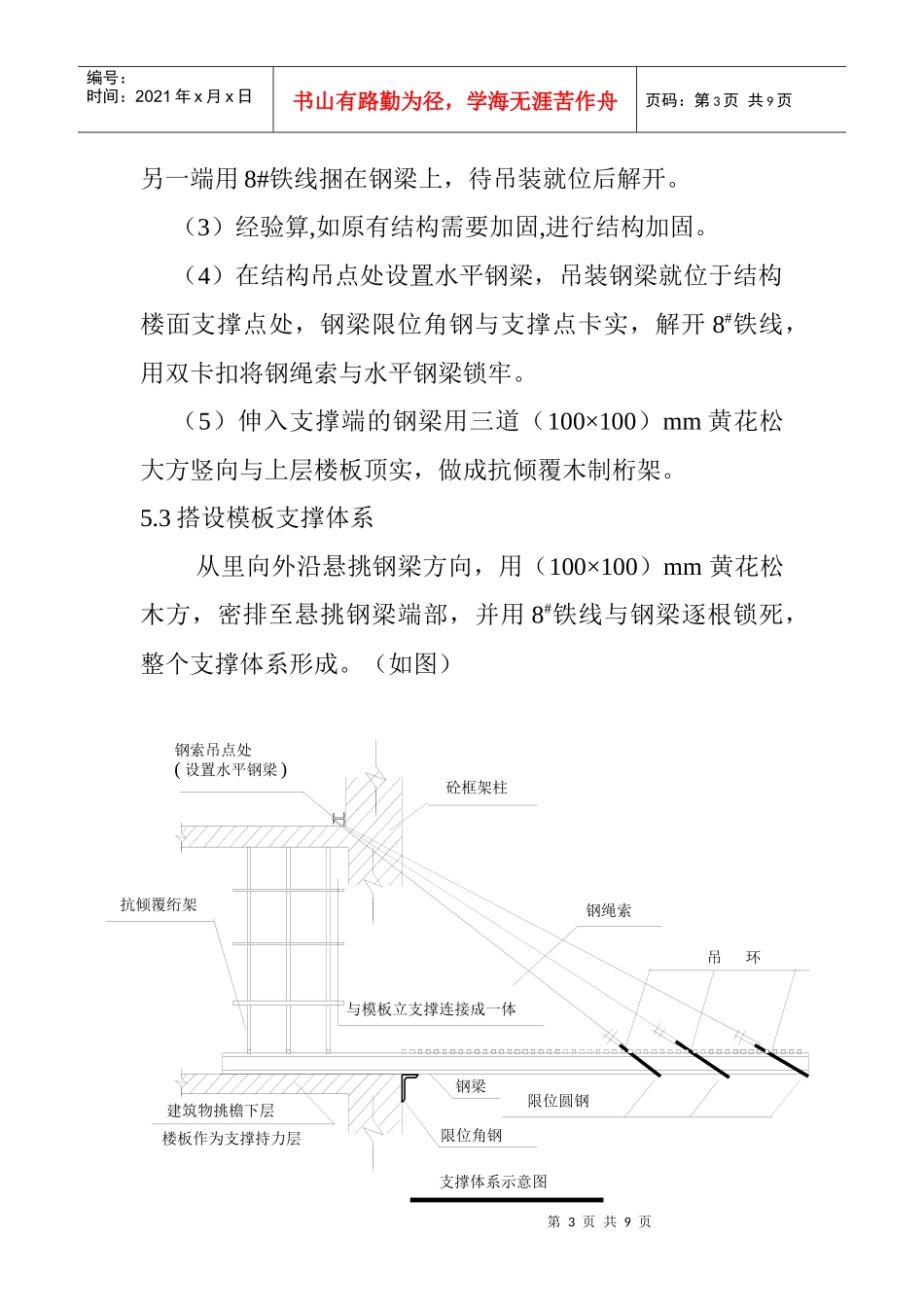

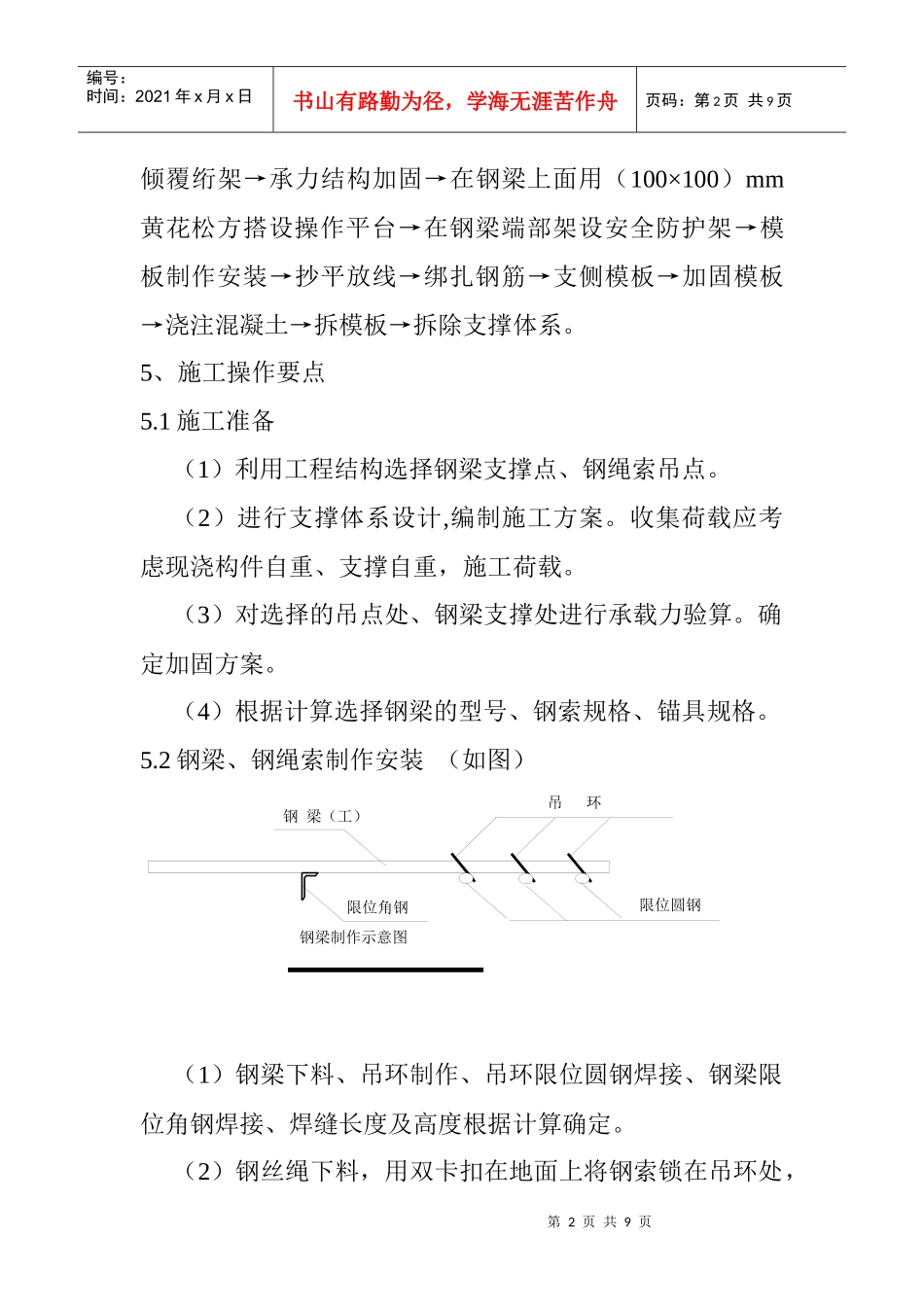

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页高空大跨度现浇悬挑结构钢索支撑体系施工工法HJ2-003-2001现在高空大跨度的悬挑结构不断应用，施工难度大、技术要求高，如采用传统的方法施工会造成施工周期冗长及人、财、物的巨大浪费。为解决这一技术问题，保证工程施工顺利进行，特制定本工法。1、特点本工法技术含量高，施工方法简单可靠，施工工艺容易掌握，使用材料品种少，施工工期短，具有用工省，造价低等特点。2、适用范围本工法适用于高空大跨度的现浇混凝土悬挑结构。3、工艺原理本工法利用工程结构作为钢梁的承力支点及钢索的吊点，通过钢索悬吊钢梁形成持力平台。从而实现了用常规工艺进行高空大跨度悬挑结构的模板支设工作。4、工艺流程施工准备→钢梁、钢绳索制做→钢梁、钢绳索安装就位→钢梁、钢绳索抄平调直→在支撑持力层处打设钢梁抗第2页共9页第1页共9页钢梁制作示意图钢梁（工）限位角钢限位圆钢吊环编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页倾覆绗架→承力结构加固→在钢梁上面用（100×100）mm黄花松方搭设操作平台→在钢梁端部架设安全防护架→模板制作安装→抄平放线→绑扎钢筋→支侧模板→加固模板→浇注混凝土→拆模板→拆除支撑体系。5、施工操作要点5.1施工准备（1）利用工程结构选择钢梁支撑点、钢绳索吊点。（2）进行支撑体系设计,编制施工方案。收集荷载应考虑现浇构件自重、支撑自重，施工荷载。（3）对选择的吊点处、钢梁支撑处进行承载力验算。确定加固方案。（4）根据计算选择钢梁的型号、钢索规格、锚具规格。5.2钢梁、钢绳索制作安装（如图）（1）钢梁下料、吊环制作、吊环限位圆钢焊接、钢梁限位角钢焊接、焊缝长度及高度根据计算确定。（2）钢丝绳下料，用双卡扣在地面上将钢索锁在吊环处，第3页共9页第2页共9页钢绳索限位圆钢吊环钢索吊点处(设置水平钢梁)与模板立支撑连接成一体抗倾覆绗架建筑物挑檐下层楼板作为支撑持力层钢梁支撑体系示意图限位角钢砼框架柱编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页另一端用8#铁线捆在钢梁上，待吊装就位后解开。（3）经验算,如原有结构需要加固,进行结构加固。（4）在结构吊点处设置水平钢梁，吊装钢梁就位于结构楼面支撑点处，钢梁限位角钢与支撑点卡实，解开8#铁线，用双卡扣将钢绳索与水平钢梁锁牢。（5）伸入支撑端的钢梁用三道（100×100）mm黄花松大方竖向与上层楼板顶实，做成抗倾覆木制桁架。5.3搭设模板支撑体系从里向外沿悬挑钢梁方向，用（100×100）mm黄花松木方，密排至悬挑钢梁端部，并用8#铁线与钢梁逐根锁死，整个支撑体系形成。（如图）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5.4安全防护架子沿支撑平台端部周围绑安全维护架，架子要高出现浇挑檐100cm。并在挑檐外侧留出≥50cm宽的操作平台。5.5模板制作安装（如图）（1）由外向里一排一排做模板立支撑架，间距、排距均为800mm，有梁部位采用龙门支撑，每作一排都要用水平间距不超过1.5m木方作立支撑横向拉结。（2）用木方作纵横向拉结，水平间距不超过1.5m，并与抗倾覆桁架连成一体，纵横拉结杆都要用8#钢线与立支撑捆牢,形成钢木桁架，达到整体共同工作。（3）挑檐底模要用铁钉与支撑连成一体。第5页共9页第4页共9页挑檐底模大方限位圆钢钢索吊点处钢梁抗倾覆桁架建筑物挑檐下层楼板作为支撑持力层钢梁模板支撑桁架侧向纵、横支撑限位角钢钢绳索吊环模板体系示意图与模板立支撑连接成一体≥50CM密排100x100木方编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页5.6钢筋绑扎（1）梁主筋需要焊接应在地面完成。（2）必须保证梁、板保护层厚度。（3）做好隐蔽工程检查验收，并作好记录。5.7混凝土浇筑按设计标号尽量采用泵送商品混凝土，并掺缓凝剂，留足试块。5.8注意事项（1）根据荷载情况，在挑檐端部预留沉降量，一般控制在6CM－10CM。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页（2）立...
