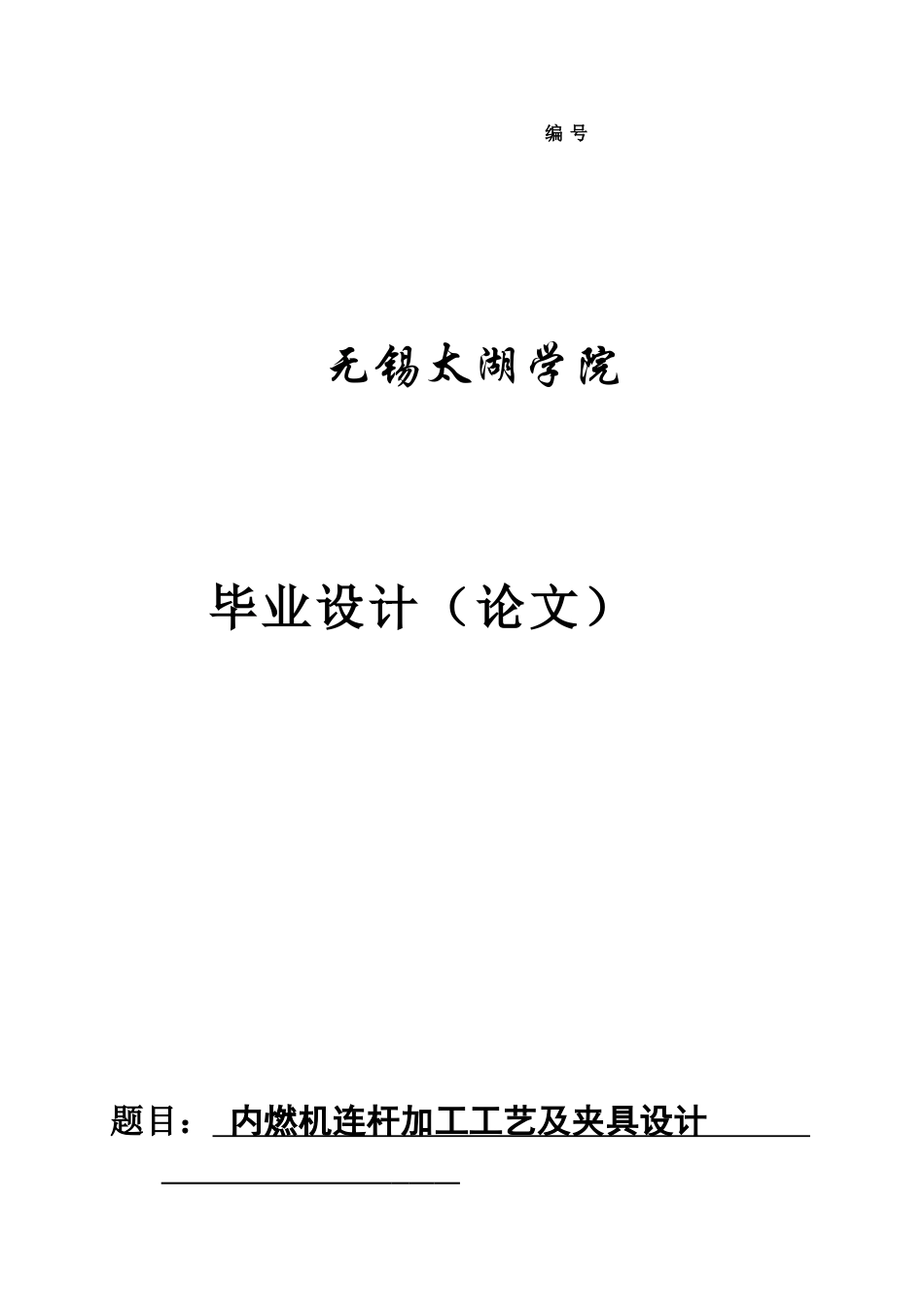

编号无锡太湖学院毕业设计（论文）题目：内燃机连杆加工工艺及夹具设计信机系机械工程及自动化专业学号：0923012学生姓名：朱斌指导教师：高汉华（职称：副教授）（职称：）2013年5月25日I无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）内燃机连杆加工工艺及夹具设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械91学号：0923012作者姓名：2013年5月25日I无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目内燃机连杆加工工艺及夹具设计2、专题二、课题来源及选题依据课题来源于生产实际。内燃机行业是我国机械工业中跨行业、跨部门最多的一个行业，内燃机是汽车、工程机械、农业机械、船舶、内燃机车、内燃发电设备、地质石油钻机、军用、各种通用机械等产品的配套动力，是各种配套产品的“心脏”。因此，内燃机行业的发展，对我国工业、交通运输、农业、国防建设，以及人民生活都有十分重大的影响。工艺是机械产品设计、制造过程中的重要组成部分。工艺设计的好坏直接影响产品的最终制造质量和整个生产系统的优化状况。三、本设计（论文或其他）应达到的要求：1．通过该设计使学生熟悉零件加工工艺设计和夹具设计的一般思路。2．使学生掌握一般零件加工工艺设计和夹具设计的方法和技巧。3．通过设计巩固机械制图、金属材料、机械设计基础、机械制造工艺等课程的知识。4．完成连杆零件工艺设计、主要部件的参数计算及标准件的选用。5.机械加工工艺过程卡片及工序卡1套6.完成夹具零、部件图8张以上。7.完成夹具总装图1张。8.撰写毕业说明书一份。①计算正确完整，文字简洁通顺，书写整齐清晰。②论文中所引用的公式和数据应注明出处。③论文字数不少于1.5万字。9.内燃机连杆毛坯图、零件图及技术要求见图纸。四、接受任务学生：机械91班姓名五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名I签名教研室主任〔学科组组长研究所所长〕签名系主任签名2012年11月12日II摘要连杆是内燃机的主要传动件之一，正文主要论述了连杆的加工工艺及夹具设计。连杆的尺寸精度、形状精度以及位置精度的要求都很高，而连杆的刚性比较差，容易产生变形，因此在安排工艺过程时需要把各主要表面的粗精加工工序分开。逐步减少连杆加工余量、切削力及内应力的作用，以及修正加工后的变形，最后就能达到连杆的技术要求。连杆的主要加工表面为大、小头孔和两端面，较重要的加工表面为连杆体和盖的结合面及连杆螺栓孔定位面，次要加工表面为大头两侧面及螺栓座面等。在连杆加工中有两个主要因素影响加工精度：（1）连杆本身的刚度比较低，在外力（夹紧力、切削力）的作用下容易变形。（2）连杆是模锻件，孔的加工余量较大，切削时将产生较大的残余内应力，并引起内应力重新分布。通过对内燃机连杆的机械加工工艺及对粗加工大头孔夹具和铣结合面夹具的设计，主要归纳为以下两个方面：第一方面：连杆件外形较复杂，而刚性较差。其技术要求很高，所以适当的选择机械加工中的定位基准,是能否保证连杆技术要求的重要问题之一。在连杆的实际加工过程中，选用连杆的大小头端面及小头孔作为主要定位基面，同时选用大头孔两侧面作为一般定位基准。为保证小头孔尺寸精度和形状精度，可采用自为基准的加工原则；保证大小头孔的中心距精度要求，可采用互为基准原则加工。第二方面：关于夹具的设计方法及其步骤。关键词：连杆；变形；加工工艺；夹具设计ABSTRACTTheconnectingrodisoneofthemaindrivingmediumofdieselengine,thistextexpoundsmainlythemachiningtechnologyandthedesignofclampingdeviceoftheconnectingrod.Theprecisionofsize,theprecisionofprofileandtheprecisionofposition,oftheconnectingrodisdemandedhighly,andtherigidityoftheconnectingrodisnotenough,easytodeform,soarrangingthecraftcourse,needtoseparateth...
