顶针板加工工艺VIP免费

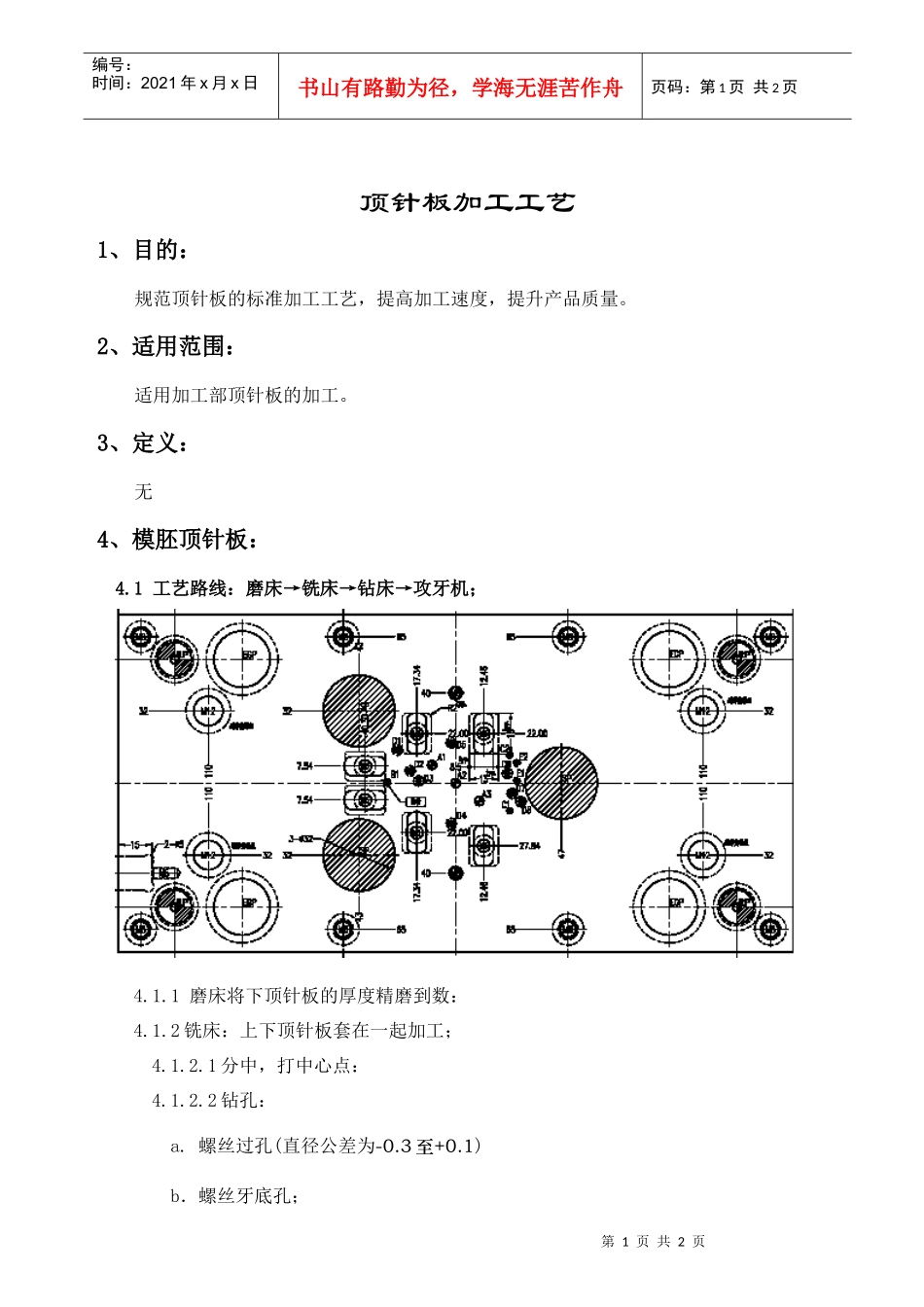

顶针板加工工艺_第1页
1/2

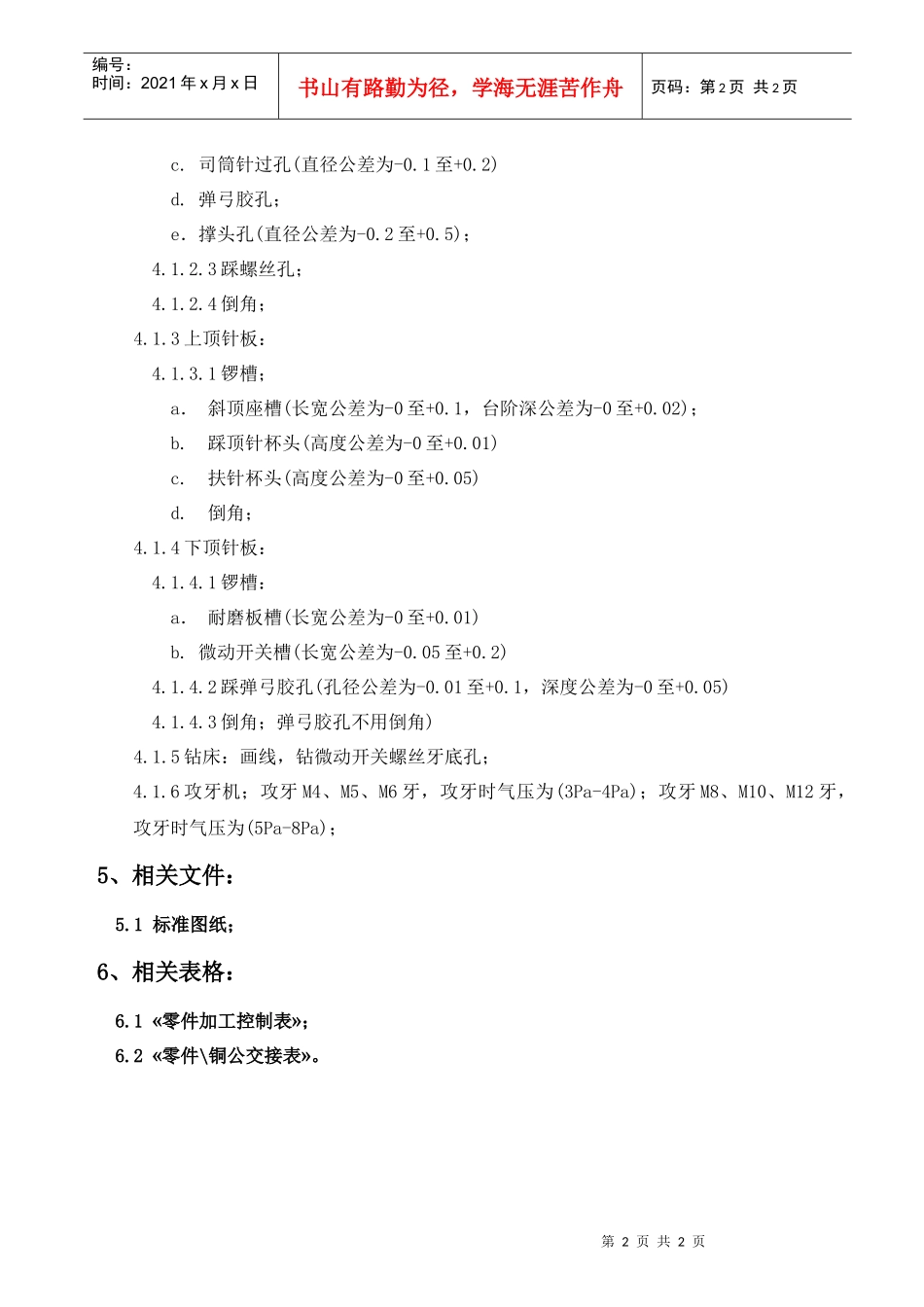

顶针板加工工艺_第2页
2/2
第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共2页顶针板加工工艺1、目的:规范顶针板的标准加工工艺,提高加工速度,提升产品质量。2、适用范围:适用加工部顶针板的加工。3、定义:无4、模胚顶针板:4.1工艺路线:磨床→铣床→钻床→攻牙机;4.1.1磨床将下顶针板的厚度精磨到数:4.1.2铣床:上下顶针板套在一起加工;4.1.2.1分中,打中心点:4.1.2.2钻孔:a.螺丝过孔(直径公差为-0.3至+0.1)b.螺丝牙底孔;第2页共2页第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共2页c.司筒针过孔(直径公差为-0.1至+0.2)d.弹弓胶孔;e.撑头孔(直径公差为-0.2至+0.5);4.1.2.3踩螺丝孔;4.1.2.4倒角;4.1.3上顶针板:4.1.3.1锣槽;a.斜顶座槽(长宽公差为-0至+0.1,台阶深公差为-0至+0.02);b.踩顶针杯头(高度公差为-0至+0.01)c.扶针杯头(高度公差为-0至+0.05)d.倒角;4.1.4下顶针板:4.1.4.1锣槽:a.耐磨板槽(长宽公差为-0至+0.01)b.微动开关槽(长宽公差为-0.05至+0.2)4.1.4.2踩弹弓胶孔(孔径公差为-0.01至+0.1,深度公差为-0至+0.05)4.1.4.3倒角;弹弓胶孔不用倒角)4.1.5钻床:画线,钻微动开关螺丝牙底孔;4.1.6攻牙机;攻牙M4、M5、M6牙,攻牙时气压为(3Pa-4Pa);攻牙M8、M10、M12牙,攻牙时气压为(5Pa-8Pa);5、相关文件:5.1标准图纸;6、相关表格:6.1«零件加工控制表»;6.2«零件\铜公交接表»。
