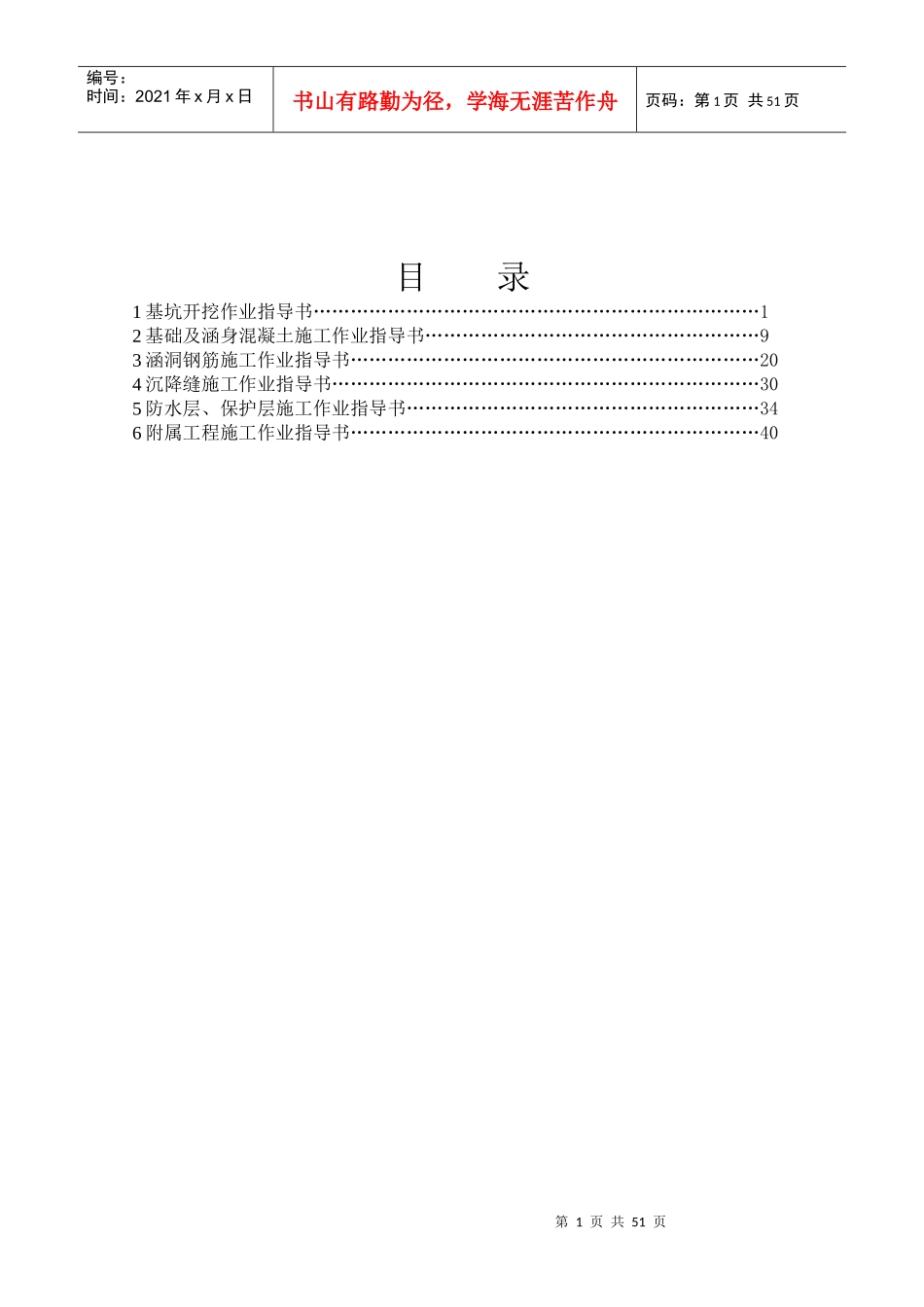

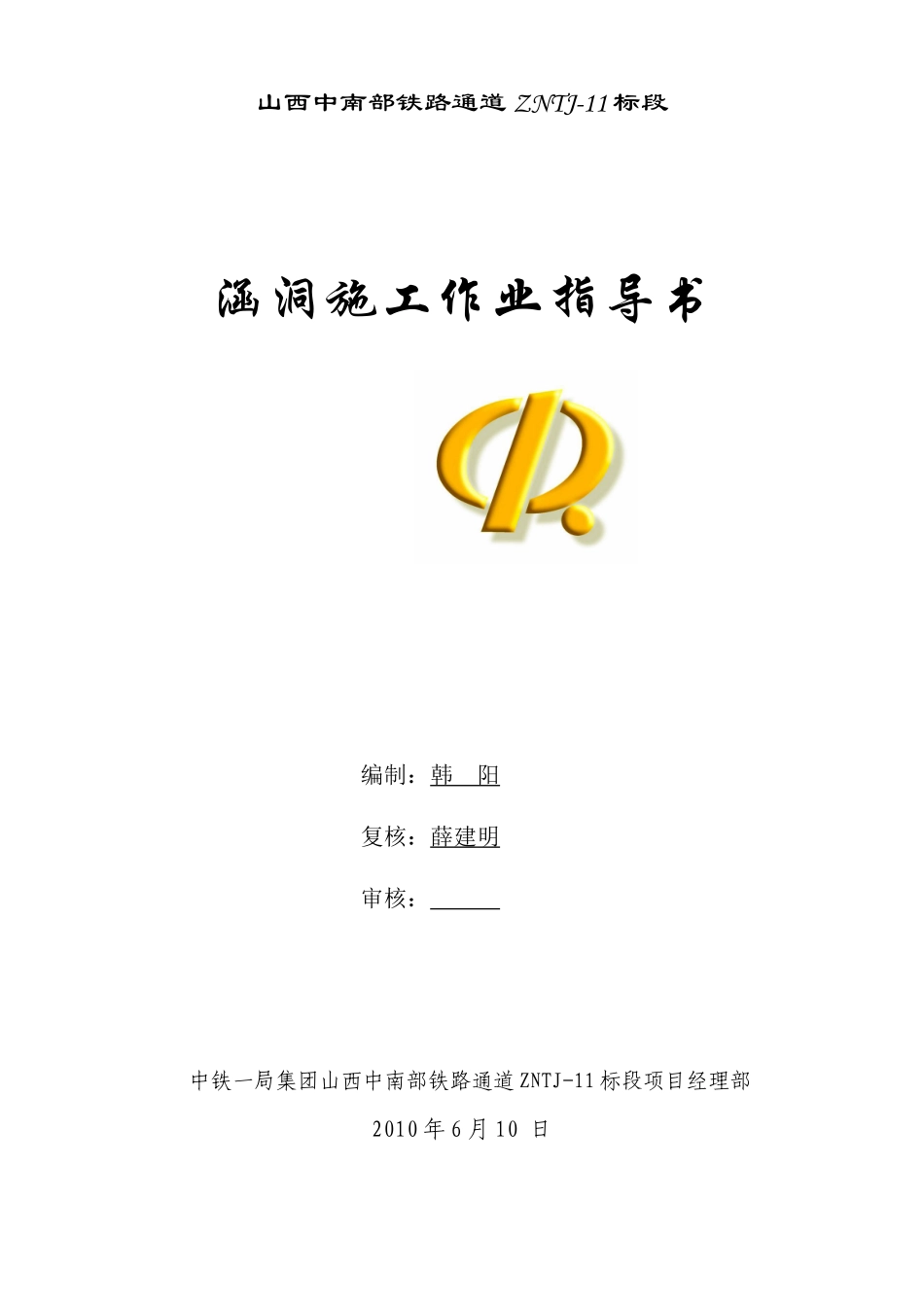

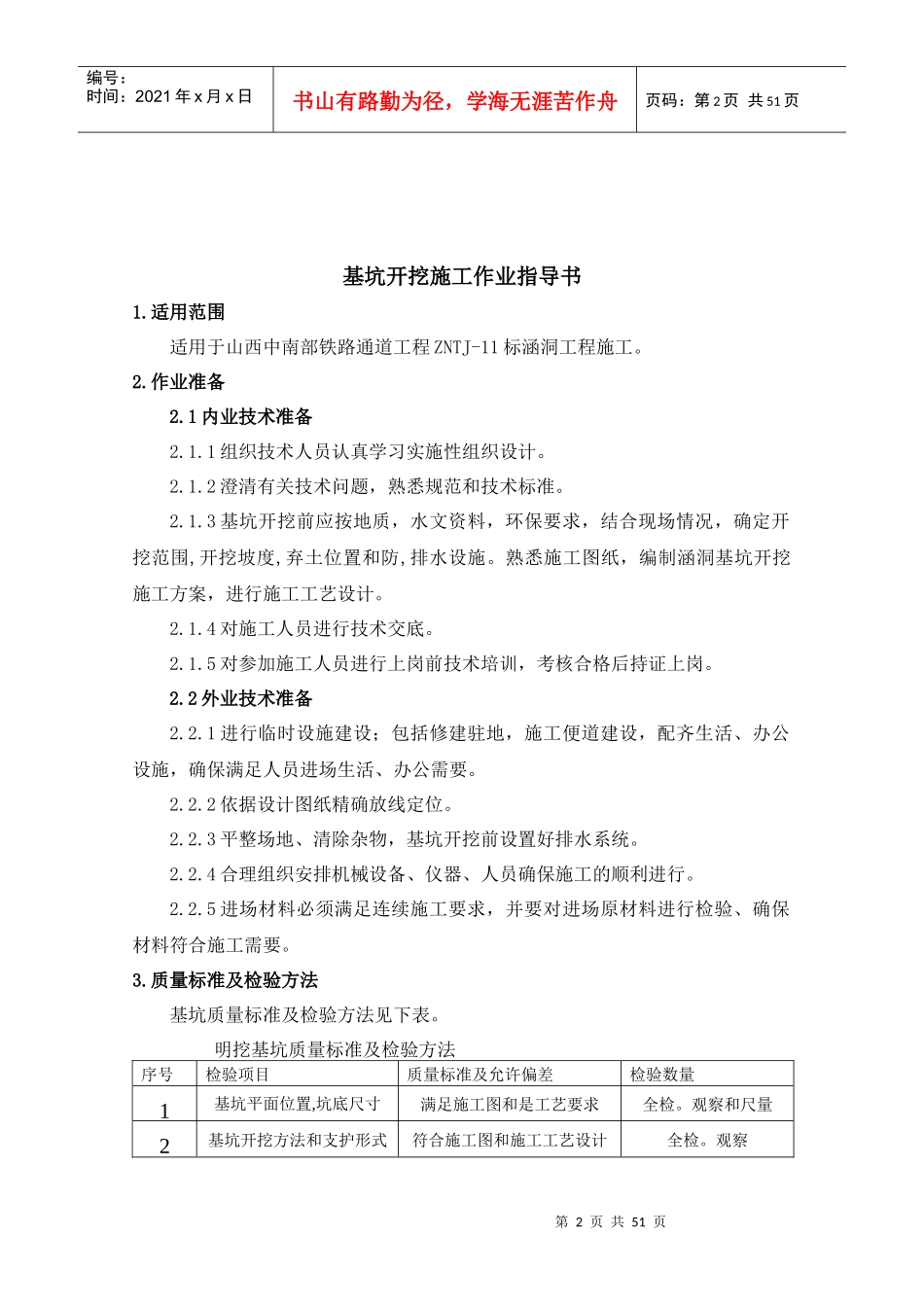

山西中南部铁路通道ZNTJ-11标段涵洞施工作业指导书编制：韩阳复核：薛建明审核：中铁一局集团山西中南部铁路通道ZNTJ-11标段项目经理部2010年6月10日第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页目录1基坑开挖作业指导书………………………………………………………………12基础及涵身混凝土施工作业指导书………………………………………………93涵洞钢筋施工作业指导书…………………………………………………………204沉降缝施工作业指导书……………………………………………………………305防水层、保护层施工作业指导书…………………………………………………346附属工程施工作业指导书…………………………………………………………40第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页基坑开挖施工作业指导书1.适用范围适用于山西中南部铁路通道工程ZNTJ-11标涵洞工程施工。2.作业准备2.1内业技术准备2.1.1组织技术人员认真学习实施性组织设计。2.1.2澄清有关技术问题，熟悉规范和技术标准。2.1.3基坑开挖前应按地质，水文资料，环保要求，结合现场情况，确定开挖范围,开挖坡度,弃土位置和防,排水设施。熟悉施工图纸，编制涵洞基坑开挖施工方案，进行施工工艺设计。2.1.4对施工人员进行技术交底。2.1.5对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备2.2.1进行临时设施建设；包括修建驻地，施工便道建设，配齐生活、办公设施，确保满足人员进场生活、办公需要。2.2.2依据设计图纸精确放线定位。2.2.3平整场地、清除杂物，基坑开挖前设置好排水系统。2.2.4合理组织安排机械设备、仪器、人员确保施工的顺利进行。2.2.5进场材料必须满足连续施工要求，并要对进场原材料进行检验、确保材料符合施工需要。3.质量标准及检验方法基坑质量标准及检验方法见下表。明挖基坑质量标准及检验方法序号检验项目质量标准及允许偏差检验数量1基坑平面位置,坑底尺寸满足施工图和是工艺要求全检。观察和尺量2基坑开挖方法和支护形式符合施工图和施工工艺设计全检。观察第3页共51页第2页共51页测量放线开挖开挖至设计标高基坑清理基坑位置、尺寸、标高正确基地地质符合施工图变更设计按变更设计进行基地处理地基处理合格基坑报验地表引截排水坑内排水完成基础施工并回填基坑结束编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页3基底质条件和承载力符合施工要求全检。观察或标准贯入,触探检测4基坑回填填料,夯实符合要求全检。观察5基坑标高土质±50mm测量石质＋50mm，－200mm4.工艺及质量控制流程基坑开挖施工工艺及质量控制流程见下图。5.施工要求5.1施工准备5.1.1根据施工图纸，对施工现场的地形地貌进行复核。5.1.2施工应选在枯水季节进行，依据施工图纸结合现场实际情况制定切实是否是否否否是第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页可行的施工方案，并做好技术及安全交底工作。5.1.3基坑开挖后应及时进行基础施工，制定采取可行的排水方案，加强地表排水，严禁地表水浸泡基坑而影响地基承载力。5.1.4涵洞施工前对需处理和换填的地基进行核实、明确科学合理的施工方法。特殊的地段采用转机试钻，实际地质如与设计不相符时应将详细资料及时上报，并与设计院联系。5.1.5施工机械根据各阶段施工需要提前安排进场。5.2施工工艺5.2.1测量放线按照施工图测设涵洞轴线。施工图标示涵洞位置如与实际不符应办理变更设计手续。基坑尺寸应满足涵洞基础施工需要。基坑底面宜按基础平面尺寸每边放宽不小于50cm，以便安装基础模板。适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定，可直接利用垂直坑壁做外模施工基础圬工。5.2.2地表引截排水基坑开挖前应先做好地面排水，在基坑顶缘四周应设向外排水坡，并在适当距离设截水沟，且应防止沟水渗入基坑内，以免影响坑壁稳定。有地面水淹没的基坑，可修筑围堰、改河、改沟、筑坝排开地面水后再开挖基坑。5.2.3基坑开挖5.2.3.1无水基坑开挖方法...
