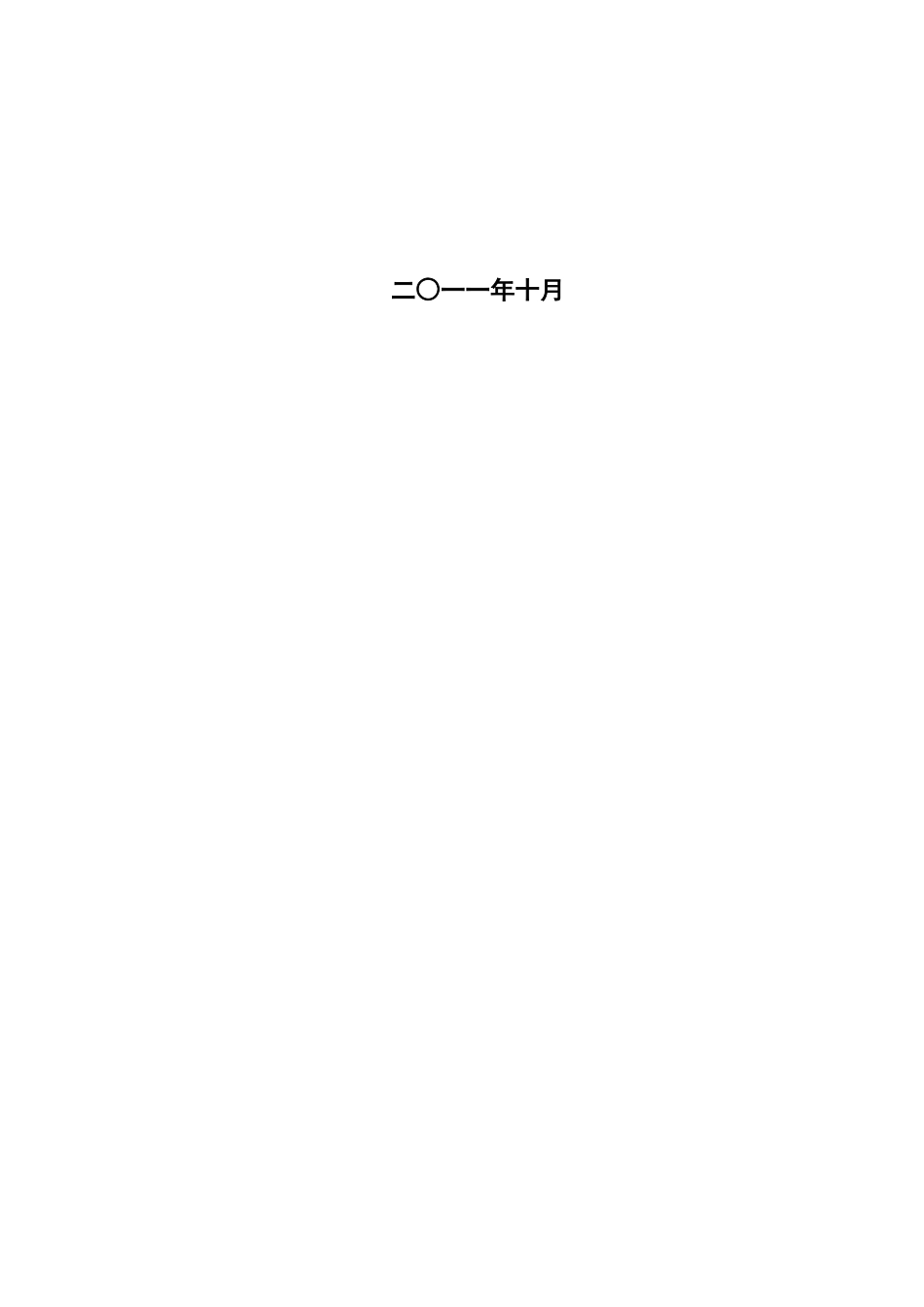

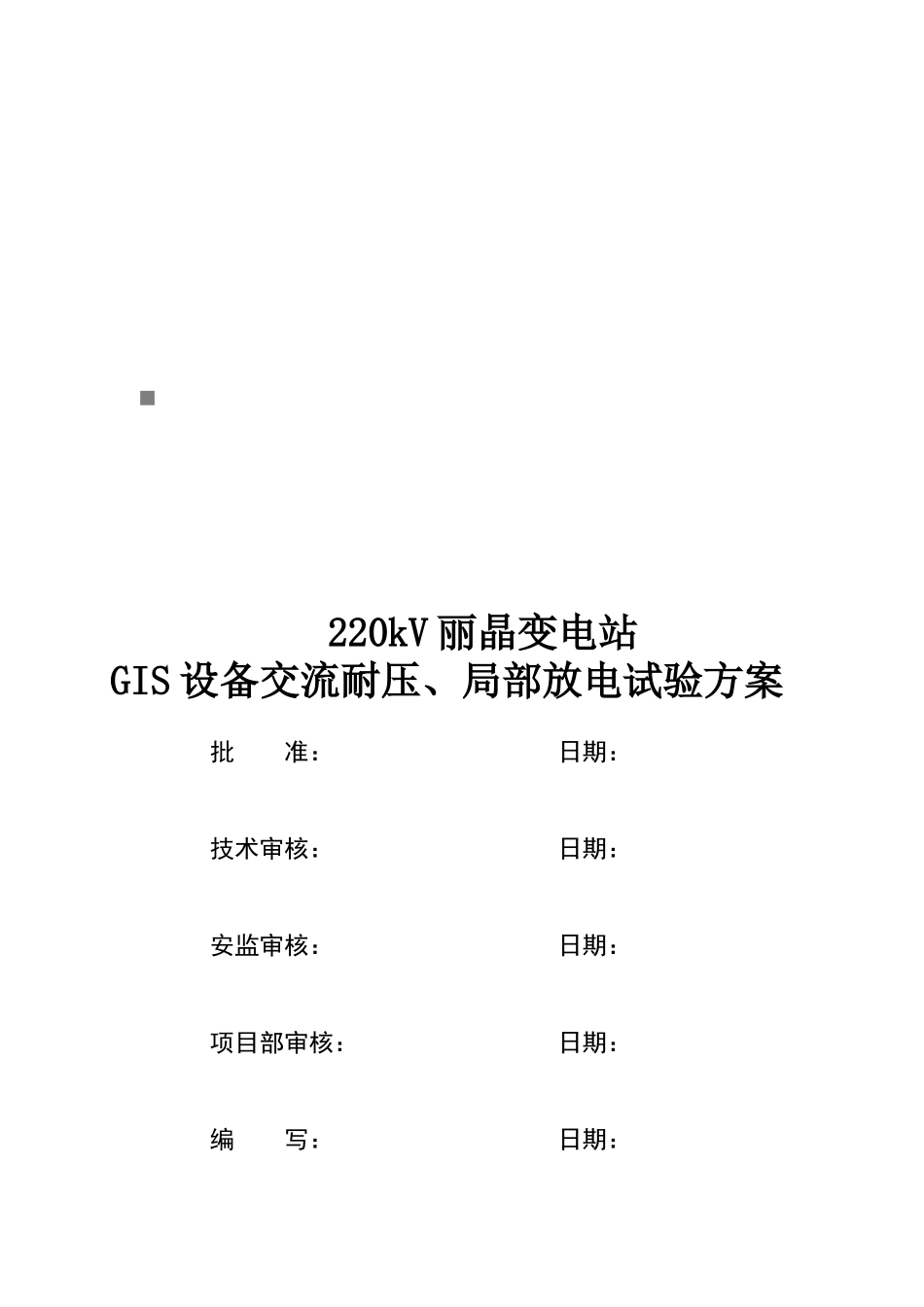

220kV丽晶变电站GIS设备交流耐压、局部放电试验方案批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：二○一一年十月目录第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。本方案的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。本方案对110kV间隔交流耐压交接试验的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导220kVGIS设备的交流耐压交接试验工作。现场交流耐压试验采用仪器为调频式串联谐振耐压试验装置。DL/T555-2004《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》中明确规定：“局部放电试验有助于检查多种绝缘缺陷和绝缘弱点，因而，他是现场耐压试验的很好补充。”2.编写依据序号标准及规范名称颁发机构1GB/T16927.1—1997高电压试验技术第一部分一般试验要求国家技术监督局2GB50150—2006电气装置安装工程电气设备交接试验标准中华人民共和国建设部，中华人民共和国国家质量监督检验检疫总局3DLT555－2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则中华人民共和国电力行业标准4GB/T7354-2003局部放电测量国家质量监督检验检疫总局5JJG1021《电力互感器》国家质量监督检验检疫总局6DLT617-2010DLT617-2010气体绝缘金属封闭开关设备技术条件国家能源局7DL408《电业安全工作规程》（发电厂和变电所电气部分）中华人民共和国能源部8厂家说明书北京北开电气股份有限公司以及其它相关标准。3.作业流程1)作业（工序）流程图第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页4.作业准备4.1人员配备工序名称建议工作人数负责人数监护人数试验前的准备5～611交流耐压、局放试验是否发现异常采取措施是完成否试验记录拆除引线，连接测试线检查试验结线开始摆放设备，接取电源第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页交流耐压测试5～611工作终结5～6114.2工器具及仪器仪表配置序号名称规格/编号单位数量备注1试验警示围栏若干2标示牌块若干3安全带套若干4万用表只25便携式电源线架只2带漏电保护器6绝缘操作杆根若干7拆线工具及绝缘绳、绝缘带套若干8温湿度计只19工具箱个110线包(绝缘导线、接地线等)若干11放电棒根若干12电压表个113串联谐振耐压成套装置ST3598-50套114局放仪测量与分析系统TWI2623套115电容分压器台116现场原始记录本本若干4.3串联谐振耐压设备配置1变频电源ST3598E-50450V1套2励磁变压器LB3598G-50/302×2.5kV/10A2×15kV/1.5A1套3谐振电抗器XK3598TM-66/6666kV/1A/175H7节4电容分压器TRF400-12*200kV/2nF1台5．作业方法5.1设备概况：本站设备采用北京北开电气股份有限公司设备。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页110kVGIS设备接线方式采用双母线带母联开关接线方式，本期共有2个主变变高间隔、12个线路出线间隔、4个母线PT设备间隔、4个母联开关间隔；GIS的现场交流耐压试验采用调频式串联谐振耐压试验装置，串联谐振耐压试验装置采用多个高压电抗器组合调配，试验回路由可控硅变频电源装置供电，频率在30~300Hz范围内调节。局放测试采用DMS甚高频局部放电检测仪。5.2试验前准备1）220kV丽晶站110kVGIS设备组装完毕，且各个气室达到额定气压;2）已完成常规交接试验项目，测试微水、绝缘等数据合格，具备交流耐压条件;3）耐压试验前，GIS上所有电流互感器二次绕组应短路接地。母线外壳的接地及接地连线铜牌已完成。4）耐压试验前，将GIS所有外接设备如：架空线、避雷器、变压器隔离开来。相邻设备短接接地。5.3220kVGIS设备交流耐压试验加压方法；试验电压施加到每相导体和外壳之间，每次一相，每个部件至少施加一次电压，同时应尽可能减少固体绝缘的重...
