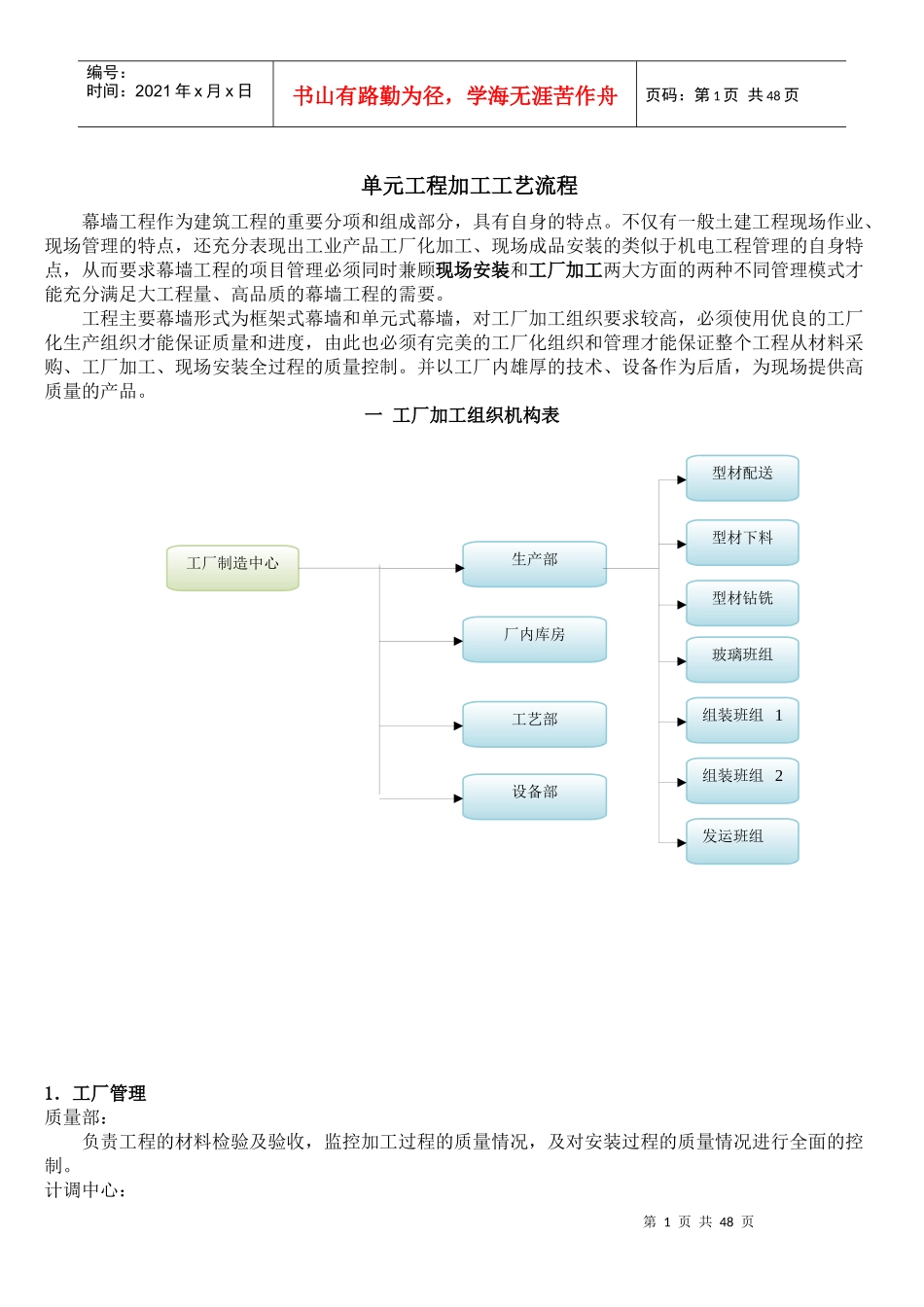

第1页共48页工厂制造中心工艺部生产部厂内库房设备部型材钻铣型材下料型材配送玻璃班组组装班组1组装班组2发运班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页单元工程加工工艺流程幕墙工程作为建筑工程的重要分项和组成部分，具有自身的特点。不仅有一般土建工程现场作业、现场管理的特点，还充分表现出工业产品工厂化加工、现场成品安装的类似于机电工程管理的自身特点，从而要求幕墙工程的项目管理必须同时兼顾现场安装和工厂加工两大方面的两种不同管理模式才能充分满足大工程量、高品质的幕墙工程的需要。工程主要幕墙形式为框架式幕墙和单元式幕墙，对工厂加工组织要求较高，必须使用优良的工厂化生产组织才能保证质量和进度，由此也必须有完美的工厂化组织和管理才能保证整个工程从材料采购、工厂加工、现场安装全过程的质量控制。并以工厂内雄厚的技术、设备作为后盾，为现场提供高质量的产品。一工厂加工组织机构表1．工厂管理质量部：负责工程的材料检验及验收，监控加工过程的质量情况，及对安装过程的质量情况进行全面的控制。计调中心：第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页负责厂内设计、生产计划的制定，当工程的正常合同签订以后，计划调度组织工程部进行二次设计，按最佳方案提出材料定额。把握现场工程进度要求，结合公司生产能力，合理安排物料采购，幕墙构件的加工，组装，运输，确保工程进度。计调中心组织设计人员和生产部，进行车间成品、半成品加工，质监部负责检查购入及生产的半成品的质量。把握现场及工厂生产情况，结合当地的交通，合理制定单元板块及其他幕墙构件的运输计划。场内库房：负责工厂内原材料、半成品、成品的堆放与管理。工艺部：负责工程零件构件加工组装工艺文件制定。生产部：负责幕墙产品的加工。设备部：负责厂内设备的正常运行以及维修。二机械设备及劳动力安排计划、材料供应计划第一节机械设备的配置情况一拟投入工程的主要施工设备表（工厂加工部分）序号设备名称设备型号数量品牌1铝幕墙高速四轴数控加工中心GSGZA-CNC-70001济南天辰2铝幕墙高速双工作台数控加工中心GCGZ-CNC-70002济南天辰3铝幕墙接口锯LJK-5002济南天辰4铝幕墙自动走刀式铣榫机LXSJ6A-2502济南天辰5铝幕墙复合仿形铣床LXF2Ⅱ-1900×1252济南天辰6铝门窗任意角数控双头精密切割锯LJB2B-CNC-500×60001济南天辰7铝门窗数控双头精密切割锯LJZ2FB-CNC-550×60001济南天辰第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页8铝门窗数显双头精密锯LJZ2XⅡ-500X42002济南天辰9铝门窗角码自动切割锯床LJJA-5001济南天辰10铝门窗单头切割锯LJC-5001济南天辰11铝门窗液压重型组角机LMZA-1401济南天辰12铝门窗液压重型组角机LMB-1201济南天辰13铝幕墙多头组合钻LZZ4A-131济南天辰14铝门窗压力机LY6－501济南天辰15立式铣床X50322国产16钻铣床2国产17双组份打胶机2昌益和18叉车2杭叉合计25GCGZ-CNC-7000高速双工作台数控加工中心第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页功能简介：GCGZ-CNC7000高速双工作台数控加工中心，有3个连续受控的数控轴(x，Y，z)；实现三轴联动；x—Y两轴插补，动力头是有一个风冷、高功率、高转速的电主轴。适用在各种幕墙型材平面上加工安装孔、流水槽、锁孔及攻丝(限型号)等加工工序，可加工铝合金、轻质合金及PVC等材料。并能够进行钻孔、铣加工和攻螺纹(铝M6)的加工操作。GSGZA-CNC-7000四轴数控加工中心GCGZ-CNC-7000高速双工作台数控加工中心第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页功能简介：GSGZA-CNC-7000四轴数控加工中心，有4个连续受控的数控轴；实现四轴联动；适用在各种幕墙型材平面上加工安装孔、流水槽、锁孔及攻丝(限型号)等加工工序，可加工铝合金、轻质合金及PVC等材料。有些零件可能要在斜面上钻孔攻丝这类的，这时候普通的三轴机床不能做变轴加工，这个时候就要...
