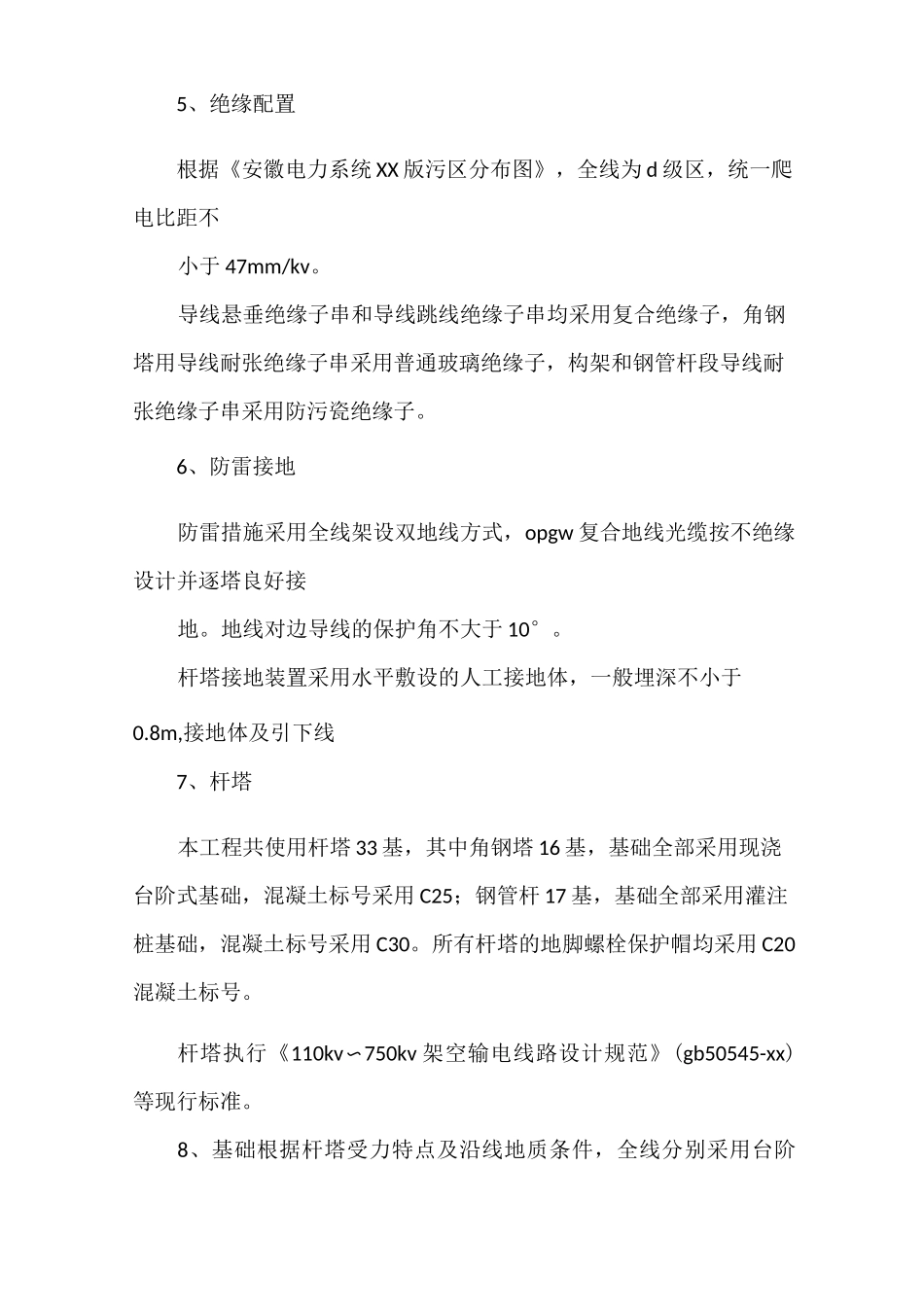

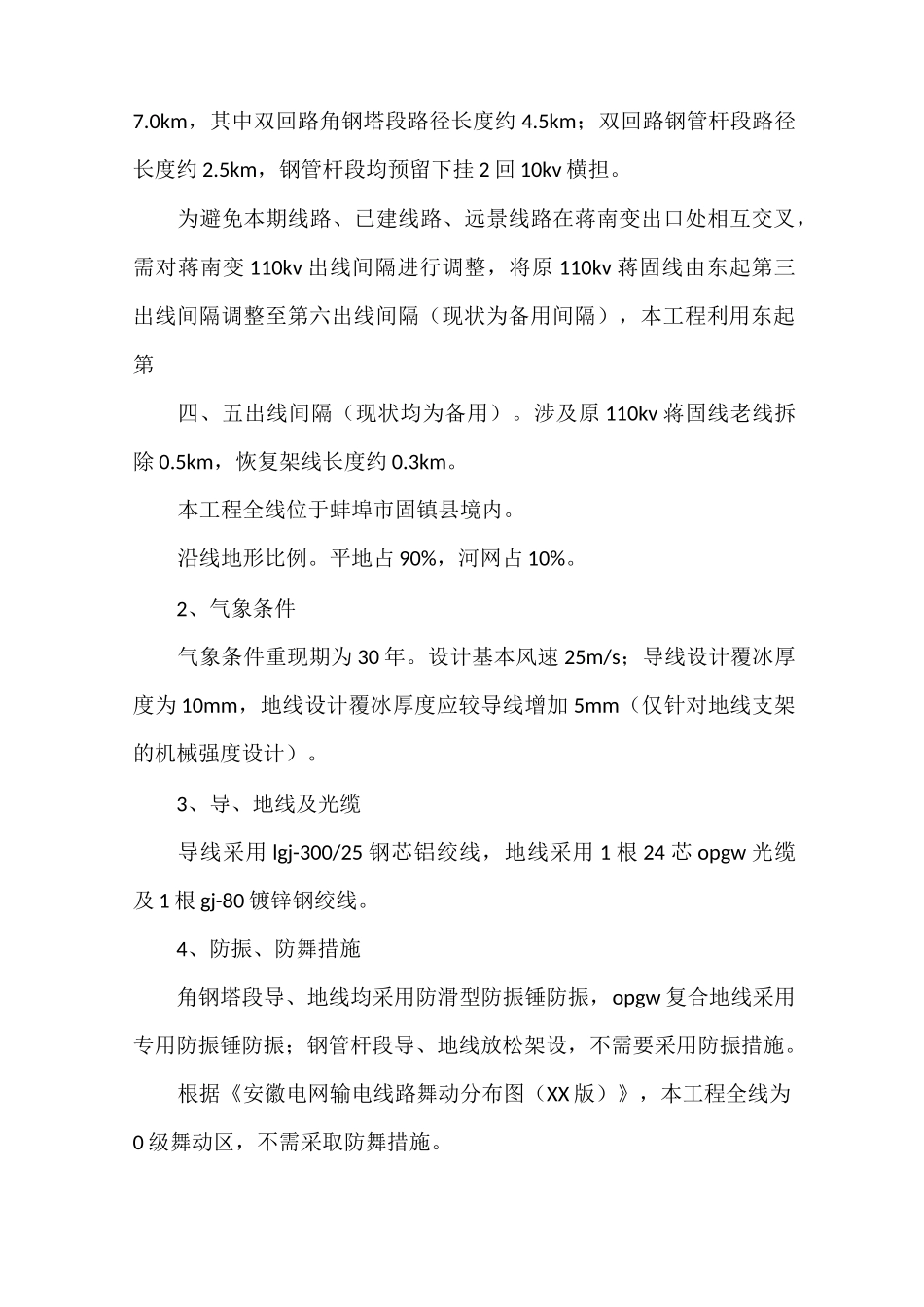

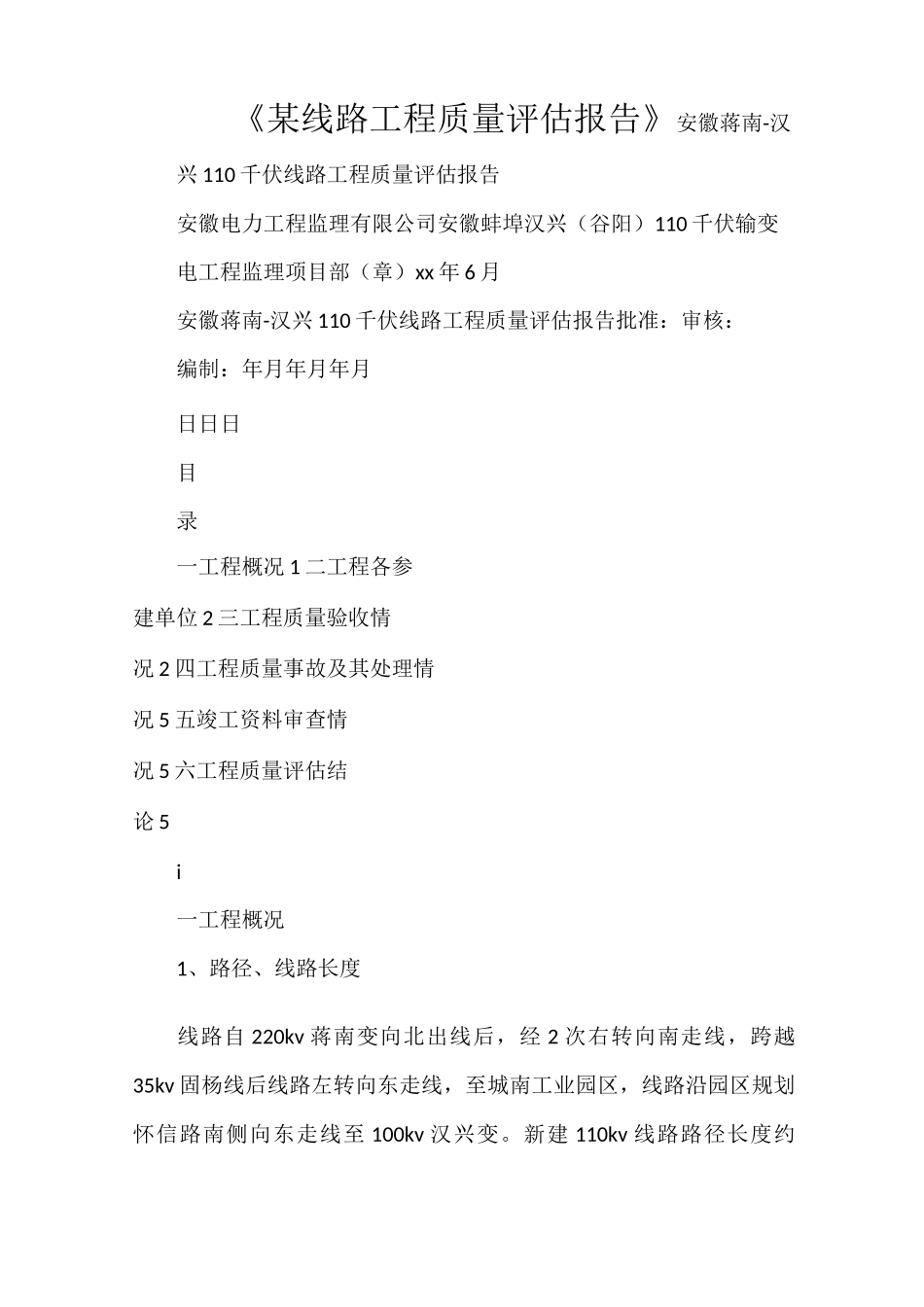

《某线路工程质量评估报告》安徽蒋南-汉兴110千伏线路工程质量评估报告安徽电力工程监理有限公司安徽蚌埠汉兴（谷阳）110千伏输变电工程监理项目部（章）xx年6月安徽蒋南-汉兴110千伏线路工程质量评估报告批准：审核：编制：年月年月年月日日日目录一工程概况1二工程各参建单位2三工程质量验收情况2四工程质量事故及其处理情况5五竣工资料审查情况5六工程质量评估结论5i一工程概况1、路径、线路长度线路自220kv蒋南变向北出线后，经2次右转向南走线，跨越35kv固杨线后线路左转向东走线，至城南工业园区，线路沿园区规划怀信路南侧向东走线至100kv汉兴变。新建110kv线路路径长度约7.0km，其中双回路角钢塔段路径长度约4.5km；双回路钢管杆段路径长度约2.5km，钢管杆段均预留下挂2回10kv横担。为避免本期线路、已建线路、远景线路在蒋南变出口处相互交叉，需对蒋南变110kv出线间隔进行调整，将原110kv蒋固线由东起第三出线间隔调整至第六出线间隔（现状为备用间隔），本工程利用东起第四、五出线间隔（现状均为备用）。涉及原110kv蒋固线老线拆除0.5km，恢复架线长度约0.3km。本工程全线位于蚌埠市固镇县境内。沿线地形比例。平地占90%，河网占10%。2、气象条件气象条件重现期为30年。设计基本风速25m/s；导线设计覆冰厚度为10mm，地线设计覆冰厚度应较导线增加5mm（仅针对地线支架的机械强度设计）。3、导、地线及光缆导线采用lgj-300/25钢芯铝绞线，地线采用1根24芯opgw光缆及1根gj-80镀锌钢绞线。4、防振、防舞措施角钢塔段导、地线均采用防滑型防振锤防振，opgw复合地线采用专用防振锤防振；钢管杆段导、地线放松架设，不需要采用防振措施。根据《安徽电网输电线路舞动分布图（XX版）》，本工程全线为0级舞动区，不需采取防舞措施。5、绝缘配置根据《安徽电力系统XX版污区分布图》，全线为d级区，统一爬电比距不小于47mm/kv。导线悬垂绝缘子串和导线跳线绝缘子串均采用复合绝缘子，角钢塔用导线耐张绝缘子串采用普通玻璃绝缘子，构架和钢管杆段导线耐张绝缘子串采用防污瓷绝缘子。6、防雷接地防雷措施采用全线架设双地线方式，opgw复合地线光缆按不绝缘设计并逐塔良好接地。地线对边导线的保护角不大于10°。杆塔接地装置采用水平敷设的人工接地体，一般埋深不小于0.8m,接地体及引下线7、杆塔本工程共使用杆塔33基，其中角钢塔16基，基础全部采用现浇台阶式基础，混凝土标号采用C25；钢管杆17基，基础全部采用灌注桩基础，混凝土标号采用C30。所有杆塔的地脚螺栓保护帽均采用C20混凝土标号。杆塔执行《110kv〜750kv架空输电线路设计规范》(gb50545-xx)等现行标准。8、基础根据杆塔受力特点及沿线地质条件，全线分别采用台阶式基础、钻孔灌注桩基础。9、在线监测本工程全线无特殊区段，不需要安装在线监测装置。10、走廊清理通过成片树林、果园和经济作物林一般按跨越考虑少量超高不满足安全距离要求的树木应砍伐；一般四旁植树，仍按砍伐通道处理。通道砍伐宽度按《110〜750kv架空输电线路设计规范》(gb50545-xx)的规定处理。沿线跨越房屋，一般按拆迁处理；拆迁范围按《110〜750kv架空输电线路设计规范》(gb50545-xx)的规定确定。11、计划投资及工期工程设计方案概算动态投资为1052万元。本工程计划开工日期是xx年11月18日,xx年6月30日竣工。12、工程建设目标进度目标确保工程开、竣工时间和里程碑计划按时完成，按计划有序推进工程建设。质量目标工程质量满足国家及行业施工验收规范、标准及质量检验评定标准的要求。1.“标准工艺”应用率100%。2.工程“零缺陷”投运。3.确保工程达标投产，确保创建国家电网公司输变电优质工程。4.工程使用寿命满足公司质量要求。5.不发生因工程建设原因造成的六级及以上工程质量事件。6.工程质量评定为优良，其中：分项工程优良率100%，分部工程优良率100%，单位工程优良率100%。安全目标1.不发生六级及以上人身事件。2.不发生因工程建设引起的六级及以上电网及设备事件。3.不发生六级及以上施工机械设备事件。4.不发生火灾事故。5.不发生环境污染事件。6.不发生负主要责任的一般交通事故。7.不发生基建信息安全事件。8.不发生对公司造成影响...
