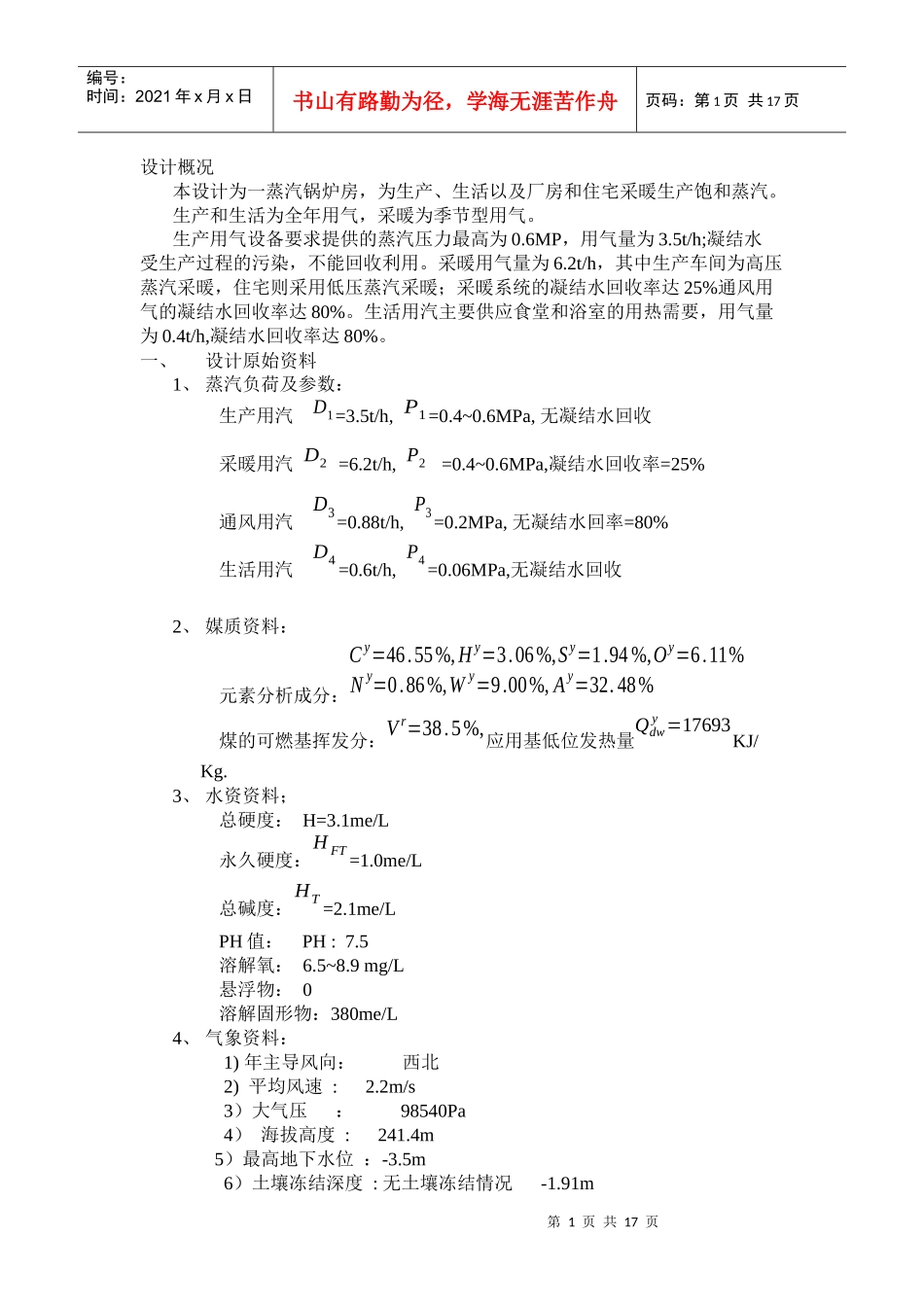

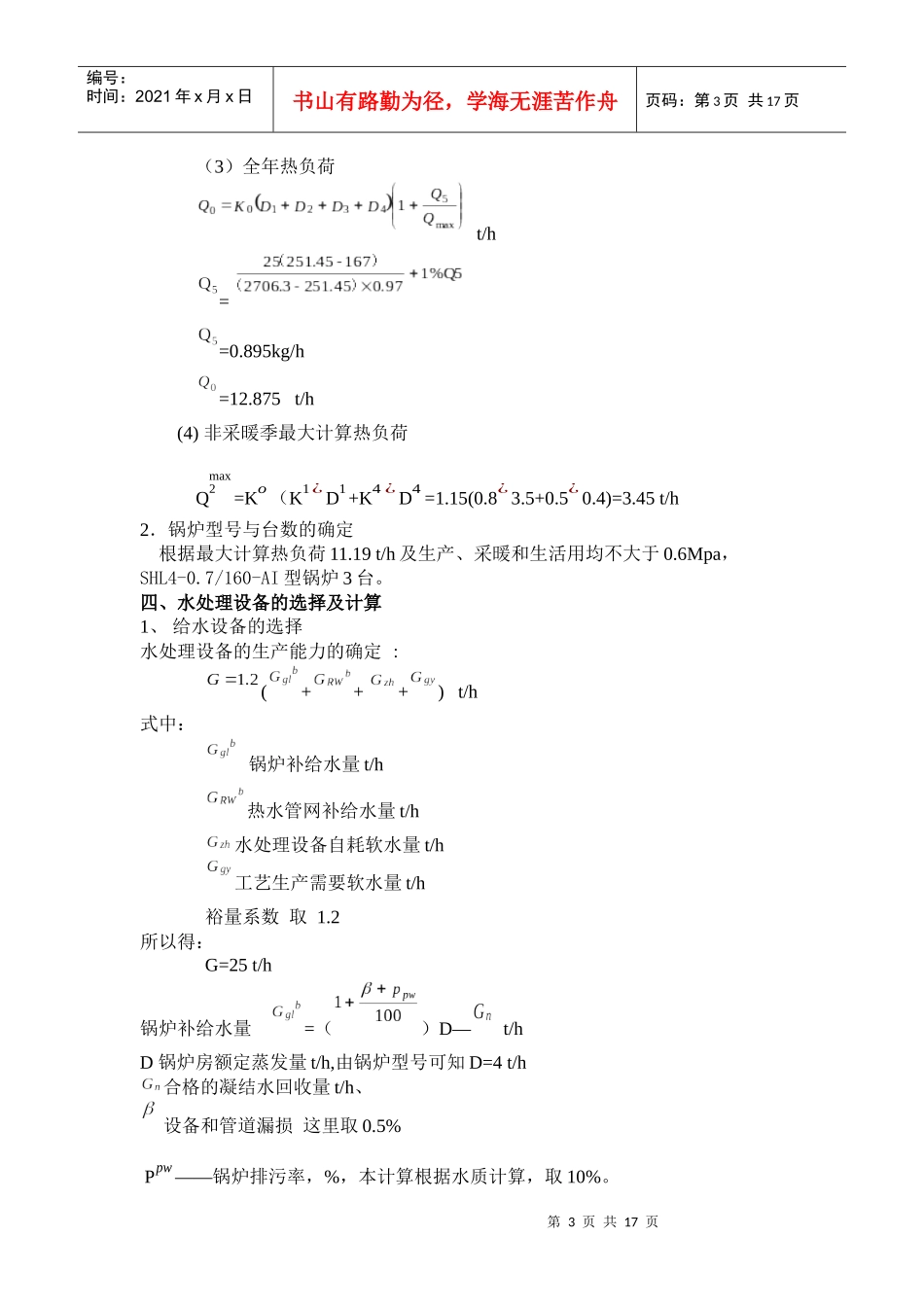

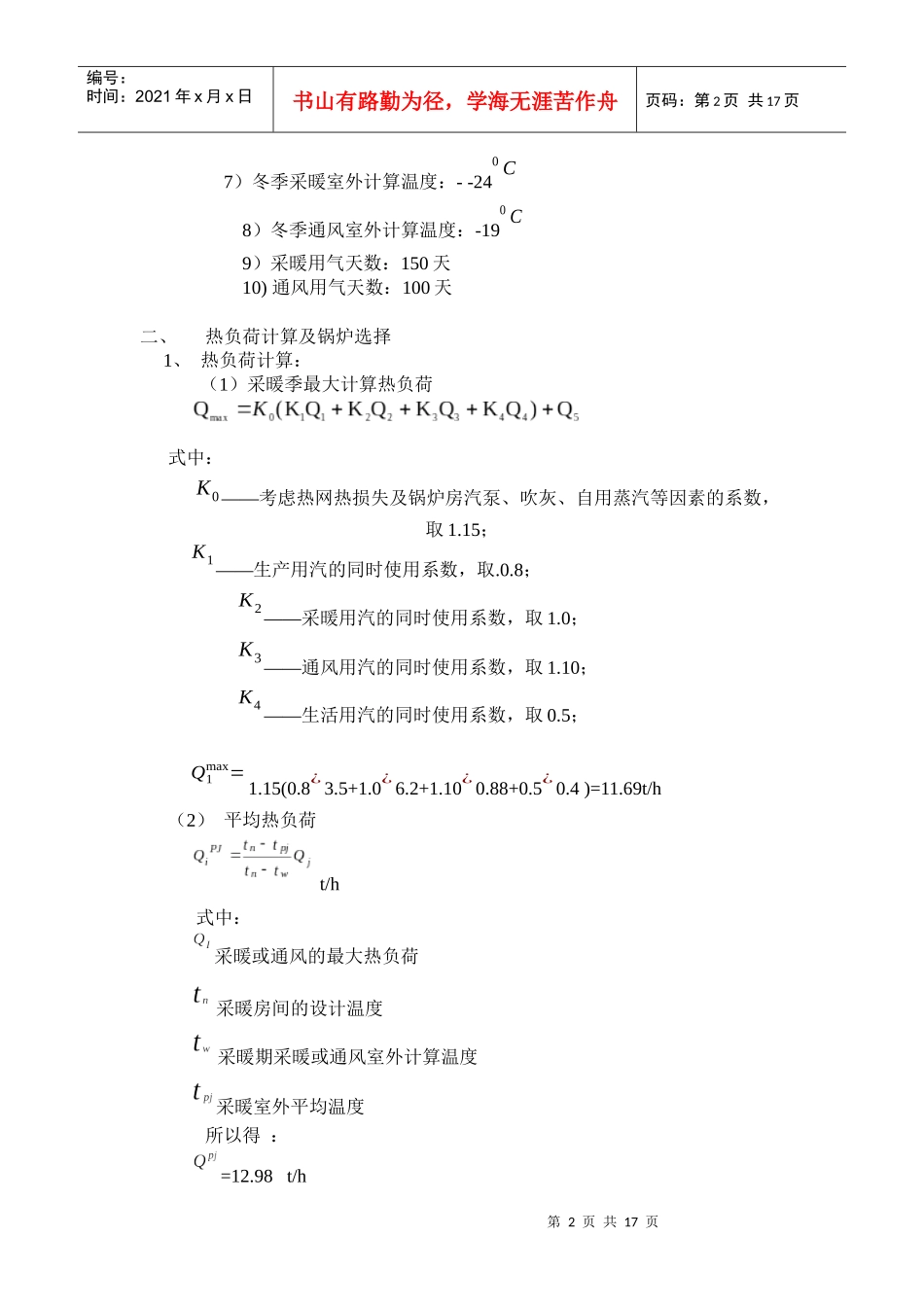

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页设计概况本设计为一蒸汽锅炉房，为生产、生活以及厂房和住宅采暖生产饱和蒸汽。生产和生活为全年用气，采暖为季节型用气。生产用气设备要求提供的蒸汽压力最高为0.6MP，用气量为3.5t/h;凝结水受生产过程的污染，不能回收利用。采暖用气量为6.2t/h，其中生产车间为高压蒸汽采暖，住宅则采用低压蒸汽采暖；采暖系统的凝结水回收率达25%通风用气的凝结水回收率达80%。生活用汽主要供应食堂和浴室的用热需要，用气量为0.4t/h,凝结水回收率达80%。一、设计原始资料1、蒸汽负荷及参数：生产用汽D1=3.5t/h,P1=0.4~0.6MPa,无凝结水回收采暖用汽D2=6.2t/h,P2=0.4~0.6MPa,凝结水回收率=25%通风用汽D3=0.88t/h,P3=0.2MPa,无凝结水回率=80%生活用汽D4=0.6t/h,P4=0.06MPa,无凝结水回收2、媒质资料：元素分析成分：Cy=46.55%,Hy=3.06%,Sy=1.94%,Oy=6.11%Ny=0.86%,Wy=9.00%,Ay=32.48%煤的可燃基挥发分：Vr=38.5%,应用基低位发热量Qdwy=17693KJ/Kg.3、水资资料；总硬度：H=3.1me/L永久硬度：HFT=1.0me/L总碱度：HT=2.1me/LPH值：PH:7.5溶解氧：6.5~8.9mg/L悬浮物：0溶解固形物：380me/L4、气象资料：1)年主导风向：西北2)平均风速:2.2m/s3）大气压：98540Pa4）海拔高度:241.4m5）最高地下水位：-3.5m6）土壤冻结深度:无土壤冻结情况-1.91m第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页7）冬季采暖室外计算温度：--240C8）冬季通风室外计算温度：-190C9）采暖用气天数：150天10)通风用气天数：100天二、热负荷计算及锅炉选择1、热负荷计算：（1）采暖季最大计算热负荷式中：K0——考虑热网热损失及锅炉房汽泵、吹灰、自用蒸汽等因素的系数，取1.15；K1——生产用汽的同时使用系数，取.0.8；K2——采暖用汽的同时使用系数，取1.0；K3——通风用汽的同时使用系数，取1.10；K4——生活用汽的同时使用系数，取0.5；Q1max=1.15(0.8¿3.5+1.0¿6.2+1.10¿0.88+0.5¿0.4)=11.69t/h（2）平均热负荷t/h式中：采暖或通风的最大热负荷采暖房间的设计温度采暖期采暖或通风室外计算温度采暖室外平均温度所以得：=12.98t/h第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页（3）全年热负荷t/h==0.895kg/h=12.875t/h(4)非采暖季最大计算热负荷Q2max=Ko（K1¿D1+K4¿D4=1.15(0.8¿3.5+0.5¿0.4)=3.45t/h2．锅炉型号与台数的确定根据最大计算热负荷11.19t/h及生产、采暖和生活用均不大于0.6Mpa，SHL4-0.7/160-AI型锅炉3台。四、水处理设备的选择及计算1、给水设备的选择水处理设备的生产能力的确定:(+++)t/h式中：锅炉补给水量t/h热水管网补给水量t/h水处理设备自耗软水量t/h工艺生产需要软水量t/h裕量系数取1.2所以得：G=25t/h锅炉补给水量=（）D—t/hD锅炉房额定蒸发量t/h,由锅炉型号可知D=4t/h合格的凝结水回收量t/h、设备和管道漏损这里取0.5%Ppw——锅炉排污率，%，本计算根据水质计算，取10%。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页所以得：=13.56t/h因为：=Ft/h得：=510.441=2.205t/h2、决定软化方法，并选择设备型号和台数，计算药剂消耗量。(1)给水泵的选择给水泵台数的选择，应能适应锅炉房全年负荷变化的要求。本锅炉房拟选用4台电动给水泵，其中1台备用。采暖季3台启用，其流量应大于1.2x12.68=16.27t/h，现选用：型号6BA—9流量9m3/s扬程1325KPa电机型号Y132s2−2功率9.5KW转数3860r/min进水管Dg50，出水管Dg50。（2）给水箱体积的确定给水箱体积，按储存1.25h的锅炉房额定蒸发量设计，外行尺寸3000¿2500¿2000mm，合计15m3。锅水相对碱度==0.05锅炉补给水碱度2.1me/L锅炉补给水溶解固形物：380me/L碳酸钠在锅内分解率，根据所选锅炉型号查表的10根据《低压锅炉水质标准》规定，锅水相对碱度应小于0.2，所以符合要求。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页根据原水水质指标，本设计拟采用...
