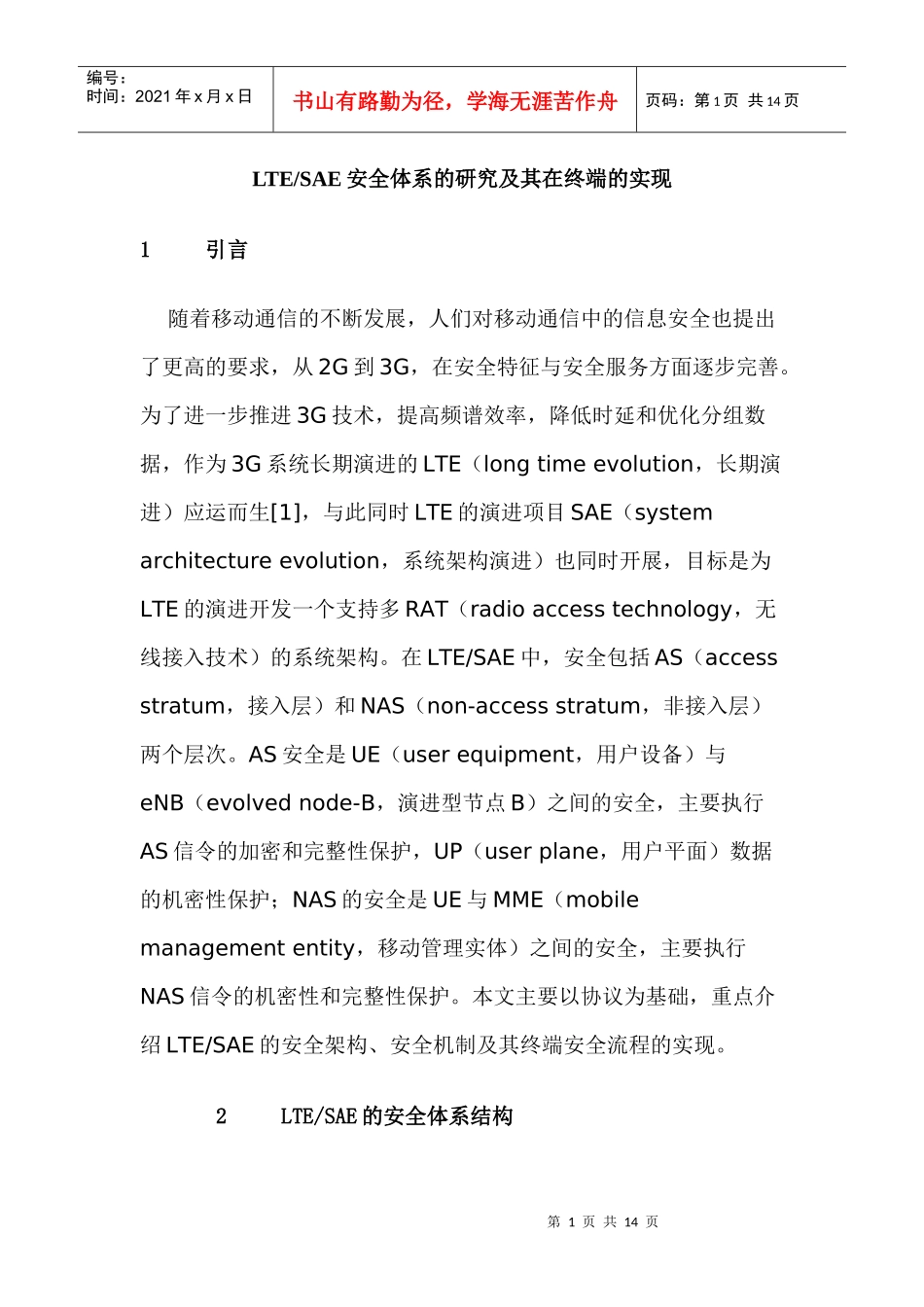

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页LTE/SAE安全体系的研究及其在终端的实现1引言随着移动通信的不断发展，人们对移动通信中的信息安全也提出了更高的要求，从2G到3G，在安全特征与安全服务方面逐步完善。为了进一步推进3G技术，提高频谱效率，降低时延和优化分组数据，作为3G系统长期演进的LTE（longtimeevolution，长期演进）应运而生[1]，与此同时LTE的演进项目SAE（systemarchitectureevolution，系统架构演进）也同时开展，目标是为LTE的演进开发一个支持多RAT（radioaccesstechnology，无线接入技术）的系统架构。在LTE/SAE中，安全包括AS（accessstratum，接入层）和NAS（non-accessstratum，非接入层）两个层次。AS安全是UE（userequipment，用户设备）与eNB（evolvednode-B，演进型节点B）之间的安全，主要执行AS信令的加密和完整性保护，UP（userplane，用户平面）数据的机密性保护；NAS的安全是UE与MME（mobilemanagemententity，移动管理实体）之间的安全，主要执行NAS信令的机密性和完整性保护。本文主要以协议为基础，重点介绍LTE/SAE的安全架构、安全机制及其终端安全流程的实现。2LTE/SAE的安全体系结构第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2.1LTE/SAE的安全架构LTE/SAE在安全功能方面不断得到完善、扩展和加强，参考文献[2]提出网络的安全分为网络接入安全、网络域安全、用户域安全、应用域安全、安全服务的可视性和可配置性等5个域，如图1所示。由图1可知，LTE/SAE的安全架构和3G的网络安全架构相比，发生了一些变化。参考文献[3]指出：首先是在ME(mobileequipment，移动设备)和SN(servenetwork，业务网)之间加入了非接入层的安全，使得非接入层和接入层的安全独立开来便于操作；然后在AN(accessnetwork，接入网)和SN之间的通信引入安全；另外，增加了服务网认证，能缩减空闲模式的信令开销。UE第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页是由ME和USIM(universalsubscriberidentitymodule，全球用户标识模块)卡组成。2.2LTE/SAE安全流程分析LTE/SAE的安全流程整体上可以分为以下几大部分，如图2所示。用户开机发起注册，与网络建立连接后发起AKA（authenticationandkeyagreement，鉴权与密钥协商）过程。网络端的MME通过终端发来的IMSI（internationalmobilesubscriberidentity，全球移动用户惟一标识）以及相关的参数发起鉴权过程，之后与终端进行密钥协商，发起安全激活命令SMC(securitymodecommand，安全模式过程)，其最终目的是要达到终端和网络端密钥的一致性，这样两者之间才能安全地通信。2.3鉴权与密钥协商过程第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页LTE/SAE鉴权与密钥协商过程的目的是通过AUC(authenticationcentre，鉴权中心)和USIM卡中所共有的密钥K来计算密钥CK(cipherkey，加密密钥)和IK（integritykey，完整性密钥），并由CK和IK作为基本密钥计算一个新的父密钥KASME，随后由此密钥产生各层所需要的子密钥，从而在UE和网络之间建立EPS（evolvedpacketsystem，演进型分组系统）安全上下文。LTE和3G在AKA过程中的个别地方是有所不同的，参考文献[2]指出网络端生成的CK、IK不应该离开HSS（homesubscriberserver，归属地用户服务器，存在于归属地环境HE中），而参考文献[3]指出3G的CK、IK是可以存在于AV(authenticationvector，鉴权向量)中的，LTE这样做使主要密钥不发生传输，提高了安全性。AKA过程最终实现了UE和网络侧的双向鉴权，使两端的密钥达成一致，以便能够正常通信。详细的鉴权与密钥协商过程如图3所示。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页（1）～（3）MME通过鉴权请求Authenticationdatequest将IMSI、SNID（servernetworkidentity，服务网标识）和NetworkType(服务网类型)传给HSS，HSS用SNID对终端进行验证。如果验证通过，HSS将会使用收到的参...
