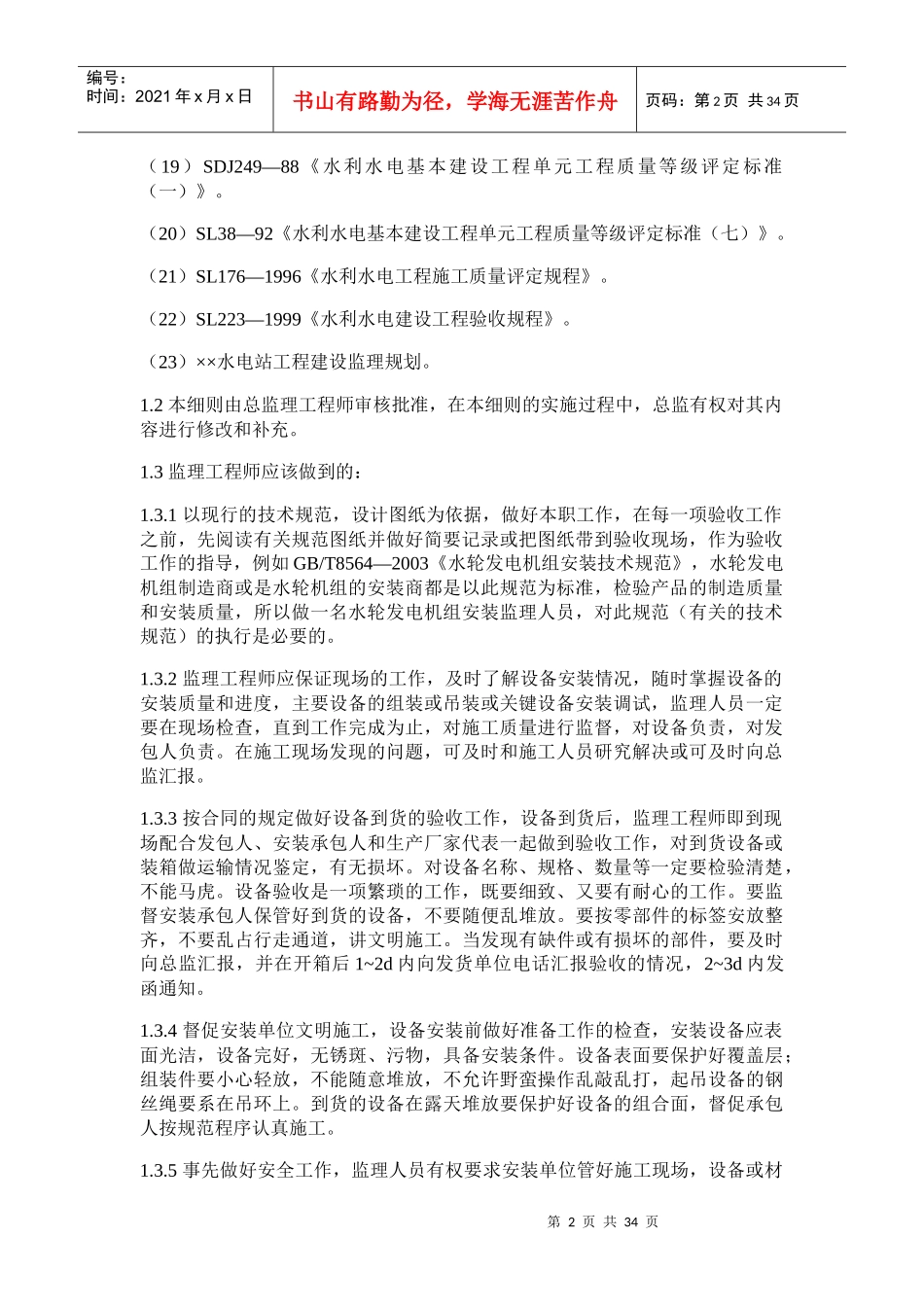

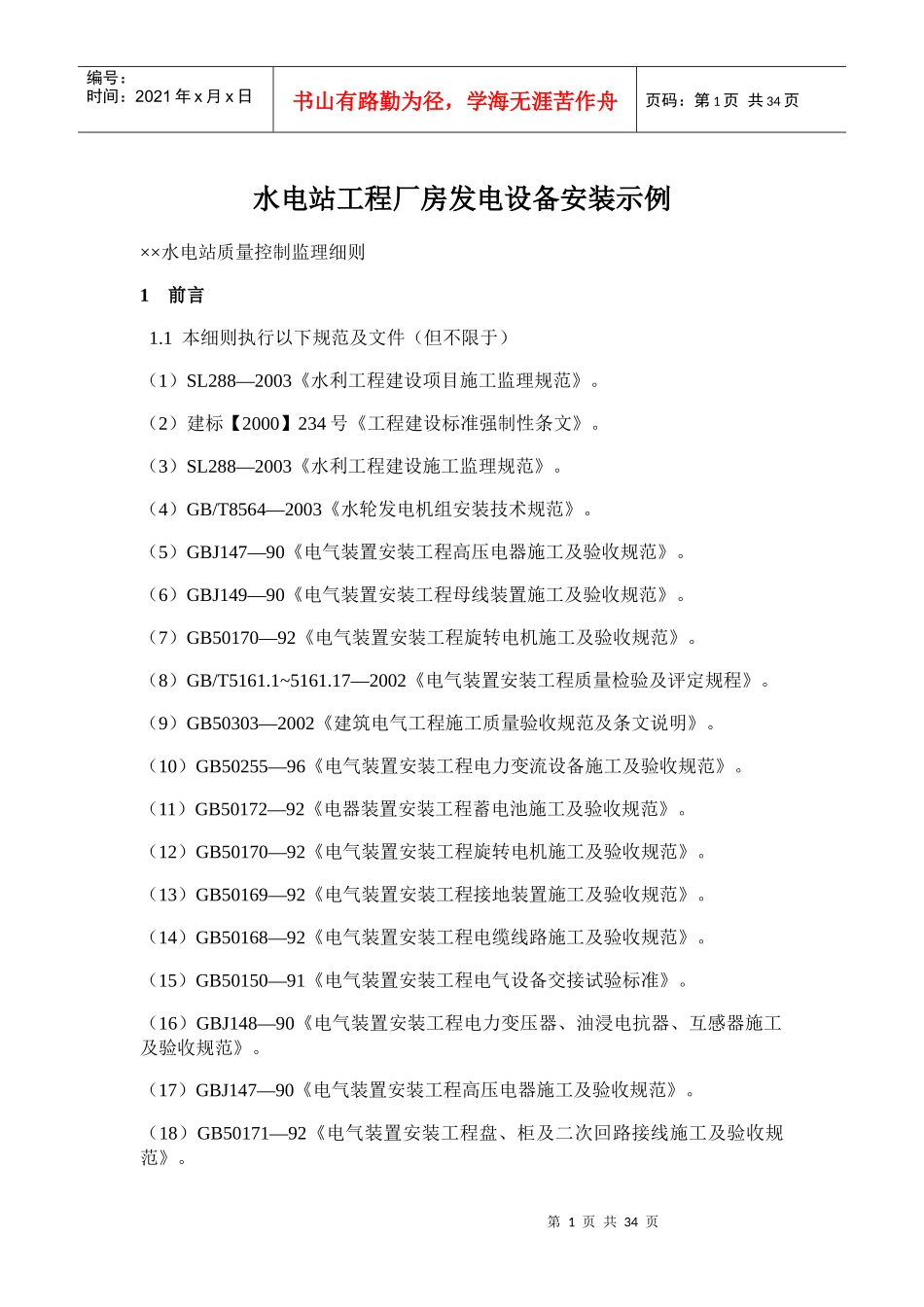

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页水电站工程厂房发电设备安装示例××水电站质量控制监理细则1前言1.1本细则执行以下规范及文件（但不限于）（1）SL288—2003《水利工程建设项目施工监理规范》。（2）建标【2000】234号《工程建设标准强制性条文》。（3）SL288—2003《水利工程建设施工监理规范》。（4）GB/T8564—2003《水轮发电机组安装技术规范》。（5）GBJ147—90《电气装置安装工程高压电器施工及验收规范》。（6）GBJ149—90《电气装置安装工程母线装置施工及验收规范》。（7）GB50170—92《电气装置安装工程旋转电机施工及验收规范》。（8）GB/T5161.1~5161.17—2002《电气装置安装工程质量检验及评定规程》。（9）GB50303—2002《建筑电气工程施工质量验收规范及条文说明》。（10）GB50255—96《电气装置安装工程电力变流设备施工及验收规范》。（11）GB50172—92《电器装置安装工程蓄电池施工及验收规范》。（12）GB50170—92《电气装置安装工程旋转电机施工及验收规范》。（13）GB50169—92《电气装置安装工程接地装置施工及验收规范》。（14）GB50168—92《电气装置安装工程电缆线路施工及验收规范》。（15）GB50150—91《电气装置安装工程电气设备交接试验标准》。（16）GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。（17）GBJ147—90《电气装置安装工程高压电器施工及验收规范》。（18）GB50171—92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页（19）SDJ249—88《水利水电基本建设工程单元工程质量等级评定标准（一）》。（20）SL38—92《水利水电基本建设工程单元工程质量等级评定标准（七）》。（21）SL176—1996《水利水电工程施工质量评定规程》。（22）SL223—1999《水利水电建设工程验收规程》。（23）××水电站工程建设监理规划。1.2本细则由总监理工程师审核批准，在本细则的实施过程中，总监有权对其内容进行修改和补充。1.3监理工程师应该做到的：1.3.1以现行的技术规范，设计图纸为依据，做好本职工作，在每一项验收工作之前，先阅读有关规范图纸并做好简要记录或把图纸带到验收现场，作为验收工作的指导，例如GB/T8564—2003《水轮发电机组安装技术规范》，水轮发电机组制造商或是水轮机组的安装商都是以此规范为标准，检验产品的制造质量和安装质量，所以做一名水轮发电机组安装监理人员，对此规范（有关的技术规范）的执行是必要的。1.3.2监理工程师应保证现场的工作，及时了解设备安装情况，随时掌握设备的安装质量和进度，主要设备的组装或吊装或关键设备安装调试，监理人员一定要在现场检查，直到工作完成为止，对施工质量进行监督，对设备负责，对发包人负责。在施工现场发现的问题，可及时和施工人员研究解决或可及时向总监汇报。1.3.3按合同的规定做好设备到货的验收工作，设备到货后，监理工程师即到现场配合发包人、安装承包人和生产厂家代表一起做到验收工作，对到货设备或装箱做运输情况鉴定，有无损坏。对设备名称、规格、数量等一定要检验清楚，不能马虎。设备验收是一项繁琐的工作，既要细致、又要有耐心的工作。要监督安装承包人保管好到货的设备，不要随便乱堆放。要按零部件的标签安放整齐，不要乱占行走通道，讲文明施工。当发现有缺件或有损坏的部件，要及时向总监汇报，并在开箱后1~2d内向发货单位电话汇报验收的情况，2~3d内发函通知。1.3.4督促安装单位文明施工，设备安装前做好准备工作的检查，安装设备应表面光洁，设备完好，无锈斑、污物，具备安装条件。设备表面要保护好覆盖层；组装件要小心轻放，不能随意堆放，不允许野蛮操作乱敲乱打，起吊设备的钢丝绳要系在吊环上。到货的设备在露天堆放要保护好设备的组合面，督促承包人按规范程序认真施工。1.3.5事先做好安全工作，监理人员有权要求安装单位管好施工现场，设备或材第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共...
