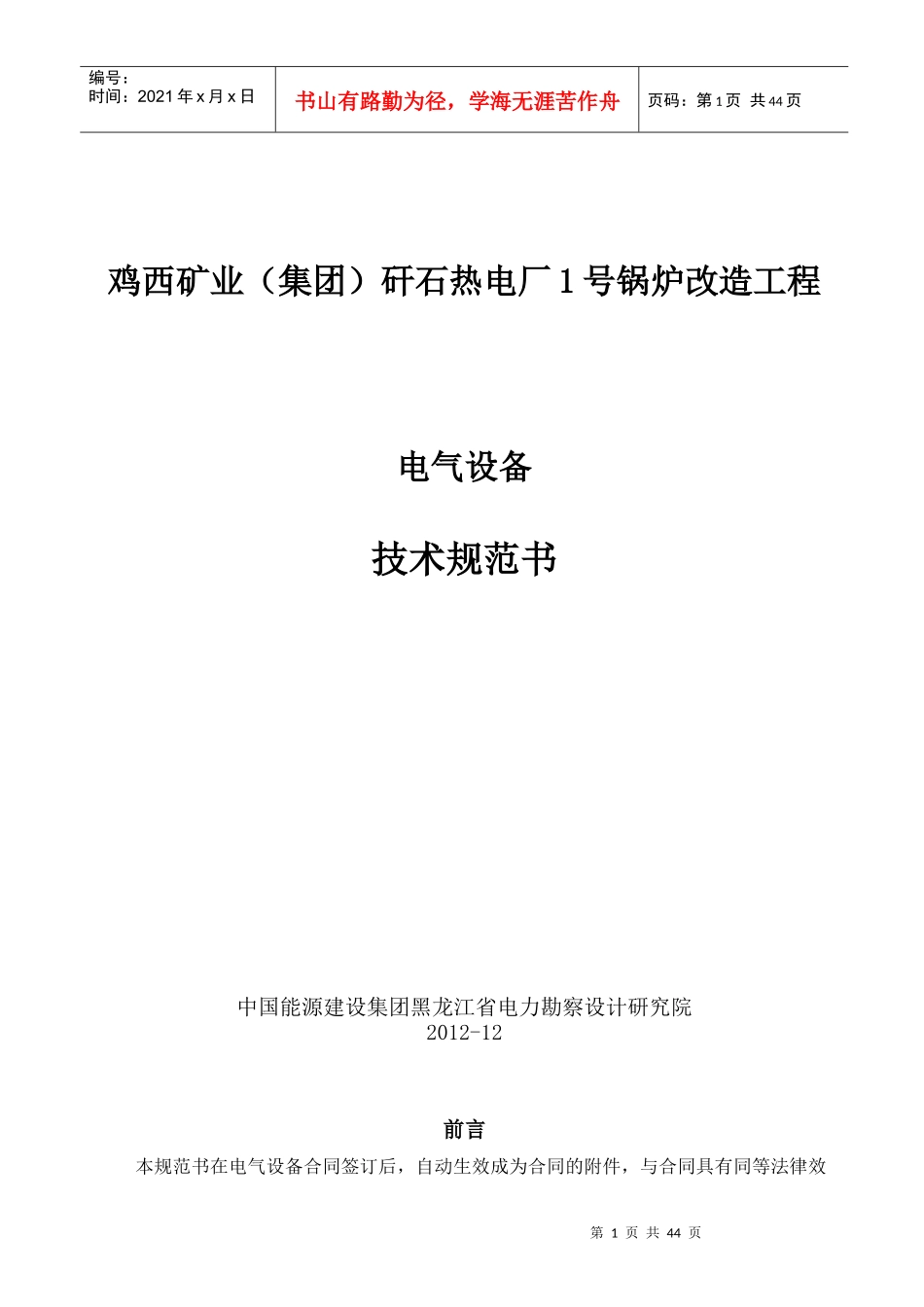

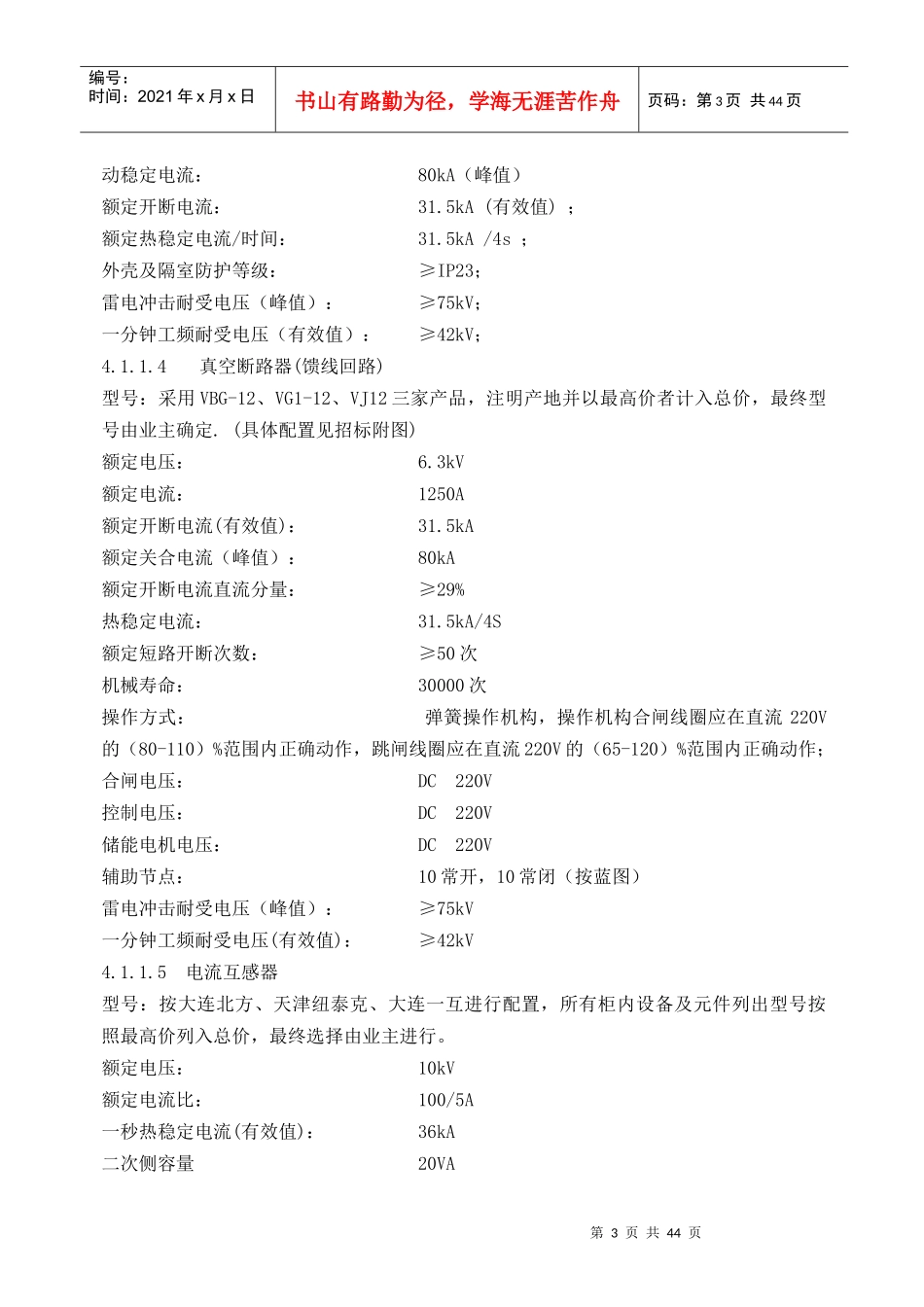

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页鸡西矿业（集团）矸石热电厂1号锅炉改造工程电气设备技术规范书中国能源建设集团黑龙江省电力勘察设计研究院2012-12前言本规范书在电气设备合同签订后，自动生效成为合同的附件，与合同具有同等法律效第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页力，各方严格履行。本规范书中未尽事宜，供需双方友好协商解决。高压开关柜一、技术规范1、总则1.1本技术规范适用于鸡西矿业（集团）矸石热电厂1号锅炉改造工程的6kV高压开关柜，它提出了该设备的功能设计、结构、性能、供货、运输、安装和试验等方面的技术要求。1.2需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方保证提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。1.3供方执行本技术规范所列标准。有不一致时，按较高标准执行。1.4供方在投标书和投标澄清书中承诺事宜对于本合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。2、工程概况本期工程装设一台130t锅炉，配套相应辅机。3.3系统概况3.3.1高压厂用电系统额定电压：6.3kV3.3.2高压厂用电系统最高电压：7.2kV3.3.3系统频率：50Hz3.3.4系统中性点接地方式：6kV高压配电系统为中性点不接地方式。本工程6kV高压配电装置装设真空断路器。4.技术条件4.16kV高压开关柜基本技术参数4.1.1真空开关柜4.1.1.1型号：铠装型移开式交流金属封闭开关设备（中置式）4.1.1.2外形尺寸：见平面布置图4.1.1.3柜体参数额定电压：6.3kV最高电压：7.2kV额定电流：主母线：LMY-60X8额定频率：50Hz第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页动稳定电流：80kA（峰值）额定开断电流：31.5kA(有效值)；额定热稳定电流/时间：31.5kA/4s；外壳及隔室防护等级：≥IP23；雷电冲击耐受电压（峰值）：≥75kV；一分钟工频耐受电压（有效值）：≥42kV；4.1.1.4真空断路器(馈线回路)型号：采用VBG-12、VG1-12、VJ12三家产品，注明产地并以最高价者计入总价，最终型号由业主确定.(具体配置见招标附图)额定电压：6.3kV额定电流：1250A额定开断电流(有效值)：31.5kA额定关合电流（峰值）：80kA额定开断电流直流分量：≥29%热稳定电流：31.5kA/4S额定短路开断次数：≥50次机械寿命：30000次操作方式：弹簧操作机构，操作机构合闸线圈应在直流220V的（80-110）%范围内正确动作，跳闸线圈应在直流220V的（65-120）%范围内正确动作；合闸电压：DC220V控制电压：DC220V储能电机电压：DC220V辅助节点：10常开，10常闭（按蓝图）雷电冲击耐受电压（峰值）：≥75kV一分钟工频耐受电压(有效值)：≥42kV4.1.1.5电流互感器型号：按大连北方、天津纽泰克、大连一互进行配置，所有柜内设备及元件列出型号按照最高价列入总价，最终选择由业主进行。额定电压：10kV额定电流比：100/5A一秒热稳定电流(有效值)：36kA二次侧容量20VA第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页动稳定电流（峰值）：90kA准确等级：0.5/5P154.1.1.6柜内配JN15型接地开关，开关制造应符合国家标准。4.1.1.7柜内其它元件具体配置方式见招标附图，最终设计院施工图可能会调整增加少量继电器、转换开关、变送器、按钮、指示灯等常规必配元器件并应采用国内优质公司产品，此不影响合同总价。4.1.2控制及保护设备4.1.2.1开关状态智能操控装置供方应提供开关状态智能操控装置及配套的加热器，用于开关柜内的温、湿度控制，防止凝露。其电源电压为AC220V，单相，2线。开关状态智能操控装置具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度控制+RS485通讯接口，液晶显示，带有断路器操作开关，基本功能齐全，实用性强。开关状态智能操控装置生产厂家在合肥赛凯科电气、保定双成、安微威森、南京亚电三家中选择，按照最高价列入总价，最终型号由业主确定。4.1.2.2微机型综合保护装置6kV电动机保护采用微机型综合保护测...
