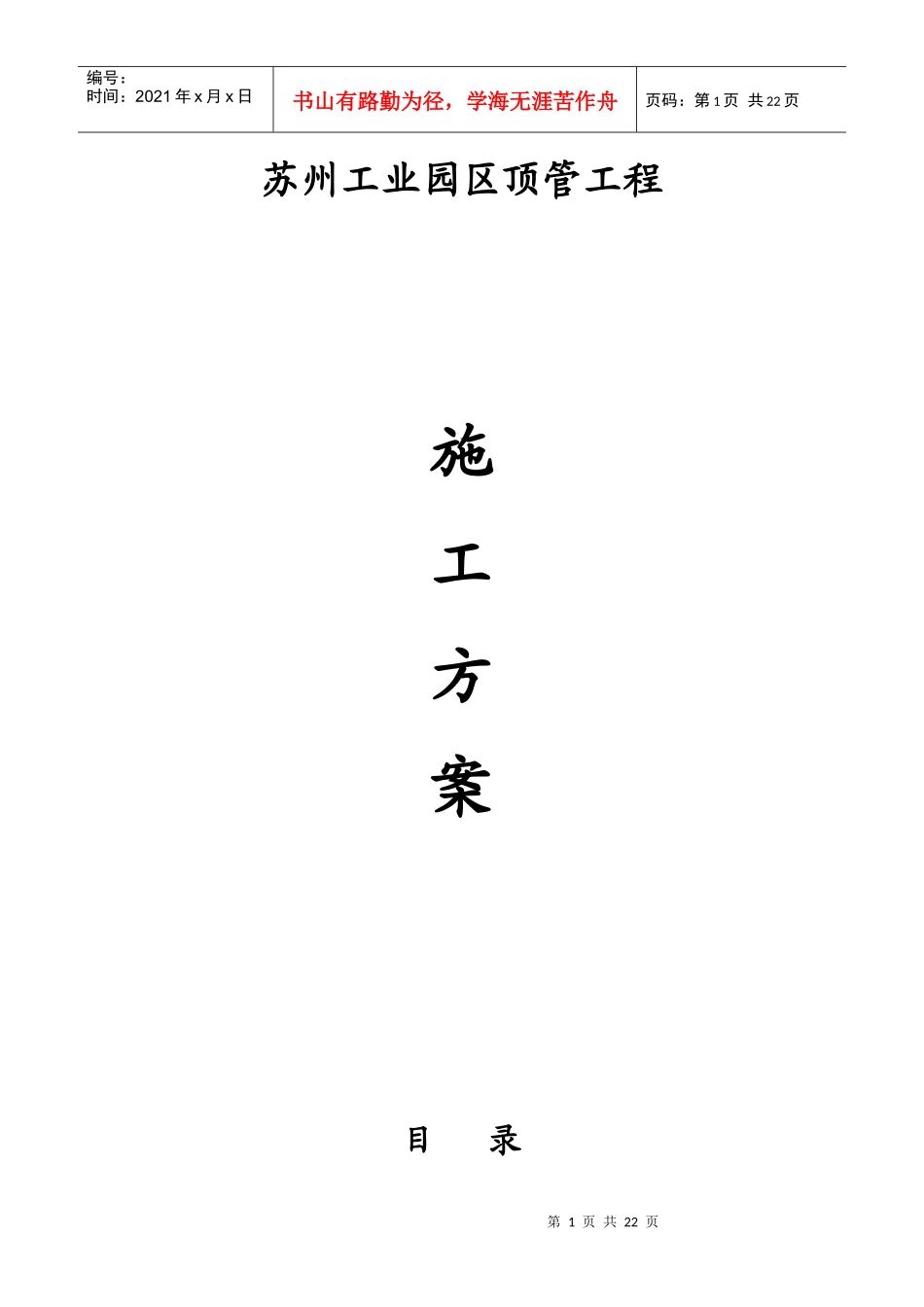

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页苏州工业园区顶管工程施工方案目录第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页沉井施工一、工程概况二、地质情况三、工程地点四、沉井施工工艺五、主要施工方法六、工程质量标准七、管线保护八、主要施工机械设备材料顶管工程一、工程概况二、地质情况三、施工周期四、顶管施工的工艺流程五、工具管选型六、测量放样七、顶管设备安装八、推力的理论计算九、顶近施工十、工具管进洞的技术措施十一、减阻泥浆的运用十二、施工用电十三、质量标准及质量保证体系十四、安全、文明施工管理沉井施工一、工程概况本工程共有顶管工作井和接收井各一座，均位于苏州工业园区第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页内，采用沉井施工，工作井尺寸为9*9米，壁厚750mm，接收井尺寸为9*5米，壁厚600mm。混凝土强度等级为C30，抗渗强度0.6Mpa。顶管工作井为单向顶进，沉井允许最大顶力为6000KN。以下为工作井沉井的主要施工方法。二、地质情况根据该地区的《地质勘察报告》显示顶管主要位处于灰色粘质粉土层。该土层含云母碎片，夹粉质粘土及薄层粉砂。该土层特点：1、含水率高；2、重度高；3、孔隙比高；4、渗透系数高三、工程特点在做沉井是时，需注意周围的官衔和建筑物，在沉井时需注意时刻进行观察，以确保施工安全和施工顺利进行。四、沉井施工工艺井位测量定位基坑开挖分节高度的确定刃脚支垫刃脚模板支设刃脚钢筋的绑扎刃脚混凝土浇筑及养护井壁模板支设井壁钢筋绑扎井壁砼浇筑及养护刃脚垫架拆除挖土下沉土方吊运测量控制与观测封底五、主要施工方法1、井位测量定位根据图纸要求，定出井位中心点，放出基坑开挖范围，并在四周放出攀线桩。2、基坑开挖根据沉井中心坐标及水准点进行测量放样。基坑开挖深度为原地面下1.5m。考虑到拆除垫层、支模、脚手架操作的需要，基坑四周宽比沉井宽1m，四周挖排水沟、集水井。挖土用1台1m3履带式反铲挖土机挖土，配合人工修破和平整场地，挖出的土方用汽车驳运至弃土场地，基坑按1：1放坡。3、分节高度的确定第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页根据设计要求，沉井分二节制作、一次下沉。一次制作总高度一般不超过短边。依次高度若过大，施工比较困难，下沉时易引起倾斜，本工程沉井尺寸为9*9m，故采取分节浇注，一次下沉。分节高度应保证其稳定性，并使沉井能在自重状态下顺利下沉，其下沉系数K不小于1.15。可按下式计算：K=（Q*B/（L（H-2.5）F+H））>1.15（当H>5m时）式中Q—沉井辎重及附加荷载（t）B—被井壁排除的水重（t）当采取排水下沉B=0H--沉井下沉深度（m）L—沉井外部周长（m）2.5—按摩擦力在深5m时达到最大值，5m以下保持常值F—单位面积摩擦力的平均值R—刃脚反力，当挖空时R=0.6下沉中如遇下沉困难，在井壁与土层2cm—3cm间隙间进行灌水，保证下沉顺利进行。施工顺序是：第一节沉井混凝土浇好后，强度达到75%浇筑第二节混凝土，强度达到100%沉井下沉到设计标高处。4、刃脚支垫（1）刃脚支设模板，有垫架法，半垫架法和无垫架法，本沉井高度比较高、重量重、忍脚踏面面积较小、地基强度较低，根据以往施工经验若采用枕木，枕木不易踌躇，施工时不理想，本沉井电曾采用黄砂基层上加砼垫层浇筑法，垫层只做刃脚及底部隔梁，砼垫层上刷隔离剂，然后在其上支设刃脚及井壁模板，浇筑混凝土。（2）砼垫层根据刃脚、井壁厚度、砼垫层宽度定为1.5米，经计算砼垫层标号选用C20；垫层厚度为20cm。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页（3）砂垫层砂垫层厚度根据沉井重量和垫层底部地基上的承载力计算。经计算采用0.3m厚砂垫层，宽度为1.8m，选用中砂，用平板振动器分层振捣（层厚小于30cm）并洒水，控制干容重>1.6KN，地基应清理整平后铺设砂垫层，使顶面保持在同一水平面上，用水准仪控制其标高在10mm偏差以内，并在...
