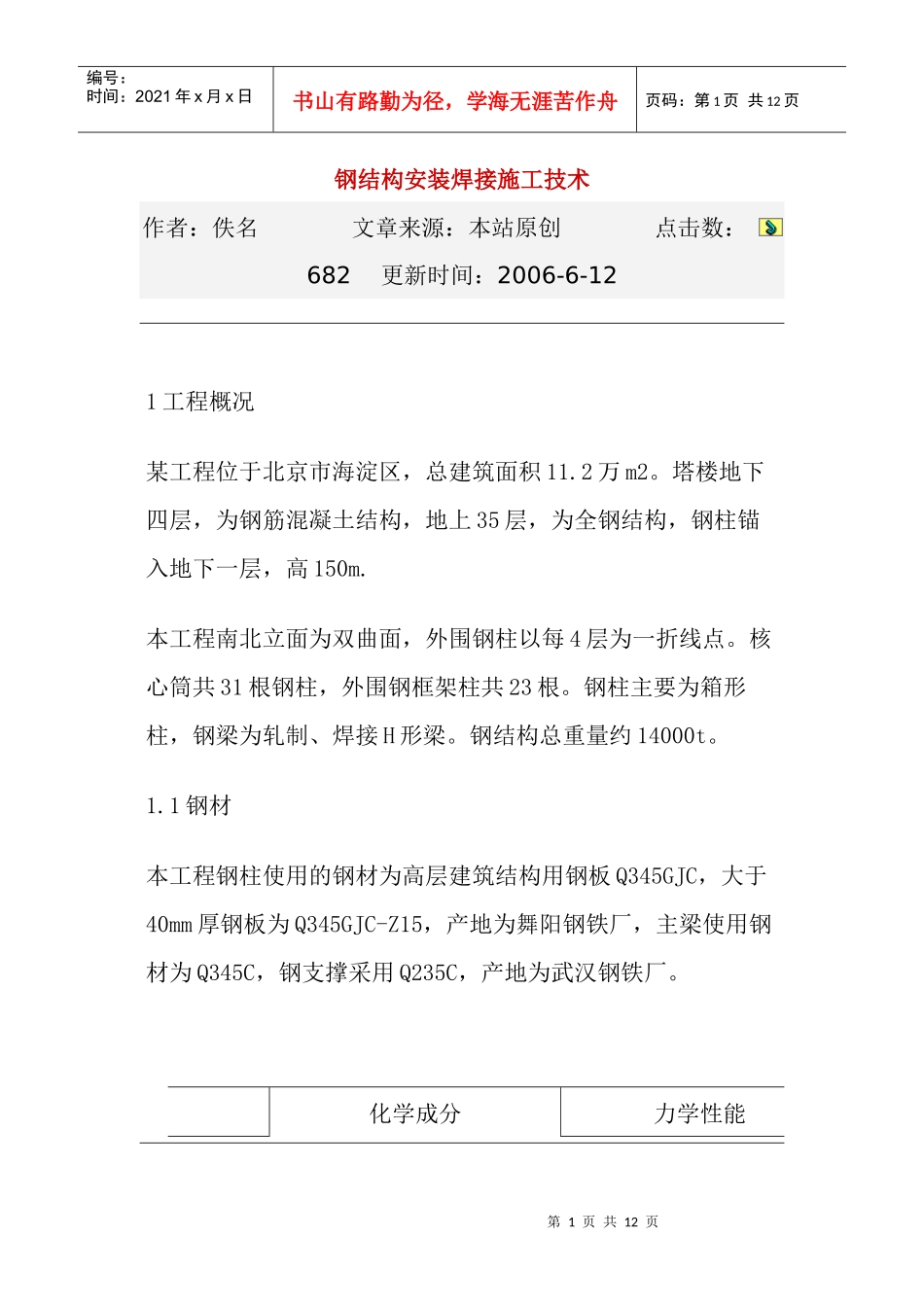

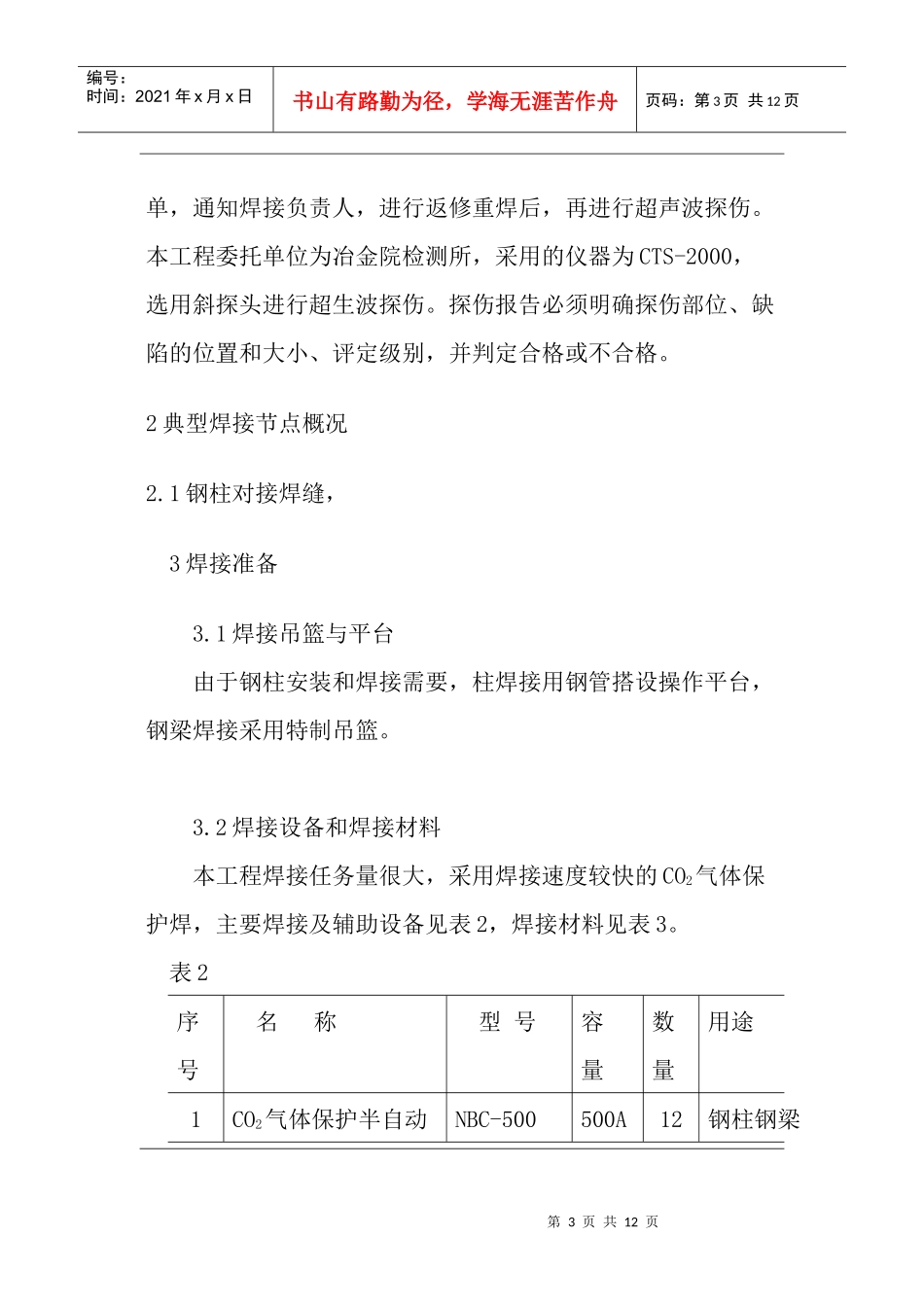

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页钢结构安装焊接施工技术作者：佚名文章来源：本站原创点击数：682更新时间：2006-6-121工程概况某工程位于北京市海淀区，总建筑面积11.2万m2。塔楼地下四层，为钢筋混凝土结构，地上35层，为全钢结构，钢柱锚入地下一层，高150m.本工程南北立面为双曲面，外围钢柱以每4层为一折线点。核心筒共31根钢柱，外围钢框架柱共23根。钢柱主要为箱形柱，钢梁为轧制、焊接H形梁。钢结构总重量约14000t。1.1钢材本工程钢柱使用的钢材为高层建筑结构用钢板Q345GJC，大于40mm厚钢板为Q345GJC-Z15，产地为舞阳钢铁厂，主梁使用钢材为Q345C，钢支撑采用Q235C，产地为武汉钢铁厂。化学成分力学性能第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页钢材种类CSiMnPSσs（MPa）σb（MPa）δ）Q345GJC0.130.291.430.0160.00541553523Q345C0.160.301.400.0190.005405555231.2构件钢柱长12m，构件单件最重19.8t，钢柱板厚28、34、40、55、70、85mm，典型截面600×600×70，钢梁翼缘板厚16、24、28、40mm，典型截面700×240×14×28。由于钢板厚度大，因此焊接难度大，焊接质量要求高。1.3节点形式与焊缝检测按照设计，现场安装柱与柱之间的对接为全熔透焊，钢梁与钢柱牛腿上、下翼缘为全熔透焊，钢梁腹板大部分为高强螺栓连接，双剪连接板与钢柱为角焊缝。由于钢板厚度大，焊缝又多数是全熔透焊缝，所以对本工程的全熔透焊缝实施B级超声波检测，100%超声波探伤。现场探伤工作中，由现场焊接员填写检测委托单，检测单位按照填写的检测部位进行探伤。如发现超标缺陷，检测单位填写质量返修第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页单，通知焊接负责人，进行返修重焊后，再进行超声波探伤。本工程委托单位为冶金院检测所，采用的仪器为CTS-2000，选用斜探头进行超生波探伤。探伤报告必须明确探伤部位、缺陷的位置和大小、评定级别，并判定合格或不合格。2典型焊接节点概况2.1钢柱对接焊缝，3焊接准备3.1焊接吊篮与平台由于钢柱安装和焊接需要，柱焊接用钢管搭设操作平台，钢梁焊接采用特制吊篮。3.2焊接设备和焊接材料本工程焊接任务量很大，采用焊接速度较快的CO2气体保护焊，主要焊接及辅助设备见表2，焊接材料见表3。表2序号名称型号容量数量用途1CO2气体保护半自动NBC-500500A12钢柱钢梁第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页焊机焊接2碳弧气刨——630A2返修清根3特制氧-乙炔烤枪10预热、后热4空压机0.67.5kW1碳弧气刨风源5电动角向磨光机YZH2-4010修磨清渣6电热烘干箱7.6kW1烘干焊接材料7测温仪500~600℃108硅整流焊机ZX-500A500A1表3序号名称规格用途1CO2气保焊丝JM-56CO2气体保护焊丝2CO2气体气体纯度不低于99.9%保护作用3手工电弧焊焊条E5015手工电弧焊第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页4焊接施工劳动力安排高层钢结构焊接工程专业性很强，劳动强度大，专业管理人员和焊工都要求有较好的技术素质。本工程现场焊工均持有钢结构厚板焊接合格证，在正式施工前，在业主、监理等各单位的监督下进行了附加考试。本工程共16人参加了考试。5焊接施工顺序和工艺5.1焊接顺序5.1.1根据本工程平面和立面形状，结构形式等，塔楼分东西两区组织施工。当钢结构安装完成三个及以上单元的校正和高强螺栓的终拧后，从平面中心选择四面都有焊接梁的柱子作为基准柱，并以此作为垂偏测量基准，并首先安排其四侧都有抗弯焊接的梁、然后向四周扩展施焊。随安装滞后跟进。采取结构对称、节点对称和全方位对称焊接的原则。5.1.2栓-焊混合节点中，设计要求梁的腹板上的高强度螺栓先初拧70%后→焊接梁的下、上翼缘板→终拧梁腹板上的高强度螺栓至100%施工扭矩值。5.1.3竖向上的焊接顺序：第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页（1）地下一柱一...
