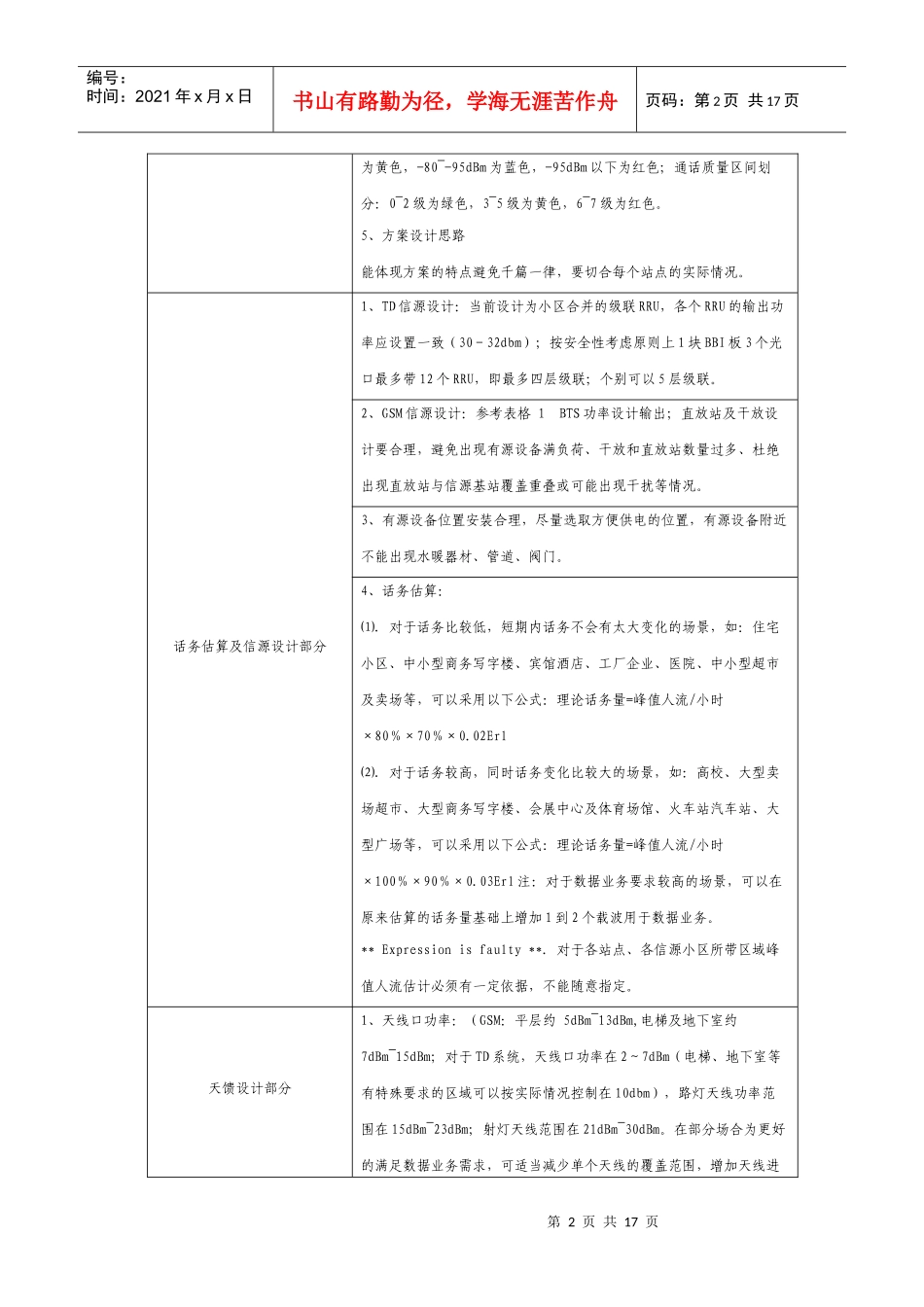

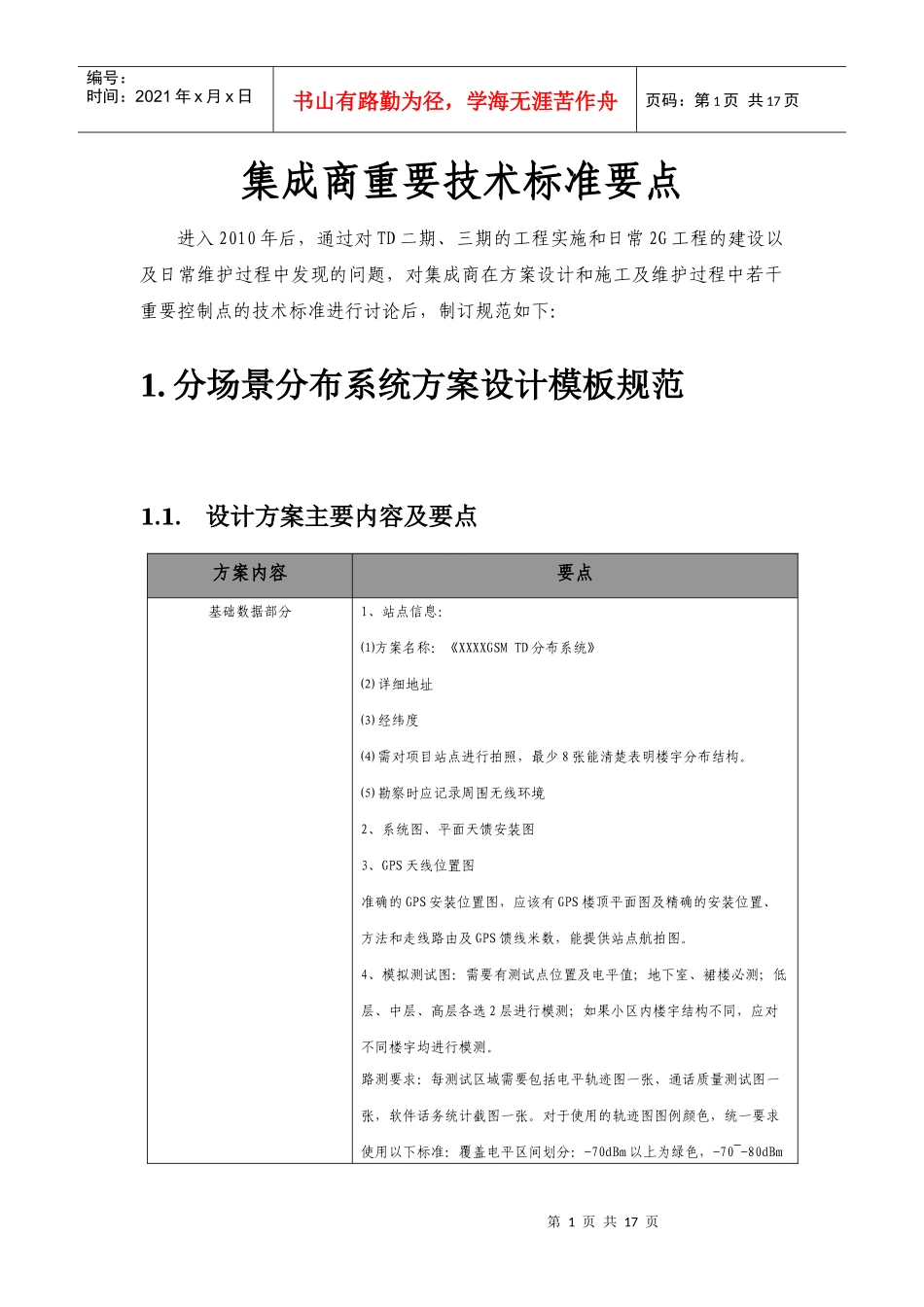

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页集成商重要技术标准要点进入2010年后，通过对TD二期、三期的工程实施和日常2G工程的建设以及日常维护过程中发现的问题，对集成商在方案设计和施工及维护过程中若干重要控制点的技术标准进行讨论后，制订规范如下：1.分场景分布系统方案设计模板规范1.1.设计方案主要内容及要点方案内容要点基础数据部分1、站点信息：⑴方案名称：《XXXXGSMTD分布系统》⑵详细地址⑶经纬度⑷需对项目站点进行拍照，最少8张能清楚表明楼宇分布结构。⑸勘察时应记录周围无线环境2、系统图、平面天馈安装图3、GPS天线位置图准确的GPS安装位置图，应该有GPS楼顶平面图及精确的安装位置、方法和走线路由及GPS馈线米数，能提供站点航拍图。4、模拟测试图：需要有测试点位置及电平值；地下室、裙楼必测；低层、中层、高层各选2层进行模测；如果小区内楼宇结构不同，应对不同楼宇均进行模测。路测要求：每测试区域需要包括电平轨迹图一张、通话质量测试图一张，软件话务统计截图一张。对于使用的轨迹图图例颜色，统一要求使用以下标准：覆盖电平区间划分：-70dBm以上为绿色，-70~-80dBm第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页为黄色，-80~-95dBm为蓝色，-95dBm以下为红色；通话质量区间划分：0~2级为绿色，3~5级为黄色，6~7级为红色。5、方案设计思路能体现方案的特点避免千篇一律，要切合每个站点的实际情况。话务估算及信源设计部分1、TD信源设计：当前设计为小区合并的级联RRU，各个RRU的输出功率应设置一致（30－32dbm）；按安全性考虑原则上1块BBI板3个光口最多带12个RRU，即最多四层级联；个别可以5层级联。2、GSM信源设计：参考表格1BTS功率设计输出；直放站及干放设计要合理，避免出现有源设备满负荷、干放和直放站数量过多、杜绝出现直放站与信源基站覆盖重叠或可能出现干扰等情况。3、有源设备位置安装合理，尽量选取方便供电的位置，有源设备附近不能出现水暖器材、管道、阀门。4、话务估算：⑴.对于话务比较低，短期内话务不会有太大变化的场景，如：住宅小区、中小型商务写字楼、宾馆酒店、工厂企业、医院、中小型超市及卖场等，可以采用以下公式：理论话务量=峰值人流/小时×80％×70％×0.02Erl⑵.对于话务较高，同时话务变化比较大的场景，如：高校、大型卖场超市、大型商务写字楼、会展中心及体育场馆、火车站汽车站、大型广场等，可以采用以下公式：理论话务量=峰值人流/小时×100％×90％×0.03Erl注：对于数据业务要求较高的场景，可以在原来估算的话务量基础上增加1到2个载波用于数据业务。**Expressionisfaulty**.对于各站点、各信源小区所带区域峰值人流估计必须有一定依据，不能随意指定。天馈设计部分1、天线口功率：（GSM：平层约5dBm~13dBm,电梯及地下室约7dBm~15dBm；对于TD系统，天线口功率在2～7dBm（电梯、地下室等有特殊要求的区域可以按实际情况控制在10dbm），路灯天线功率范围在15dBm~23dBm；射灯天线范围在21dBm~30dBm。在部分场合为更好的满足数据业务需求，可适当减少单个天线的覆盖范围，增加天线进第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页行覆盖，天线口功率也可达到7dBm；）。2、天线布放：对于TD系统在可视环境下，如商场、超市、停车场、机场等，覆盖半径取8～15米(个别特别空旷的站点参考模测后效果为准，可以有所突破)。在多隔断的情况，如宾馆、居民楼、娱乐等场所等，覆盖半径取4～10米。门口、窗口采用定向天线，控制外泄。3、馈线使用合理，避免重复走线4、材料预算：根据系统图的实际使用情况进行合理的材料预算方案规范1、图框要求：⑴应在分布图、系统图中清楚注明图例，在图中出现的所有器件都应在图例中体现。⑵应在图框右下角清楚填写站点名称、出方案的厂家单位名称、方案设计人名字、审核人名字、日期、图号，并且图框大小需统一。2、应在分布图、系统图中清楚标注所有器件的编号（天线按照ANTn+nF；功分器按照PSn+nF来编号），不能重复使...
