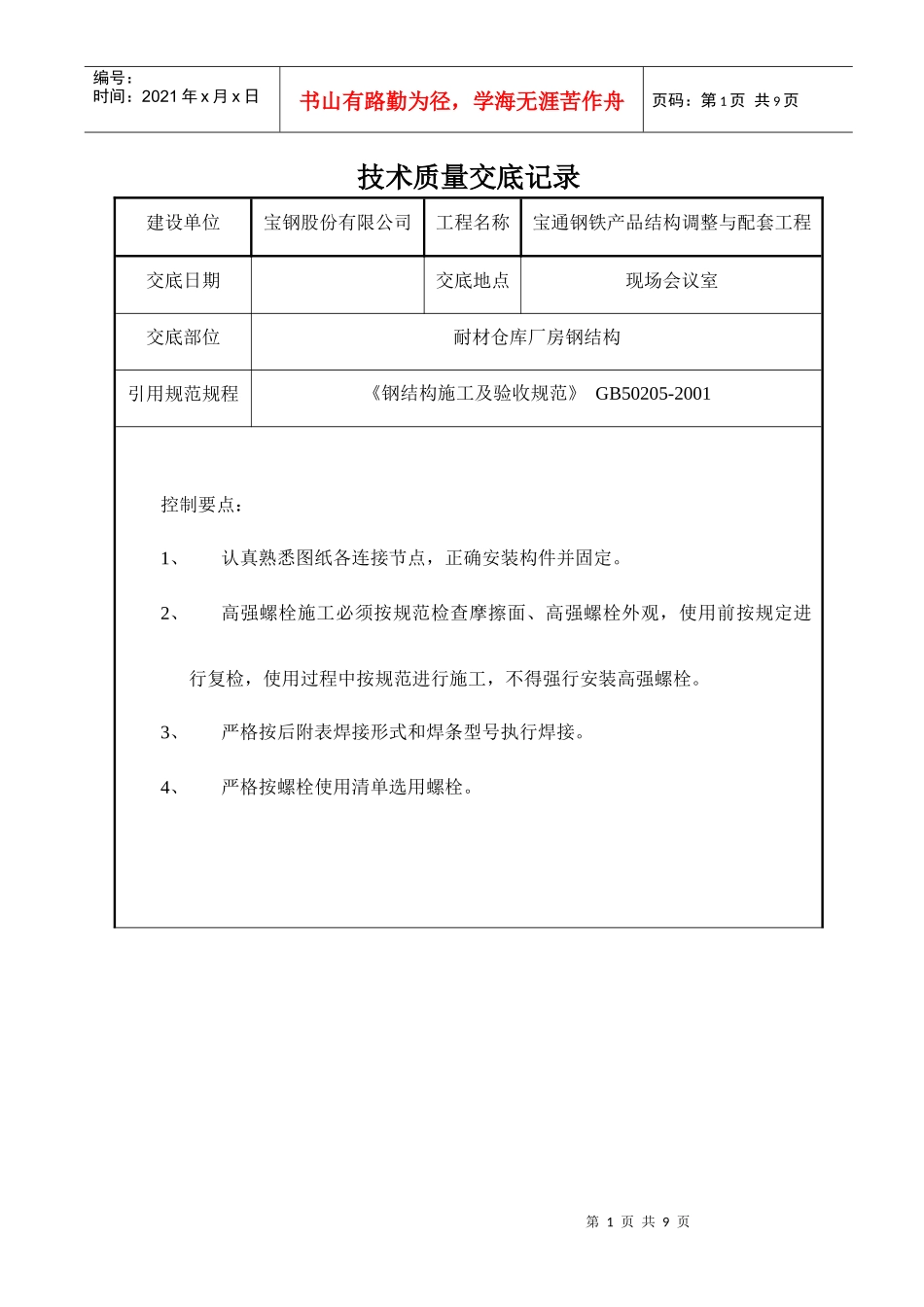

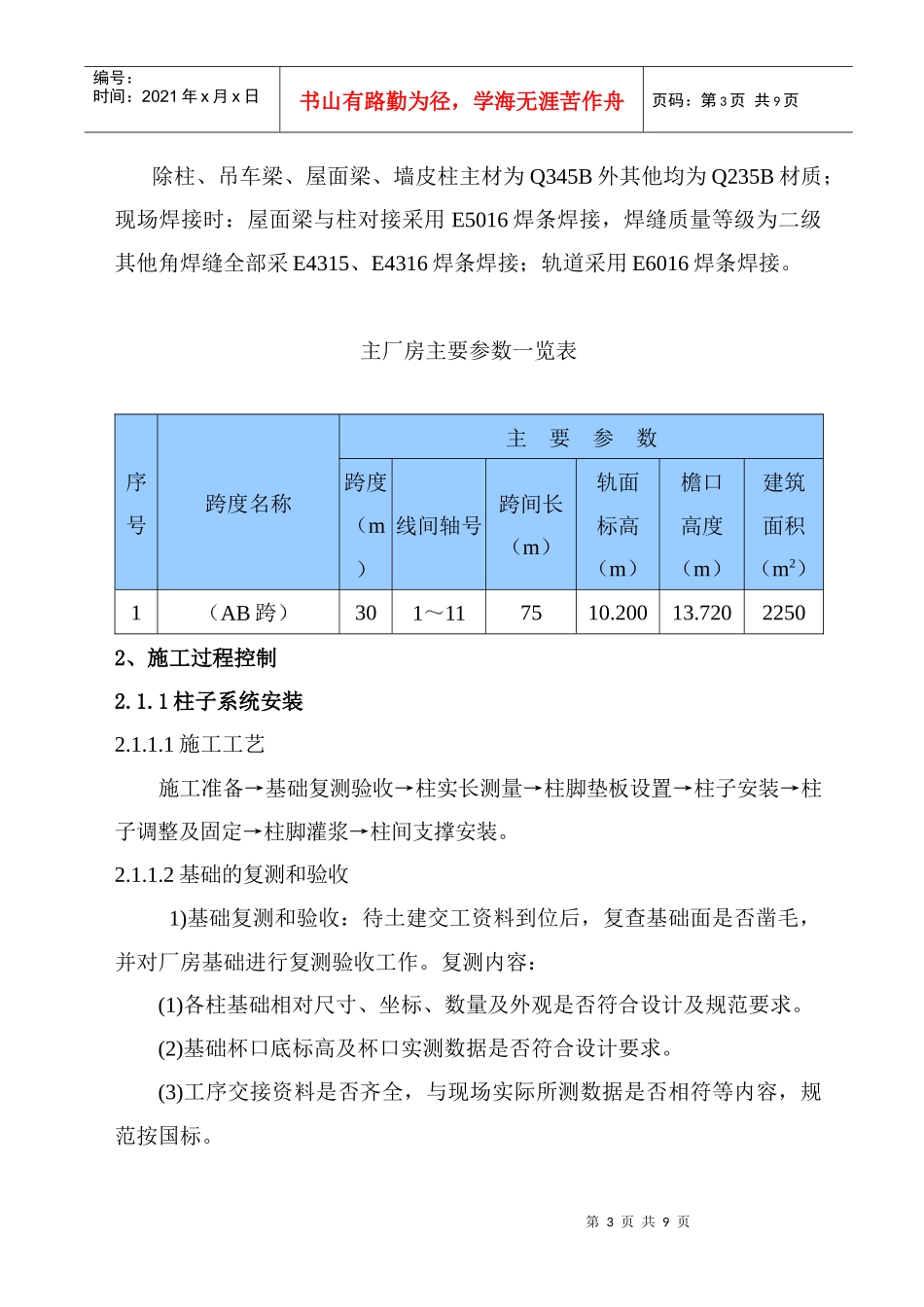

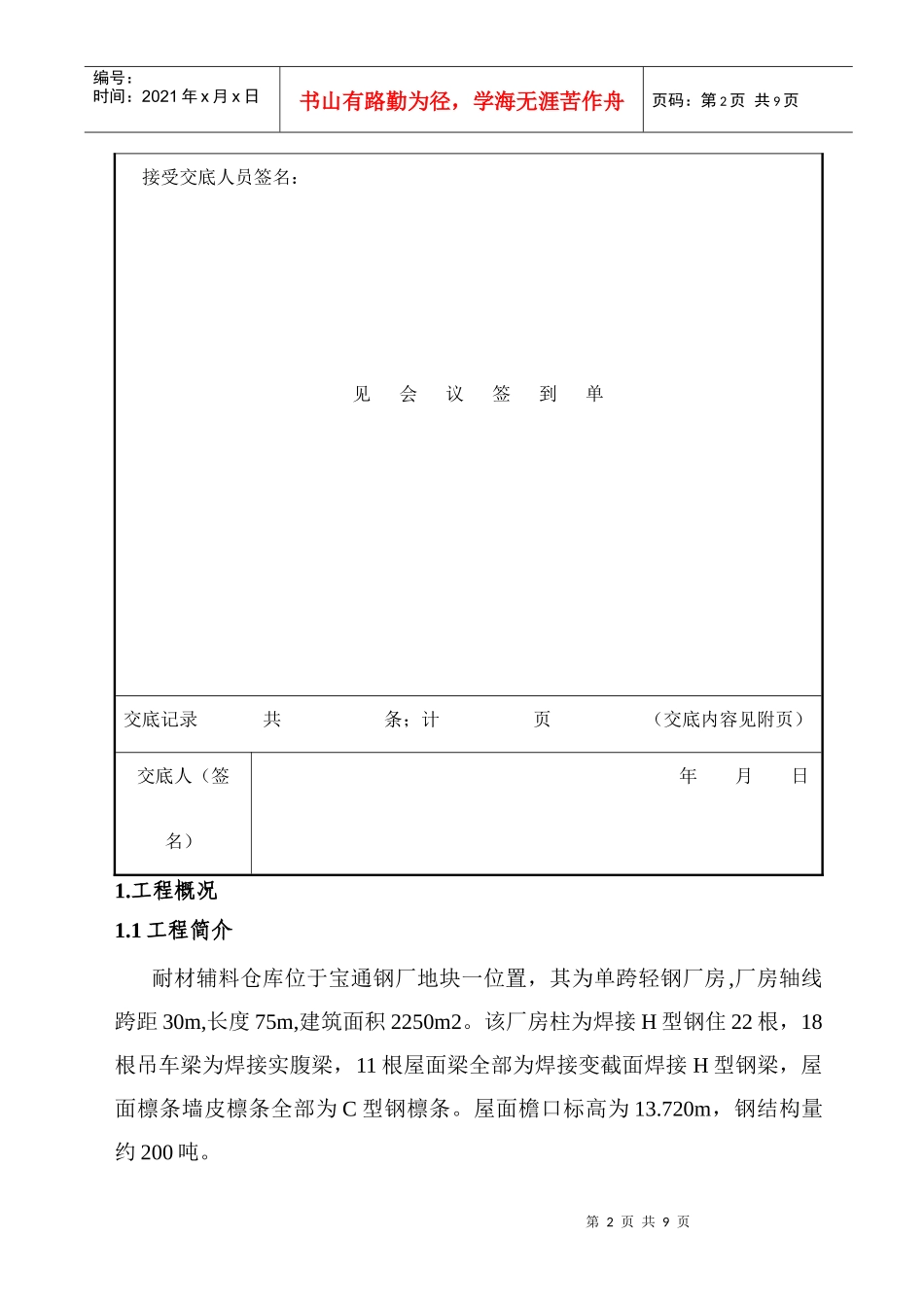

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页技术质量交底记录建设单位宝钢股份有限公司工程名称宝通钢铁产品结构调整与配套工程交底日期交底地点现场会议室交底部位耐材仓库厂房钢结构引用规范规程《钢结构施工及验收规范》GB50205-2001控制要点：1、认真熟悉图纸各连接节点，正确安装构件并固定。2、高强螺栓施工必须按规范检查摩擦面、高强螺栓外观，使用前按规定进行复检，使用过程中按规范进行施工，不得强行安装高强螺栓。3、严格按后附表焊接形式和焊条型号执行焊接。4、严格按螺栓使用清单选用螺栓。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页接受交底人员签名：见会议签到单交底记录共条；计页（交底内容见附页）交底人（签名）年月日1.工程概况1.1工程简介耐材辅料仓库位于宝通钢厂地块一位置，其为单跨轻钢厂房,厂房轴线跨距30m,长度75m,建筑面积2250m2。该厂房柱为焊接H型钢住22根，18根吊车梁为焊接实腹梁，11根屋面梁全部为焊接变截面焊接H型钢梁，屋面檩条墙皮檩条全部为C型钢檩条。屋面檐口标高为13.720m，钢结构量约200吨。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页除柱、吊车梁、屋面梁、墙皮柱主材为Q345B外其他均为Q235B材质；现场焊接时：屋面梁与柱对接采用E5016焊条焊接，焊缝质量等级为二级其他角焊缝全部采E4315、E4316焊条焊接；轨道采用E6016焊条焊接。主厂房主要参数一览表序号跨度名称主要参数跨度（m）线间轴号跨间长（m）轨面标高（m）檐口高度（m）建筑面积（m2）1（AB跨）301～117510.20013.72022502、施工过程控制2.1.1柱子系统安装2.1.1.1施工工艺施工准备→基础复测验收→柱实长测量→柱脚垫板设置→柱子安装→柱子调整及固定→柱脚灌浆→柱间支撑安装。2.1.1.2基础的复测和验收1)基础复测和验收：待土建交工资料到位后，复查基础面是否凿毛，并对厂房基础进行复测验收工作。复测内容：(1)各柱基础相对尺寸、坐标、数量及外观是否符合设计及规范要求。(2)基础杯口底标高及杯口实测数据是否符合设计要求。(3)工序交接资料是否齐全，与现场实际所测数据是否相符等内容，规范按国标。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页(4)基础验收标准如下：序号检查项目允许误差备注1轴线偏移误差10mm2基础标高误差±10mm3表面平整度8mm2.1.1.3柱子实际几何尺寸的测定柱子运到现场后，应由专职人员结合图纸对柱子的实际几何尺寸进行测量，着重测量内容：a.柱全长。b.柱肩梁至柱底的实际尺寸。c.柱子中心的标记。d.柱子根部＋８００标高线是否正确等内容。尤其是柱肩梁至柱底的尺寸与图纸尺寸相比是长是短，公差为正为负。要用红铅油笔随即写在柱子的该面上，并同时将全部测定数据造表登记，以备安装时查用。这项工作十分重要，务必细心。2.1.1.4柱脚底部垫板的设定：根据测量的杯口底标高及柱子实测数据选择适当厚度的柱脚垫板。2.1.1.5柱子起吊钢构件吊装前，应清理干净构件表面上的灰尘、油污和泥土等杂物。根据柱子长度、重量，选用指定的履带吊吊装，起吊时要小心谨慎，应仔细检查吊耳、吊具、吊绳及爬梯，拴好拖拉绳。吊装机械行走道路及起吊位置的地基情况一定要符合要求。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2.1.1.6柱子就位柱子安装时一定要使柱子中心线对准基础中心线，争取一次对中成功。还要注意柱子垂直度基本上线后，方可打紧钢楔子临时固定，最后摘钩。2.1.1.7柱子调正本次柱子调正，采用柱肩梁处拴拖拉绳，配以在柱根部用固定架配15ｔ油压千斤顶进行。柱子的垂直度测量采用三面找测的方法进行（一大面、二小面），且记测量时不准测边,另外还需考虑阳光照射的影响.当柱子调正后，即可将固定的柱子钢楔子打紧。为防止调正的柱子，时间长受外界影响发生变化，故应即时将已调正柱子交土建项目管理部进行二次灌浆。当天调正的柱子,无特殊情况当天必须灌浆完。2.2吊车梁系统2.2.2...
