转炉炼钢工艺流程NEWVIP专享VIP免费

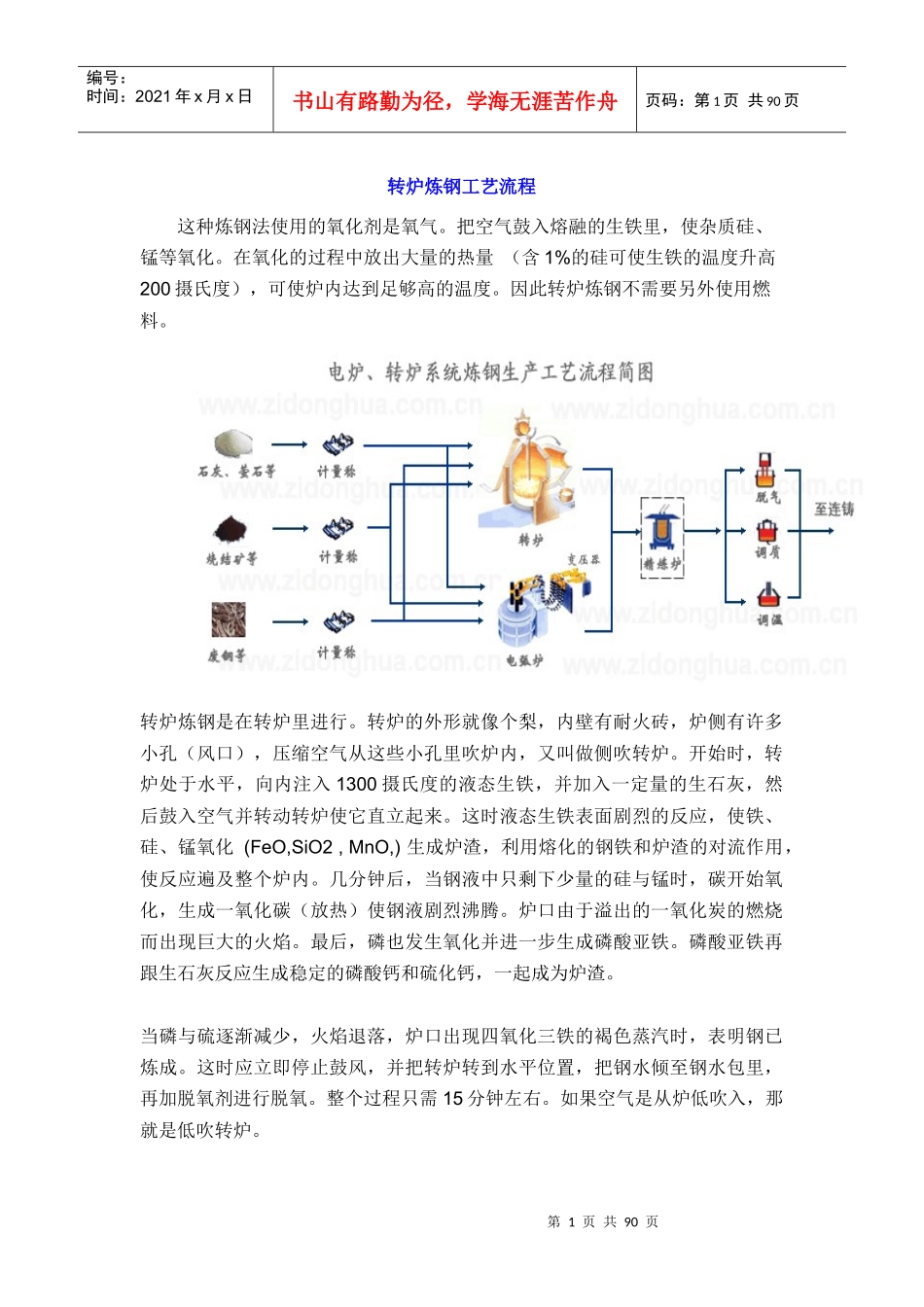

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页转炉炼钢工艺流程这种炼钢法使用的氧化剂是氧气。把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。因此转炉炼钢不需要另外使用燃料。转炉炼钢是在转炉里进行。转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。这时液态生铁表面剧烈的反应，使铁、硅、锰氧化(FeO,SiO2,MnO,)生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。最后，磷也发生氧化并进一步生成磷酸亚铁。磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。整个过程只需15分钟左右。如果空气是从炉低吹入，那就是低吹转炉。第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。转炉一炉钢的基本冶炼过程。顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；（4）3～5min后加入第二批渣料继续吹炼（随吹炼进行钢中碳逐渐降低，约12min后火焰微弱，停吹）；（5）倒炉，测温、取样，并确定补吹时间或出钢；（6）出钢，同时（将计算好的合金加入钢包中）进行脱氧合金化。上炉钢出完钢后，倒净炉渣，堵出钢口，兑铁水和加废钢，降枪供氧，开始吹第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页炼。在送氧开吹的同时，加入第一批渣料，加入量相当于全炉总渣量的三分之二，开吹3-5分钟后，第一批渣料化好，再加入第二批渣料。如果炉内化渣不好，则许加入第三批萤石渣料。吹炼过程中的供氧强度：小型转炉为2.5-4.5m3/(t·min)；120t以上的转炉一般为2.8-3.6m3/(t·min)。◆开吹时氧枪枪位采用高枪位，目前是为了早化渣，多去磷，保护炉衬；◆在吹炼过程中适当降低枪位的保证炉渣不“返干”，不喷溅，快速脱碳与脱硫，熔池均匀升温为原则；◆在吹炼末期要降枪，主要目的是熔池钢水成分和温度均匀，加强熔池搅拌，稳定火焰，便于判断终点，同时使降低渣中Fe含量，减少铁损，达到溅渣的要求。◆当吹炼到所炼钢种要求的终点碳范围时，即停吹，倒炉取样，测定钢水温度，取样快速分析[C]、[S]、[P]的含量，当温度和成分符合要求时，就出钢。◆当钢水流出总量的四分之一时，向钢包中的脱氧合金化剂，进行脱氧，合金化，由此一炉钢冶炼完毕。炼钢学概述基本要求：理解炼钢的任务；了解对原材料的要求；了解耐火材料的分类和各自用途。重点与难点：炼钢的任务；原材料主要质量指标；炼钢用耐火材料。第一节概述一、钢与生铁的区别及发展历程：首先是碳的含量，理论上一般把碳含量小于2.11%称之钢，它的熔点在1450-第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页1500℃，而生铁的熔点在1100-1200℃。在钢中碳元素和铁元素形成Fe3C固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降...
