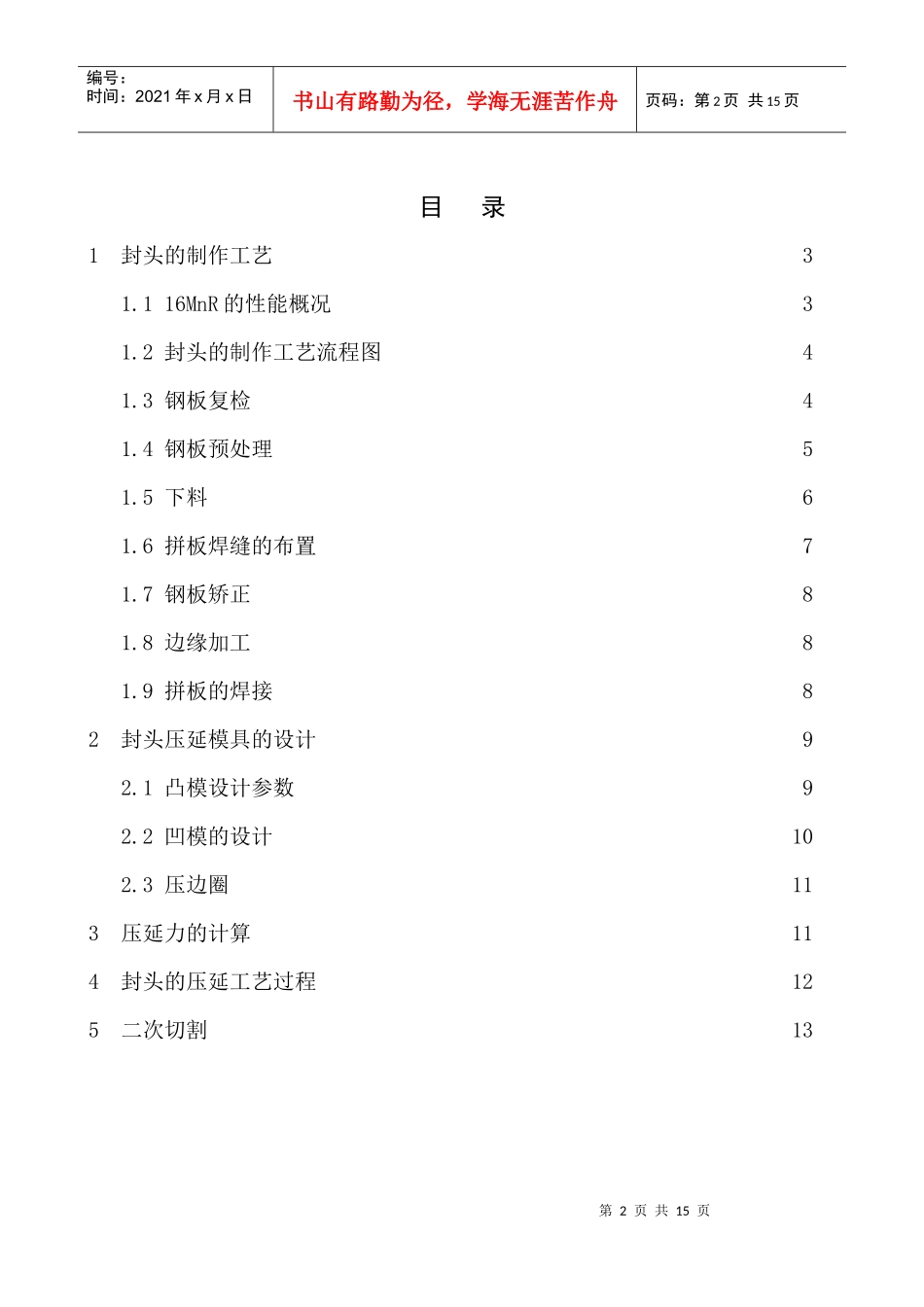

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页《焊接结构制造》课程设计题目：φ1400×5340甲烷化炉炉体制作工艺设计——甲烷化炉炉体封头的制作工艺专业：班级：姓名：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录1封头的制作工艺31.116MnR的性能概况31.2封头的制作工艺流程图41.3钢板复检41.4钢板预处理51.5下料61.6拼板焊缝的布置71.7钢板矫正81.8边缘加工81.9拼板的焊接82封头压延模具的设计92.1凸模设计参数92.2凹模的设计102.3压边圈113压延力的计算114封头的压延工艺过程125二次切割13第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页引言容器是指用于储存气体、液体和固体原料、中间产品或成品的设备。根据《压力容器安全技术监察规程》(国家质量技术监督检验检疫总局质技监局锅发(1999)154号)之规定，凡具备下列三个条件的容器统称为压力容器：压力容器是容器的一种，是指最高工作压力p≥0.1MPa,容积v≥25L，工作介质为气体、液化气体或最高工作温度高于或等于标准沸点液体的容器。压力容器按设计压力（P）分类可分为四个承受等级，即：低压容器（代号L）：0.1MPa≤p＜1.6MPa；中压容器（代号M）：1.6MPa≤p＜10MPa；高压容器（代号H）：10MPa≤p＜100MPa；超高压容器（代号U）：p≥100MPa。从压力容器安全技术角度可将容器分为：固定式容器和移动式容器。压力容器有多种结构形式，最常见的结构为圆柱形、球形和锥形三种。压力容器主要由封头、筒体、接管、管板、法兰等部分组成。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页1封头的制作工艺1.1封头的制作工艺流程图封头的制作工艺流程见图1。图2封头制造工艺流程图1.2钢板复检钢板检验是为了检验所用的钢材是否符合国家标准，相关的技术要求，质量标准和等级标准，主要检验以下几个方面：钢号、化学成分、力学性能、表面和内部缺陷等。1.2.1钢号核对钢材入厂时，检验员应该按厂内的钢材进货要求检查所入钢材是否为本厂第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页要求的同批号钢材，且数量是否足够。1.2.2化学成分检验在钢板上取样之后，对其进行化学成分的校对检验。检验的主要元素是碳，锰，硫，磷。化学分析试验的操作应符合GB223的规定（化学成分表见表1）。表11Cr18Ni9Ti不锈钢板化学成分﹝质量分数）（%）CSiMnPSCrNiTi0.070.720.820.0280.00817.79.600.461.2.3力学性能检验通过做静负荷试验，来检验钢材的屈服强度，抗拉强度，伸长率，断面伸缩率，硬度，通过动负荷试验来检验钢材的常温冲击（力学性能表见表2）。试样形状、尺寸及试验方法参见GB2649—81、GB2651—81、GB2653—81的规定。表21Cr18Ni9Ti不锈钢板的力学性能бb∕MPaбs∕MPaδ5%﹝﹞ψ%﹝﹞5411974055第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页1.2.4缺陷检验钢材的缺陷主要有表面缺陷和内部缺陷两种。（1）检验成品钢材的表面缺陷是指检验其是否在运输中受损，出现严重损伤划痕、沙眼、裂纹等，一般为可见的缺陷。（2）检查所入钢材的内部缺陷是指检查内部是否存在沙眼、气孔、夹渣、裂纹、麻点、疏松等缺陷。一般用超声波探伤。1.3钢板预处理为了避免钢材表面的油污、锈蚀和氧化皮等影响产品的制造质量，应该在进行材料划线、下料之前进行表面预处理。表面预处理方法可采用喷丸和喷漆处理1.5下料（1）封头尺寸的计算本次设计采用椭圆形封头。GB150中规定：由封头内直径Di（长轴）、封头曲面深度H和直边高h（为减小封头和筒体的连接应力而设）组成。GB150推荐：椭圆形封头采用长短轴比值为2的标准型。如图2所示。封头的公称直径DN（以内径作为公称直径）DN=1400mm。H=1/4DN=350mm；h=40mm。第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页图2椭圆封头的结构形式坯料直径（包括...
