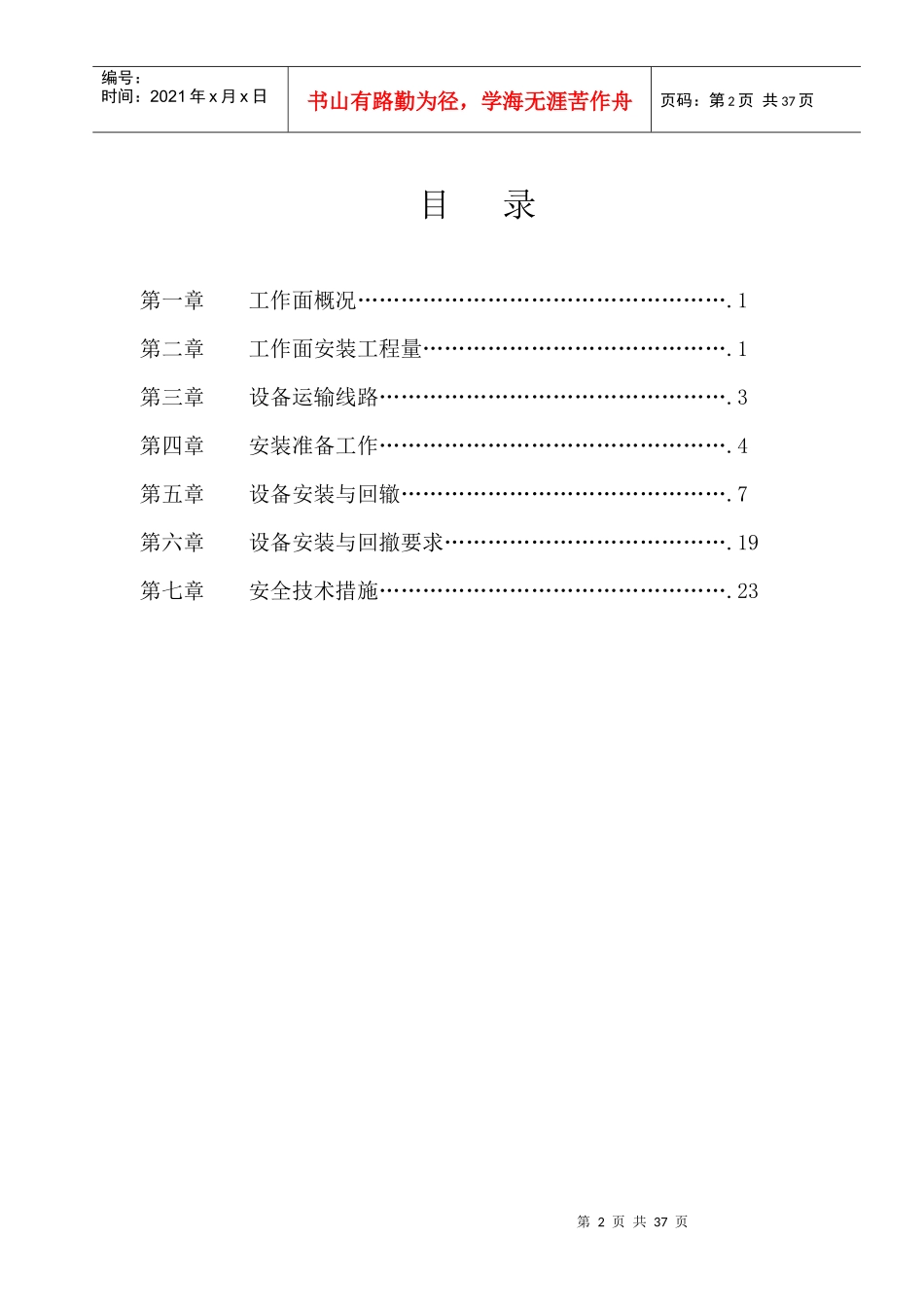

编号：XFZC-001xxxxxxxxxxxx有限公司新丰煤矿安全技术措施工程名称：编制人：施工单位：队长：编制时间：第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页目录第一章工作面概况…………………………………………….1第二章工作面安装工程量…………………………………….1第三章设备运输线路………………………………………….3第四章安装准备工作………………………………………….4第五章设备安装与回辙……………………………………….7第六章设备安装与回撤要求………………………………….19第七章安全技术措施………………………………………….23第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页xxxxx综采设备安装安全技术措施第一章：工作面概况xxxxx工作面南部邻原xxxx采空区，东至25采区回风下山保护煤柱，西部至主井广场保护煤柱线，北部为未掘进的25041采煤工作面。xxxxx工作面走向长240米,倾斜宽194米,斜面积46560平方米,煤层厚度平均5.6米,煤层倾角26-30°,平均倾角28°,煤层结构简单.煤层稳定。切眼断面为梯形,上净宽6.2米，下净宽7.22米，中高2.5米(轨面至棚梁净高),棚距为400mm,棚梁为12#矿工钢，中部绞接,在棚梁下支设四排DZ-2.5m单体支柱、2.4米长梁三柱顺山抬棚,棚梁为0.2m×0.1m×2.4m方木。在老塘侧靠近顶梁铰接部架设木垛,木垛与顺山抬棚互相交错。第二章工作面安装工程量1、下付巷1.1安装SZZ-734/132型转载机1部。1.2安装PLM-1000型破碎机1部。1.3里侧电缆车1辆,外侧电缆车1辆。1.4KBSGZY-1250/10/1.14kV型变压器1台。1.5BRW-200/31.5型乳化液泵2台,配套乳化液箱1个。1.6KBZ-400型馈电开关1台.第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页QJZ-1600/1140型组合开关3台.BZX-4/127型照明综保1台。KTC118.1型控制台1台。1.7压风管路1趟用Φ75钢管，共计240m。1趟Φ25高压供液钢管，共计320m。1.8专用照明10盏。1.9通讯系统：安装KTC101载波通讯、控制、保护1套。线路长460m,其中主机、电源1套，载波电话19台,闭锁10台,带闭锁电话10台,智能终端1台。2、工作面2.1ZF3000-16/26型中间液压支架共计124架，ZFG3200-17/28过渡支架6架。截止2012年12月底，已安装107架，剩余23架。2.2MG170/410-WD采煤机1部。2.3SGZ-630/264刮板输送机前、后各1部。2.4工作面压风、供水管路各1趟用Φ25高压胶管，共计320m。3、上付巷3.1压风管路1趟用Φ75钢管，共计760m。3.2静压供水管路1趟用Φ50钢管，共计760m。3.3饮用水管路1趟用Φ25钢管，共计760m。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页第三章设备运输路线转载机、破碎机等设备的运输路线：地面场地→副井→井底车场→+88东大巷→综采支架组装硐室→xxxxx运料斜巷→xxxxx上付巷→xxxxx切眼→xxxxx下付巷。液压支架、工作面刮板输送机、采煤机等设备的运输路线：地面场地→副井→井底车场→+88东大巷→综采支架组装硐室→xxxxx运料斜巷→xxxxx上副巷→xxxxx切眼。xxxxx上副巷有两个转90度角的弯道，大型设备及较长设备的在转弯处的运输方式详见附图（上副巷运输线路图）。移动变电站、乳化液泵站、设备列车等设备的运输路线：地面场地→副井→井底车场→+88东大巷→25轨道上山→-70m甩车场→xxxxx下付巷车场→xxxxx下付巷。第四章安装准备工作1、地面准备1.1xxxxx工作面所安装的设备都必须在地面进行检修和调试，确保各设备性能稳定、可靠后，方可下井安装使用。1.2加工、领取安装工作面设备所需要的各种工具和材料。1.3领取、检查工作面安装所需要的绞车、开关、电缆，编号装车入井并运输到位。1.4准备足够数量的平板车、花车、矿车等..并准备相应数量固定第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页支架用的卡具、钢丝绳及配套螺丝和车辆连接所使用的插销、三链环等。车辆连接所使用的插销、三链环必须采用标准件。1.5组装调试准备工作结束后，及时进行设备的解体...
